الحزام الناقل الشبكي هو نظام نقل مستمر يستخدم حزامًا مترابطًا، مصنوع إما من سلك معدني أو وحدات بلاستيكية هندسية، ويعمل بمثابة السطح الحامل وآلية الجر. السمة المميزة له هي الهيكل الشبكي النفاذ للحزام، والذي يتيح الوظائف الرئيسية مثل تدفق الهواء، والصرف، ونقل الحرارة أثناء النقل. هذا التصميم يجعله مثاليًا لمراحل العملية المتكاملة مثل الغسيل والتجفيف والتبريد والغربلة والرش. وهو معروف بتصميمه المدمج وتشغيله الموثوق، وهو مكون أساسي في خطوط الإنتاج الآلية الحديثة عبر الصناعات المتنوعة بما في ذلك تجهيز الأغذية والمشروبات والتعبئة والتغليف والإلكترونيات والمعادن ومواد البناء ومعالجة مياه الصرف الصحي. على أساس مادة الحزام الأساسية، يتم تصنيفه بشكل أساسي إلى نوعين: الناقلات الشبكية البلاستيكية والناقلات الشبكية المصنوعة من الفولاذ المقاوم للصدأ.

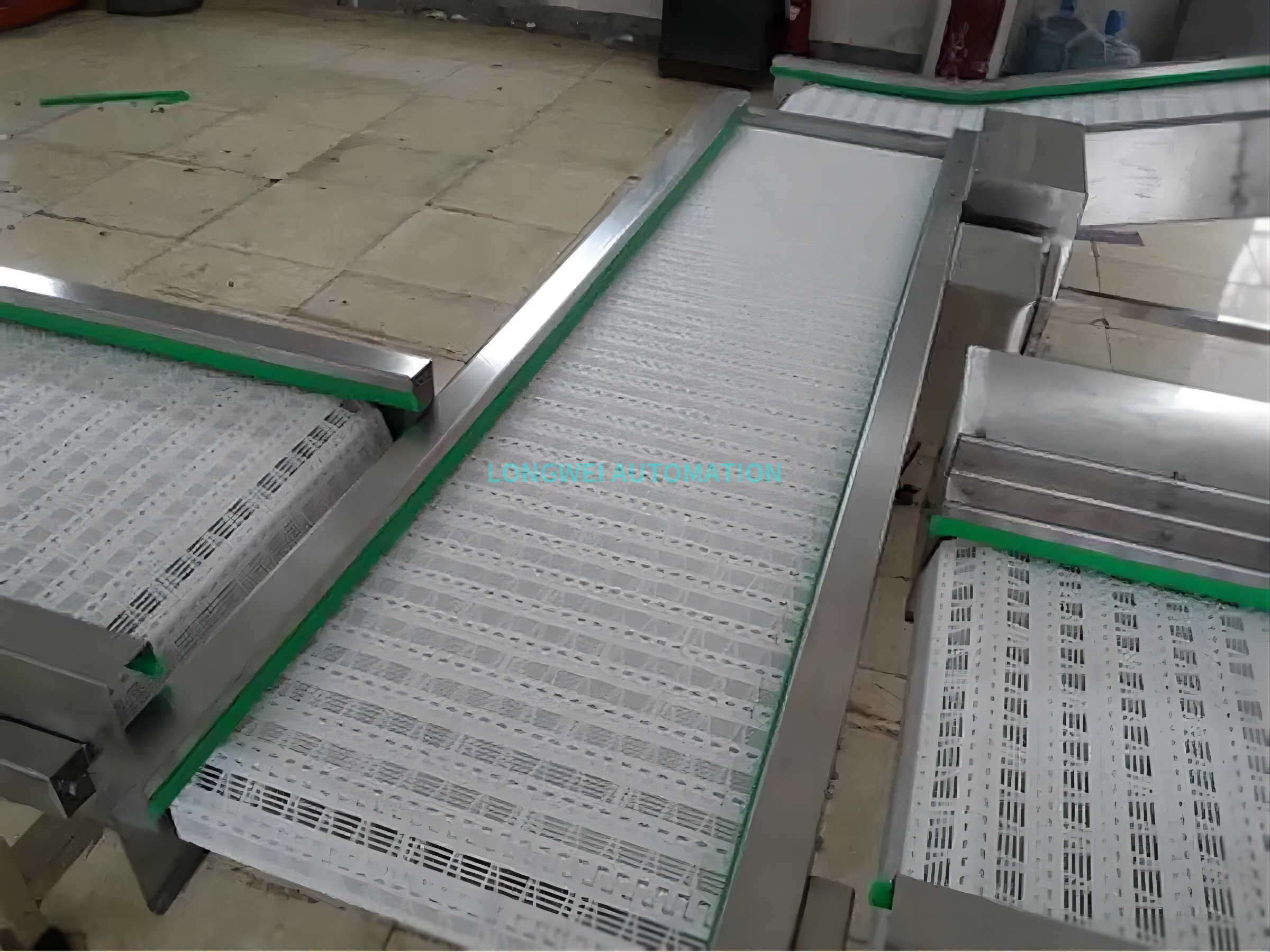

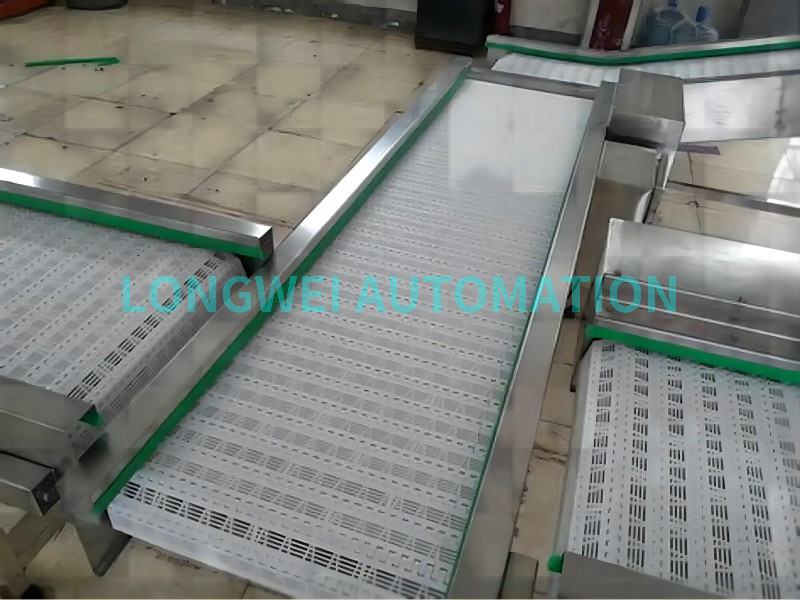

نظام نقل يستخدم حزامًا مرنًا مصنوعًا من وحدات موحدة من اللدائن الهندسية عالية البوليمر (مثل البولي بروبيلين PP والبولي إيثيلين PE والبولي أوكسي ميثيلين POM) المصنعة عن طريق القولبة بالحقن. وترتبط هذه الوحدات بقضبان مفصلية عالية القوة لتشكل حزامًا مستمرًا، يتم تشغيله بواسطة أسنان مسننة.
مقاومة ممتازة للتآكل: مقاومة عالية لمعظم الأحماض والقلويات والأملاح والمذيبات الكيميائية. مثالية للبيئات الصناعية الرطبة أو المسببة للتآكل.
خصائص صحية فائقة: يتوافق مع لوائح إدارة الغذاء والدواء والاتحاد الأوروبي المتعلقة بالاتصال بالطعام. غير سامة وعديمة الرائحة وتتميز بسطح أملس مقاوم للبكتيريا وسهل التنظيف والتعقيم.
خفيف الوزن ومنخفض الضوضاء: حوالي 1/4 إلى 1/5 وزن حزام معدني مشابه، مما يقلل من الحمل الهيكلي واستهلاك الطاقة. يعمل بهدوء بسبب انخفاض الاحتكاك.
التشغيل الاقتصادي: معامل الاحتكاك المنخفض يقلل من قوة المحرك. يسمح التصميم المعياري باستبدال الأجزاء المحلية، مما يقلل من تكاليف الصيانة ووقت التوقف عن العمل.
حدود درجة الحرارة: نطاق التشغيل القياسي: -10 درجة مئوية إلى +80 درجة مئوية (قمم قصيرة المدى إلى +90 درجة مئوية). غير مناسب للمعالجة الحرارية ذات درجات الحرارة العالية أو التطبيقات المبردة.

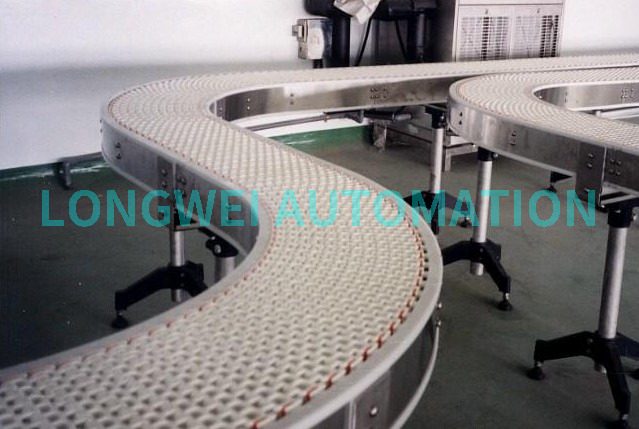

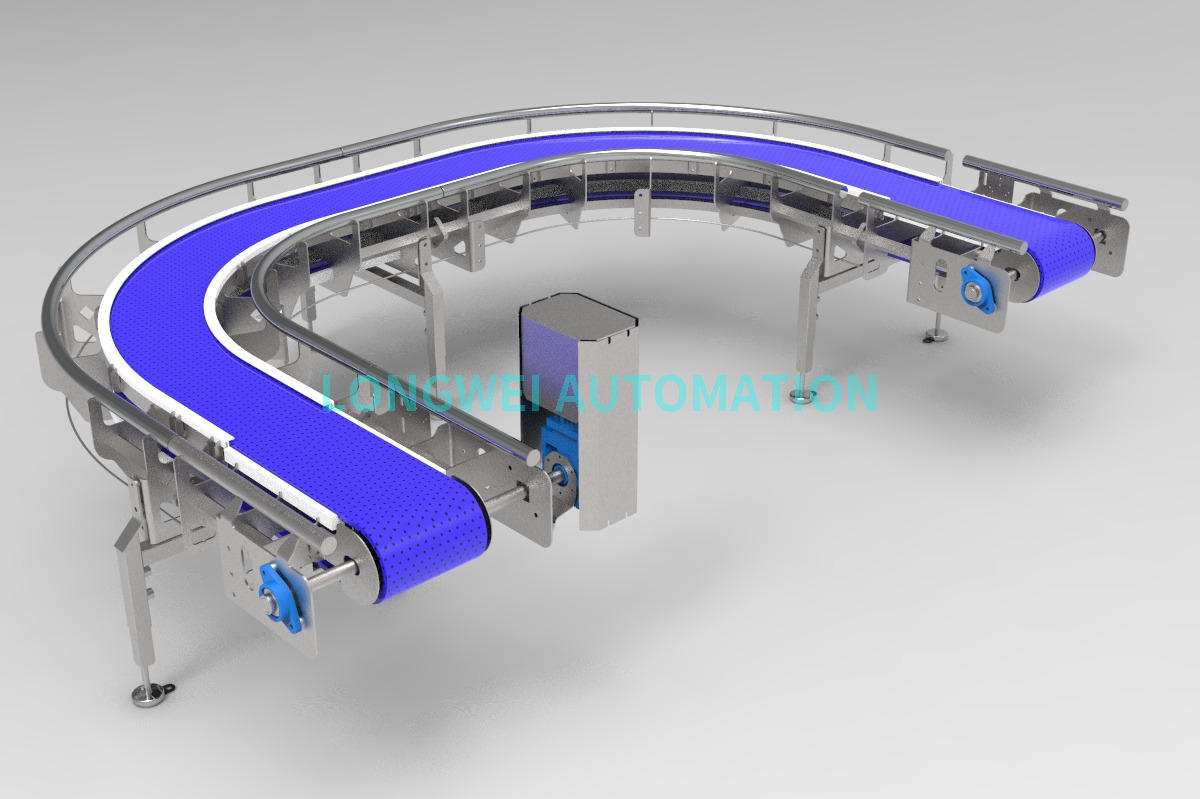

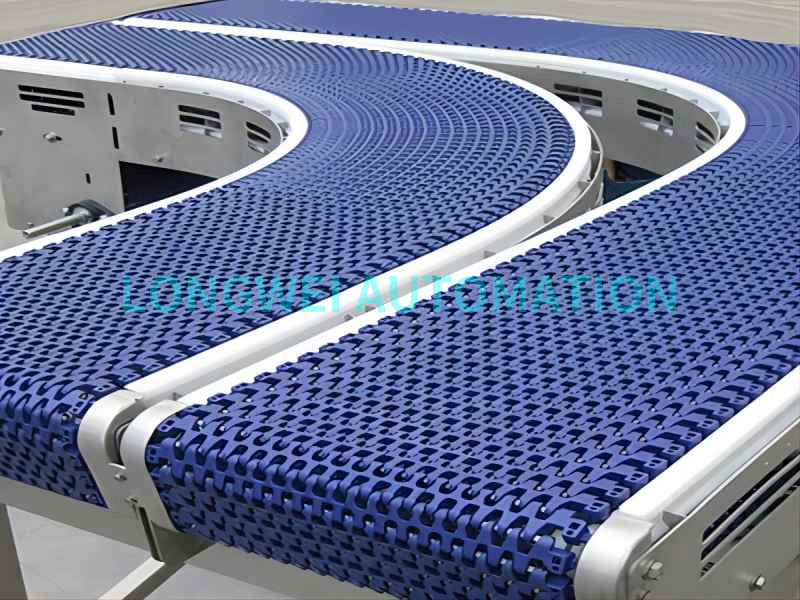

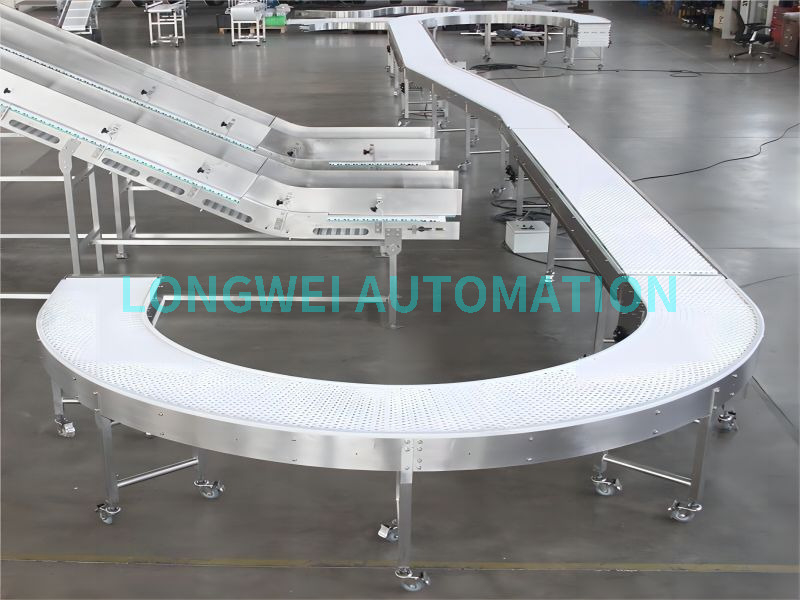

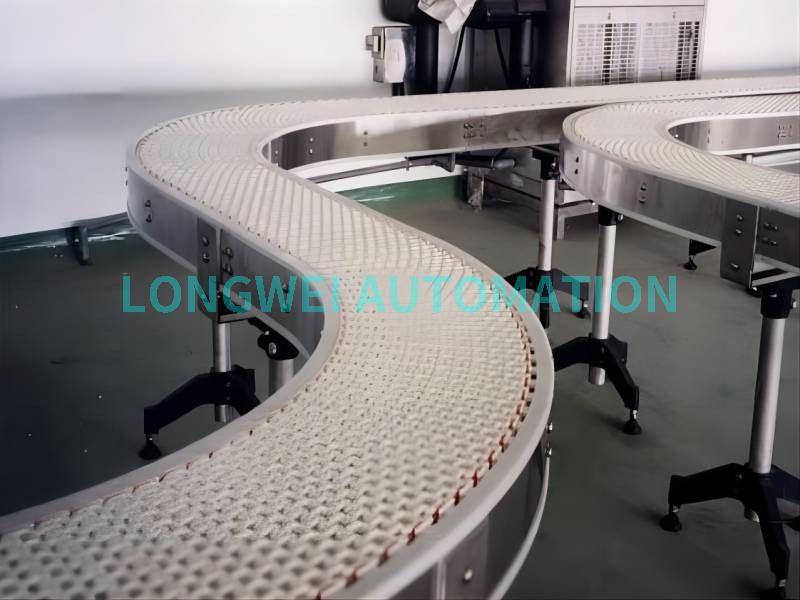

وحدات عالية للغاية: يمكن دمج الوحدات بشكل لا نهائي من حيث العرض والطول، مما يسهل التشغيل المستقيم والمنعطفات والانحدارات واللوالب والتحويلات الجانبية والتخطيطات المعقدة.
تنوع السطح: متوفر في أنماط مرتفعة مسطحة وشبكية وغير قابلة للانزلاق لتناسب احتياجات استقرار المنتج والاحتكاك المختلفة.
اتصال مرن: يمكن تكوينه كحلقات مغلقة غير ملحومة أو أحزمة سهلة الفتح/التجميع باستخدام قضبان مفصلية وعجلات مسننة مختلفة.
| المعلمة | أمثلة نموذجية / النطاق |
|---|---|
| الملعب | 9.5 ملم، 12.7 ملم (0.5 بوصة)، 19.05 ملم (0.75 بوصة)، 25.4 ملم (1 بوصة)، 38.1 ملم (1.5 بوصة)، 50.8 ملم (2 بوصة) |
| عرض الحزام | قابلة للتخصيص: 100 مم، 200 مم، 300 مم... أو 12 بوصة، 24 بوصة، 36 بوصة... |
| مادة | PP، PE، بوم (الأسيتال)، النايلون |
| منطقة مفتوحة | 0% (صلب)، 30%، 50%، 80%، إلخ. |
| الحمولة القصوى | يختلف حسب التصميم (على سبيل المثال، كجم/م أو رطل/قدم) |
| درجة الحرارة. النطاق | -10 درجة مئوية إلى +80 درجة مئوية |
| نمط العروة للقيادة | نوع الكامة، النوع المستقيم |
| خيارات الطيران | الارتفاع المخصص والتباعد متاح |
صناعة الأغذية: تبريد البسكويت، طلاء الحلوى، غسل الفواكه/الخضروات، تجهيز اللحوم.
صناعة التعبئة والتغليف: خطوط التعامل مع الزجاجات/العلب ووضع العلامات والتعبئة والتغليف.
الكيماويات ومستحضرات التجميل اليومية: خطوط تعبئة وتغليف الزجاجات.
التصنيع الخفيف: تجميع المكونات الإلكترونية، وفحص المنتجات الصغيرة.

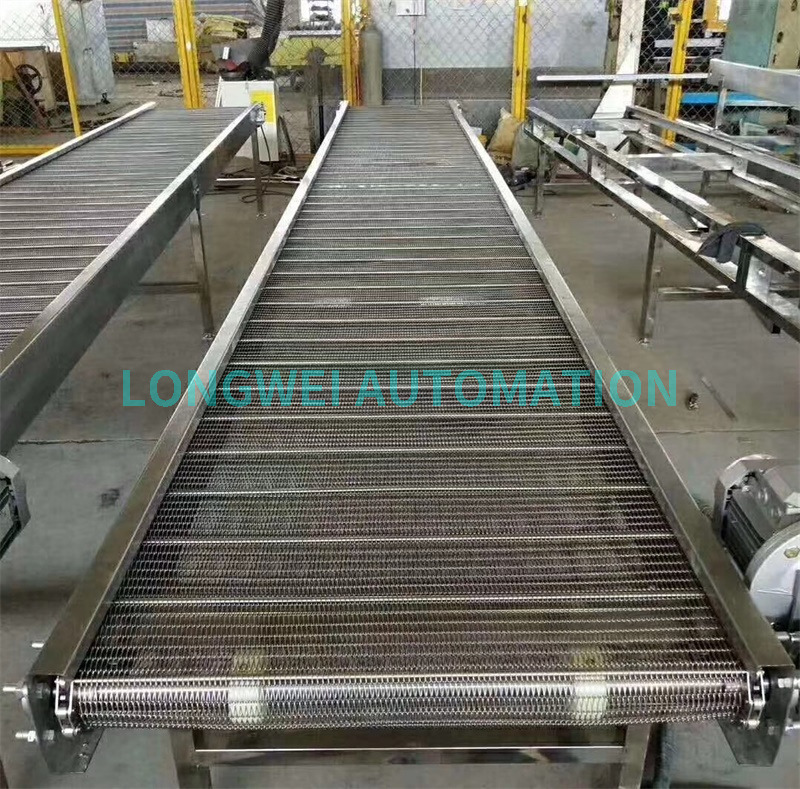

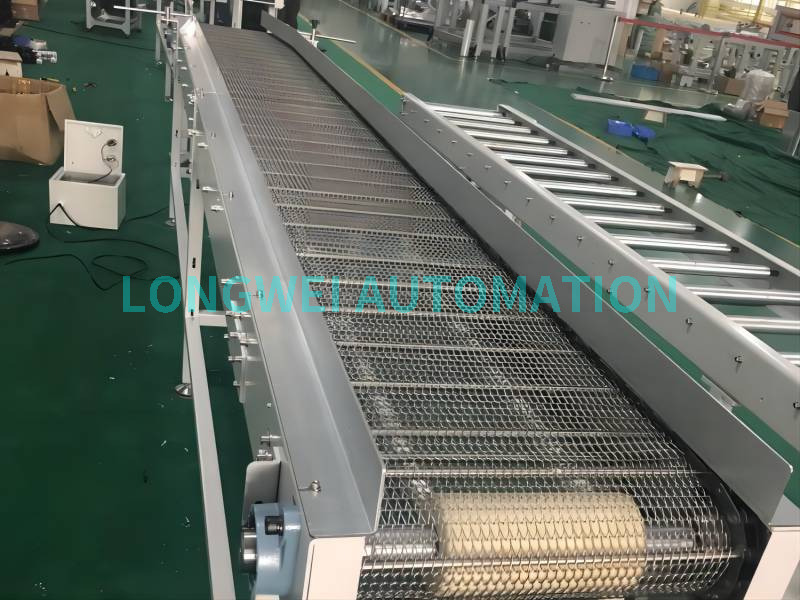

جهاز نقل يستخدم حزامًا مصنوعًا من أسلاك أو قضبان أو أختام من الفولاذ المقاوم للصدأ (درجات مثل 304، 316، 314) من خلال النسيج أو اللحام أو التجميع. ويتميز بمتانة واستقرار استثنائيين.
قوة ومتانة عالية: يوفر قوة شد فائقة ومقاومة للتآكل من أجل عمر خدمة طويل. قادرة على تحمل الأحمال الثقيلة والصدمات والمستمرة.
مقاومة ممتازة لدرجات الحرارة: تعمل في نطاق أقصى يتراوح من -50 درجة مئوية إلى +1150 درجة مئوية (حسب الدرجة). ضروري لعمليات الخبز والتلبيد والتبريد والتجميد.
خصائص صحية جيدة: درجات مثل 304/316 مقاومة للتآكل، وغير قابلة للصدأ، وسهلة التنظيف، وتفي بمعايير النظافة الغذائية والصيدلانية.
استقرار هيكلي ممتاز: يوفر تتبعًا دقيقًا ومثاليًا للنقل لمسافات طويلة وعالي الدقة.
مجموعة متنوعة غنية من النسج: تشتمل على نسج متوازن، وسلسلة (مفصلة بيانو)، وقضيب حلزوني مزدوج، وقضيب سلكي مسطح، وما إلى ذلك، لمختلف متطلبات الحمل والوظيفة.
التخصيص العالي: يمكن تصميم شكل الشبكة وحجمها وحوافها (الفلنجات والرحلات الجوية) وفقًا لاحتياجات العملية المحددة.
الهياكل المركبة: غالبًا ما يتم دمجها مع السلاسل والمسارات لتشكيل ناقلات شبكية شديدة التحمل.
| المعلمة | أمثلة نموذجية / النطاق |
|---|---|
| قطر السلك | 1.0 مم، 1.6 مم، 2.0 مم، 3.0 مم، إلخ. |
| حجم الشبكة / الملعب | 6.4 مم × 6.4 مم، 12.7 مم × 12.7 مم، 25.4 مم × 25.4 مم (1 × 1 بوصة)، إلخ. |
| عرض الحزام | قابلة للتخصيص، عادةً من 100 مم إلى 5000 مم+ |
| درجة المادة | إيسي 304، 316/316 لتر، 314، 310، فولاذ كربوني |
| علاج الحافة | مفصل، ملحومة، حافة السلسلة |
| حمل العمل | كجم / م² أو قوة الشد (كيلو نيوتن / م) |
| الانتهاء من السطح | لمسة نهائية مطحنة، مصقول بالكهرباء، أسود مؤكسد |
العمليات ذات درجات الحرارة العالية: تلدين الزجاج، تلبيد السيراميك، المعالجة الحرارية للمعادن.
المعالجة العميقة للأغذية: السلق، القلي، التجفيف المستمر، التجميد النفقي.
الصناعات الثقيلة: تبريد الصب، تعدين المساحيق، غسيل قطع غيار السيارات.
البيئة والهندسية: شاشات تصفية مياه الصرف الصحي، وآلات نزح المياه.
| البعد المقارنة | سيور ناقلة شبكية بلاستيكية | حزام ناقل شبكي من الفولاذ المقاوم للصدأ |
|---|---|---|
| المواد الأساسية | اللدائن الهندسية (PP، PE، POM) | الفولاذ المقاوم للصدأ (304، 316، 314، إلخ.) |
| المزايا الأساسية | النظافة، المقاومة الكيميائية، خفيفة الوزن، هادئة، اقتصادية | قوة عالية، درجة الحرارة. المقاومة والمتانة والاستقرار |
| نطاق درجة الحرارة | -10 درجة مئوية ~ +80 درجة مئوية | -50 درجة مئوية ~ +1150 درجة مئوية |
| سعة التحميل | خفيف ~ تحميل متوسط | متوسطة ~ حمولة ثقيلة للغاية |
| مستوى النظافة | عالية جدًا | عالية (الفولاذ المقاوم للصدأ الغذاء الصف) |
| مقاومة التآكل | ممتاز مقابل العديد من المواد الكيميائية | جيد إلى ممتاز (حسب الدرجة) |
| الاستثمار الأولي | عموما أقل | عموما أعلى |
| تكلفة الصيانة | منخفض (استبدال وحدات) | متوسط (عمر خدمة طويل) |
| التطبيقات الأساسية | درجة الحرارة المحيطة. التعبئة والتغليف، تجميع الضوء، الغسيل التآكل | ارتفاع درجة الحرارة. العمليات والأحمال الثقيلة والبيئات القاسية |
إن الاختيار بين ناقل الحزام الشبكي البلاستيكي والفولاذ المقاوم للصدأ مدفوع بشكل أساسي بالمتطلبات الأساسية لعملية التطبيق.
اختر الحزام الناقل الشبكي البلاستيكي عندما تشمل الأولويات النظافة المطلقة، والمقاومة الكيميائية، وانخفاض مستوى الضجيج/استخدام الطاقة، والتشغيل في درجات الحرارة المحيطة أو المعتدلة. إنه الخيار الأكثر اقتصادا وكفاءة لهذه الظروف.
اختر الحزام الناقل الشبكي المصنوع من الفولاذ المقاوم للصدأ عند مواجهة تحديات مثل درجات الحرارة المرتفعة أو الأحمال الثقيلة أو المسافات الطويلة أو البيئات القاسية (مثل الغسيل المكثف أو التجميد). لا يمكن الاستغناء عن قوتها وتحملها لدرجة الحرارة ومتانتها في هذه السيناريوهات.
ومن الناحية العملية، يمكن دمج كلا النوعين بشكل فعال ضمن خط إنتاج واحد. على سبيل المثال، قد يستخدم خط معالجة الأغذية حزامًا من الفولاذ المقاوم للصدأ لمرحلة الغسيل الأولية (من أجل المتانة) ويتحول إلى حزام بلاستيكي لأقسام التغليف الأكثر برودة والنهائية (من أجل النظافة والاقتصاد). يبدأ الاختيار المستنير بتحليل شامل للعملية، يتبعه تقييم دقيق وفقًا للمعايير الموضحة أعلاه.
