ناقل مرن

الهيكل الأساسي ومبدأ العمل

يتكون الناقل المرن النموذجي من المكونات الرئيسية التالية:

1. الإطار الأساسي (القسم الثابت): يحتوي على نظام القيادة، وخزانة التحكم، وواجهة الاتصال للأقسام المتداخلة.

2. الجمالون التلسكوبي: يتكون من أقسام متعددة من الجمالون المعدني الذي ينزلق ويتداخل مع بعضها البعض، مما يتيح تعديل الطول بشكل مرن.

3. نظام النقل (التميز الأساسي):

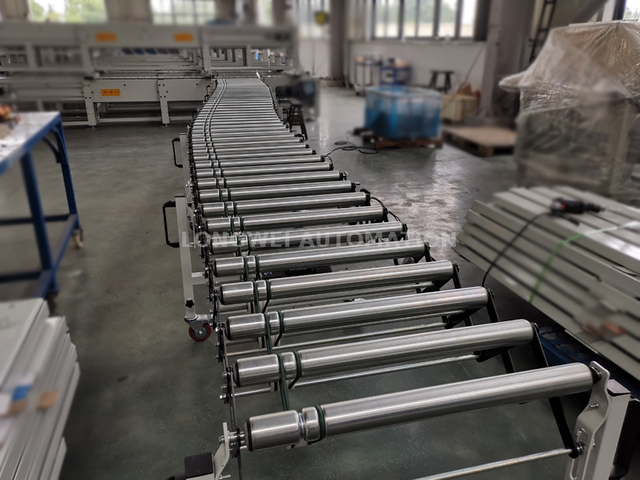

• أقسام الأسطوانة التي تعمل بالطاقة: الأجزاء الرئيسية من مسار النقل (عادةً المدخل أو القسم الأوسط أو الطول بالكامل) مجهزة ببكرات تعمل بمحرك. يتم تشغيل كل أسطوانة أو مجموعة بكرات بواسطة محرك (عادةً بكرات مزودة بمحركات أو محركات مزودة بمجموعات تروس) لتوفير قوة الدفع للبضائع.

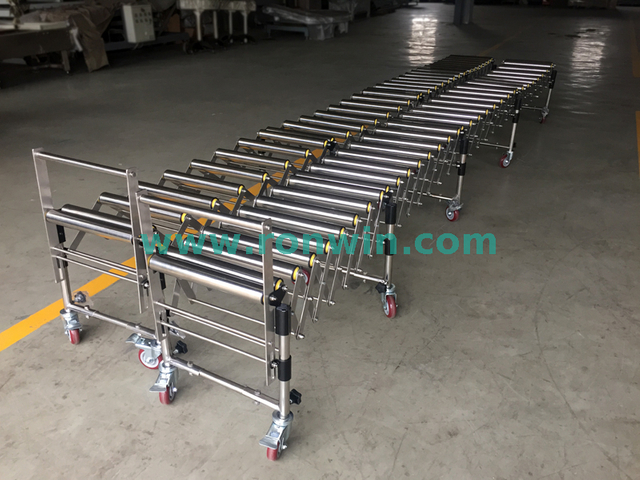

• أقسام البكرات غير المزودة بالطاقة (الجاذبية): في مناطق معينة، وخاصة القسم الممتد الذي يصل إلى داخل السيارة، قد يتم تركيب بكرات غير تعمل بالطاقة. تعتمد هذه على وزن البضائع أو القصور الذاتي للحركة على دعامات مائلة قليلاً. الحل الأكثر شيوعًا هو استخدام بكرات تعمل بالطاقة في جميع أنحاء الماكينة بأكملها لضمان النقل الموثوق.

• مادة الأسطوانة: عادةً ما تكون بكرات فولاذية ذات طبقة مطاطية لزيادة الاحتكاك وتوفير التوسيد وحماية البضائع.

4. نظام القيادة والتحكم:

• محرك تلسكوبي: محرك مستقل يقود السلاسل أو الحبال السلكية لتمديد أو سحب أقسام الجمالون.

• محرك النقل: تعمل البكرات الآلية المتفرقة المتعددة بالتنسيق، مع نظام التحكم الذي يضمن التشغيل المتزامن.

• نظام التحكم: يستخدم التحكم PLC للإدارة الدقيقة للتلسكوب، والنقل، وتنظيم السرعة (على سبيل المثال، عبر عاكس التردد)، ويتميز بنقل التراكم (تراكم الضغط الصفري) - عندما يتم حظر البضائع أمامك، تتوقف البكرات في تلك المنطقة تلقائيًا لمنع التكسير.

5. جهاز الرفع: عادةً ما يكون قسم الرأس مجهزًا بآلية رفع (هيدروليكية أو كهربائية) لضبط مستوى الطبقة الدوارة لتتماشى مع ارتفاع أرضية السيارة.

6. نظام الحركة والثبات: القاعدة مزودة بعجلات وأرجل دعم قابلة للتعديل لسهولة الحركة وتحديد موضع آمن.

سير العمل:

1. وضع وتأمين المعدات.

2. قم بتشغيل وظائف التلسكوب والرفع لتمديد السرير الدوار بسلاسة إلى داخل السيارة ومحاذاته مع الأرضية.

3. بدء تشغيل النظام. يتم وضع البضائع (مثل المنصات والصناديق المعدنية والأجهزة الكبيرة والسلع المجمعة) على الأسطوانات عند نهاية الدخول.

4. تدور الأسطوانات التي تعمل بالطاقة، وتنقل البضائع بشكل ثابت إلى الموضع المحدد داخل السيارة. يمكن للعمال تغذية البضائع بشكل مستمر عند نقطة الدخول.

5. بالنسبة للتفريغ، يتم عكس العملية، حيث يتم نقل البضائع من داخل السيارة إلى الرصيف.

الميزات والمزايا الأساسية (مقارنة بالناقلات الحزامية التلسكوبية)

• سعة تحميل عالية للغاية: مصممة خصيصًا للأحمال الثقيلة والموحدة، وهي قادرة على نقل البضائع المنقولة على منصات نقالة التي يتراوح وزنها من مئات الكيلوجرامات إلى عدة أطنان بسهولة، في حين أن الناقلات الحزامية مناسبة عادةً لأحمال الكرتون المتوسطة إلى الخفيفة.

• نقل مستقر، بدون انزلاق: تتحرك البكرات مباشرة على الجزء السفلي من البضائع، مما يجعلها مناسبة بشكل خاص للبضائع ذات القيعان الصلبة والمسطحة (على سبيل المثال، المنصات، والرفوف الفولاذية، والمعدات الكبيرة)، مما يقلل من خطر انزلاق الحزام.

• تنفيذ أسهل للتجميع والدمج/التقسيم: التحكم المستقل في البكرات التي تعمل بالطاقة يجعل التكامل في الأنظمة الآلية المعقدة أسهل، مما يتيح انتظار البضائع ودمجها وفرزها.

• مقاومة للاهتراء ومتينة: هيكل الأسطوانة أكثر مقاومة للخدوش الناجمة عن الأشياء الحادة والتأثيرات الناجمة عن البضائع الثقيلة مقارنة بالأحزمة، مما يوفر عمر خدمة أطول وصيانة أبسط نسبيًا.

• ملاءمة مختلفة لأنواع البضائع: إنه الخيار المثالي لنقل البضائع الموحدة مثل المنصات والحاويات والأجهزة والألواح الحجرية والمكونات الصناعية. تعتبر السيور الناقلة مناسبة بشكل أفضل للكرتون السائب والطرود والبضائع المعبأة في أكياس وما إلى ذلك.

سيناريوهات التطبيق الأساسي

• مراكز لوجستية على منصات نقالة: لتحميل وتفريغ البضائع على منصات نقالة بالكامل من/إلى الشاحنات.

• التصنيع والخدمات اللوجستية للمصانع: التعامل مع المكونات الكبيرة والقوالب والمعدات النهائية.

• صناعة الأجهزة المنزلية والأثاث: نقل البضائع الكبيرة مثل الثلاجات والغسالات والخزائن.

• لوجستيات سلسلة التبريد: تحميل/تفريغ الأطعمة المجمدة على منصات نقالة.

• الموانئ وساحات الشحن بالسكك الحديدية: كمعدات مساعدة للتحميل/التفريغ السريع للبضائع الصغيرة الموحدة داخل الحاويات.

• واجهة نظام التخزين/الاسترجاع الآلي (AS/RS): بمثابة جسر ربط مرن بين نظام المستودعات ومركبات النقل.
