مجموعة تحمل الأسطوانة الصلب
هذا النوع من تجميع الحامل الصلب مناسب للأسطوانة الصلب بقطر 60 مم و 76 مم و 89 ملم. تم الانتهاء من تحمل طوابع التجميع التي تحمل الإسكان ، والغطاء النهائي وحمل الكرة الدقة.
سماكة جدار أنبوب الأسطوانة والعمود المتطابقة كما هو الحال في الرسم البياني المواصفات.
| قطر الأنبوب (مم) | سمك جدار الأنبوب (مم) | قطر رمح (مم) | مادة |
| φ60 | 1.2/1.5/2.0/3.0 | φ12/φ15/φ20 | الصلب الكربوني ، الفولاذ المقاوم للصدأ |
| φ76 | 2.0/2.5/3.0/3.5 | φ12/φ15/φ20 | الصلب الكربوني ، الفولاذ المقاوم للصدأ |
| φ89 | 2.5/3.0/3.5/4.0 | φ15/φ20/φ25 | الصلب الكربوني ، الفولاذ المقاوم للصدأ |

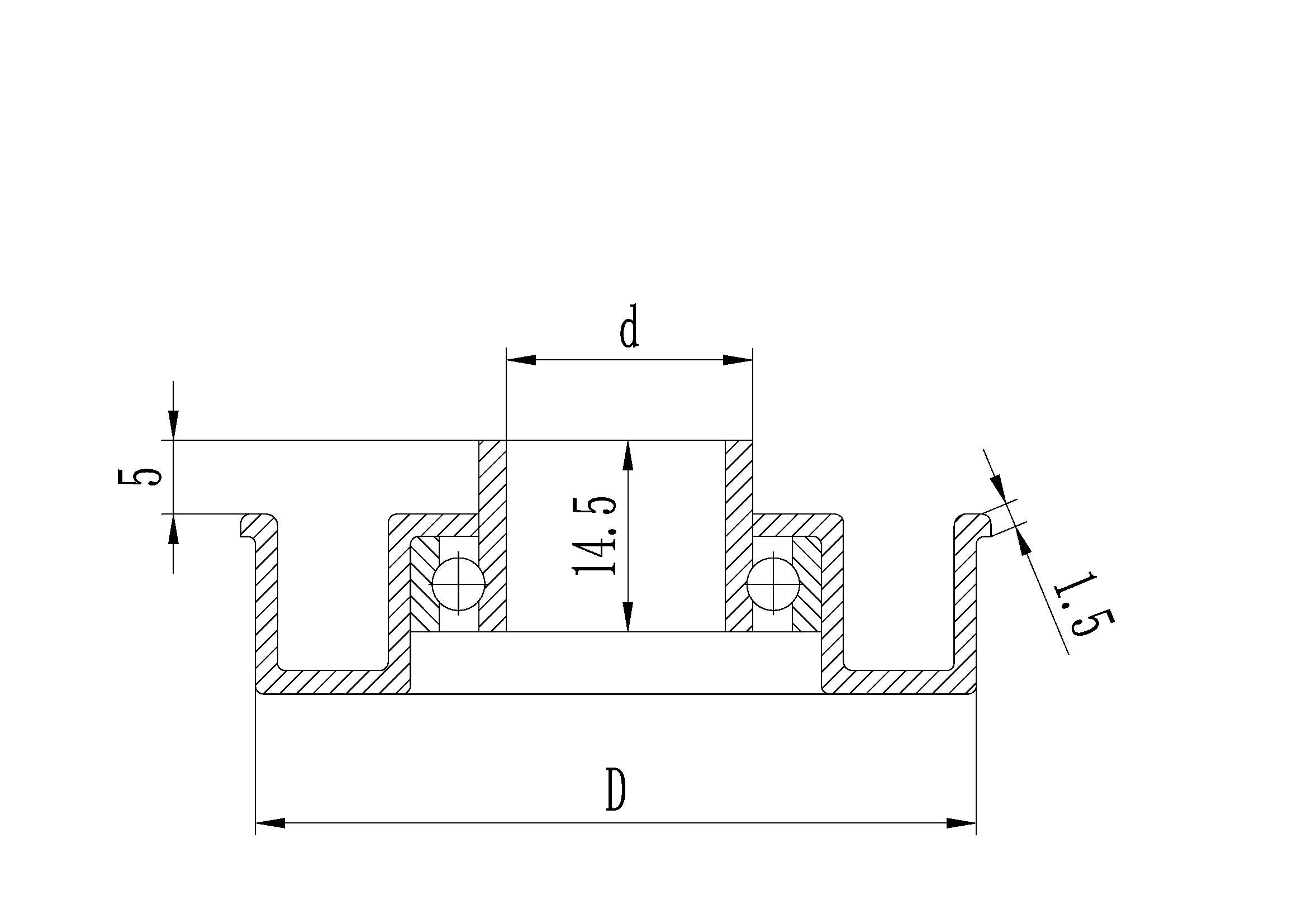

الرسم 2D
الصور

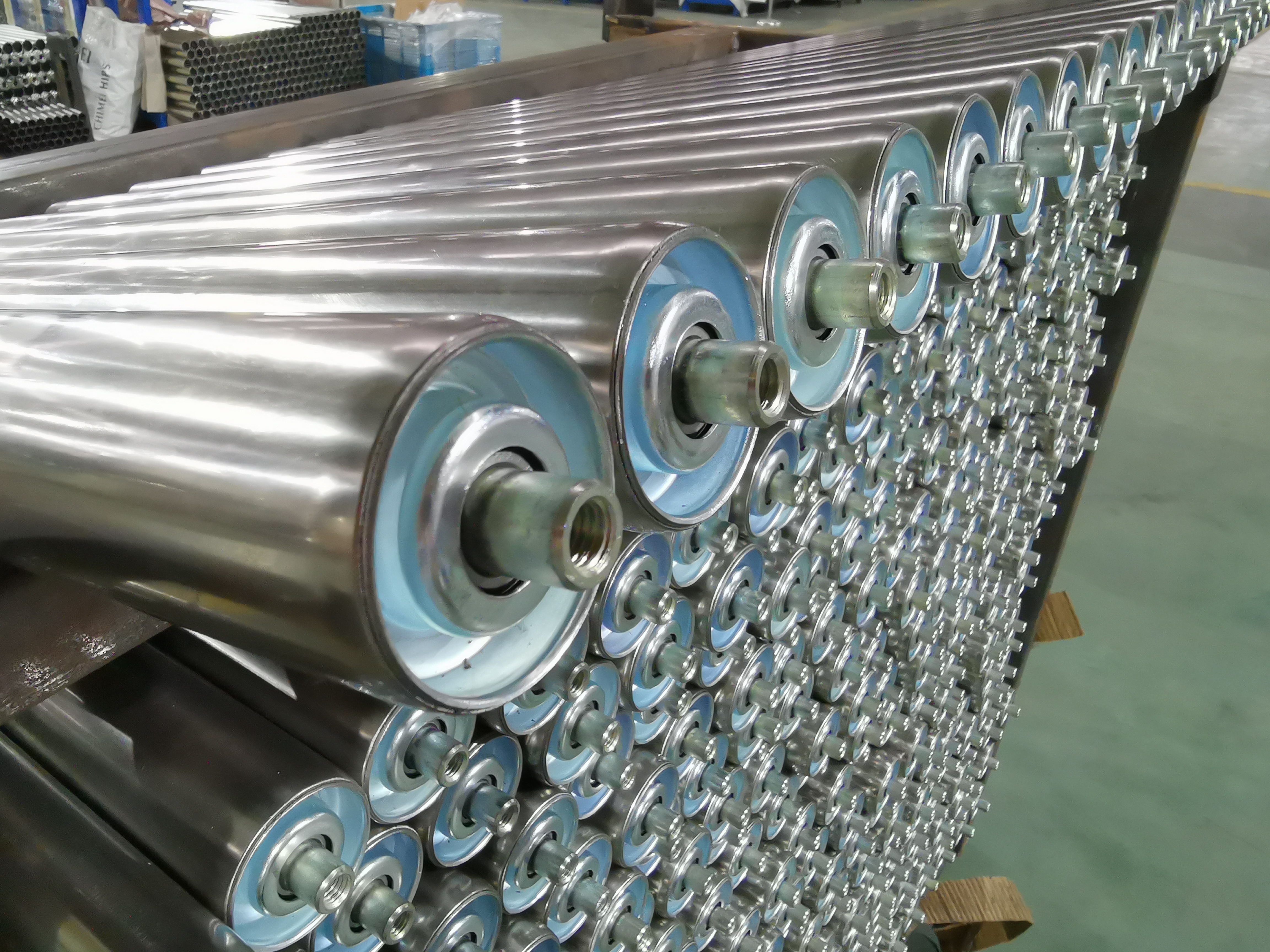

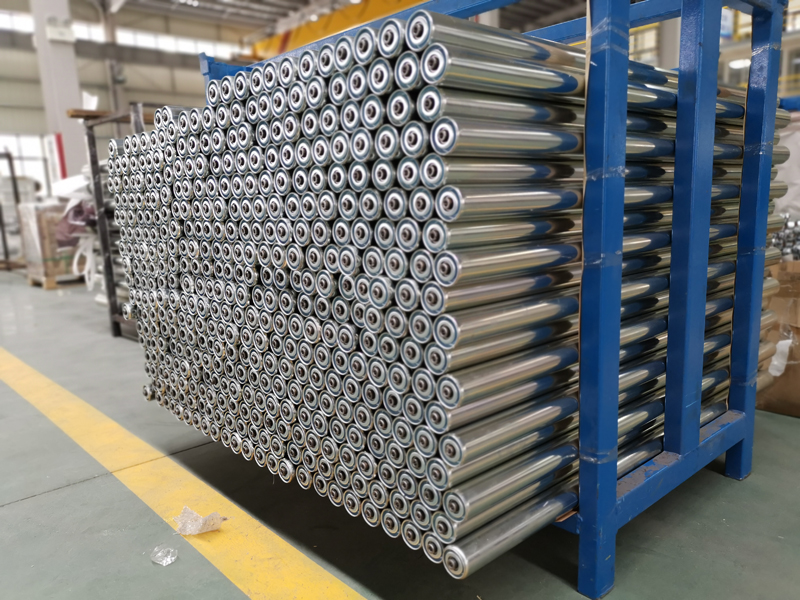

التطبيقات
مجموعة تحمل الأسطوانة الصلب
هذا النوع من تجميع الحامل الصلب مناسب للأسطوانة الصلب بقطر 60 مم و 76 مم و 89 ملم. تم الانتهاء من تحمل طوابع التجميع التي تحمل الإسكان ، والغطاء النهائي وحمل الكرة الدقة.
سماكة جدار أنبوب الأسطوانة والعمود المتطابقة كما هو الحال في الرسم البياني المواصفات.
| قطر الأنبوب (مم) | سمك جدار الأنبوب (مم) | قطر رمح (مم) | مادة |
| φ60 | 1.2/1.5/2.0/3.0 | φ12/φ15/φ20 | الصلب الكربوني ، الفولاذ المقاوم للصدأ |
| φ76 | 2.0/2.5/3.0/3.5 | φ12/φ15/φ20 | الصلب الكربوني ، الفولاذ المقاوم للصدأ |
| φ89 | 2.5/3.0/3.5/4.0 | φ15/φ20/φ25 | الصلب الكربوني ، الفولاذ المقاوم للصدأ |
الرسم 2D

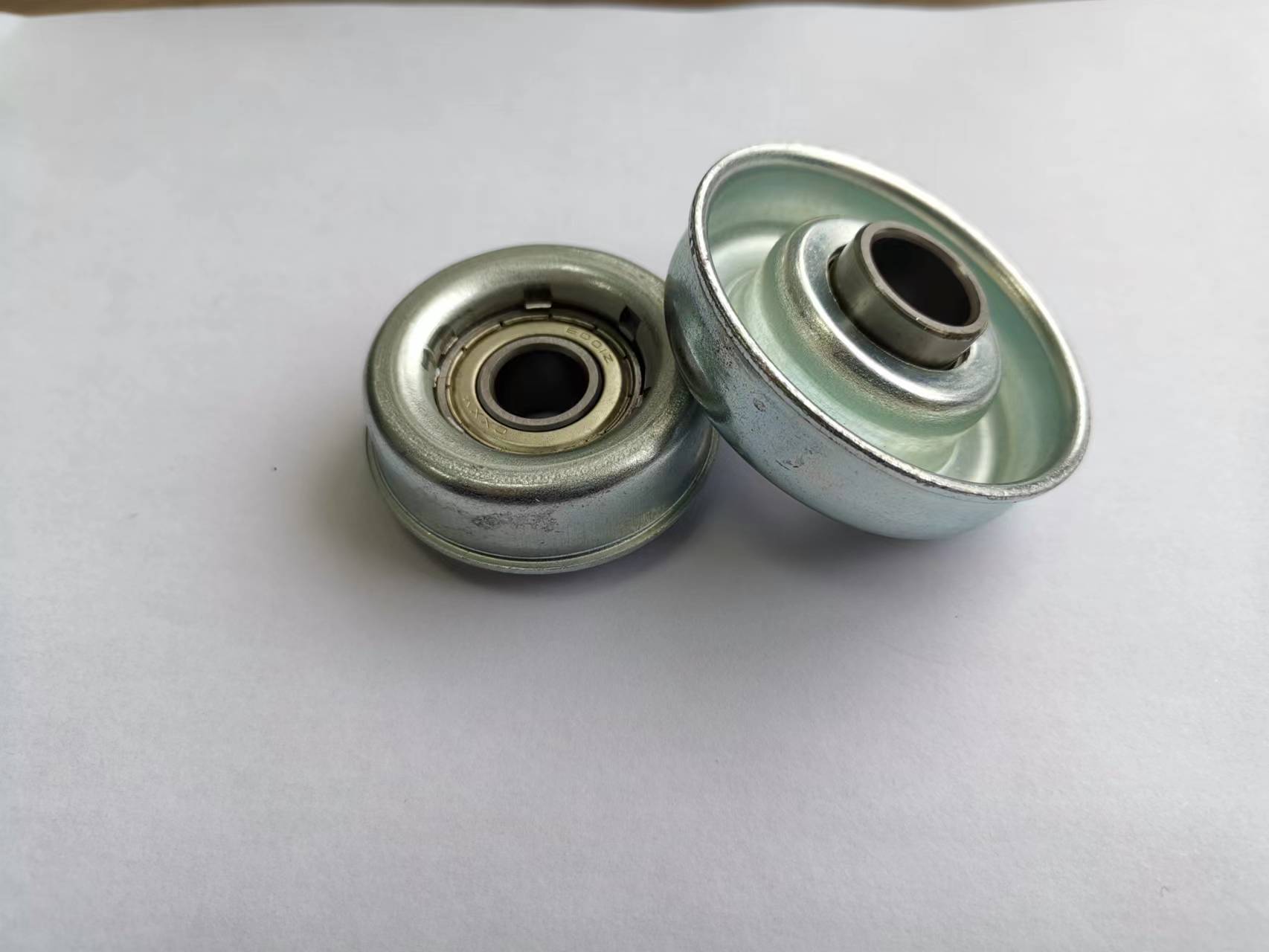

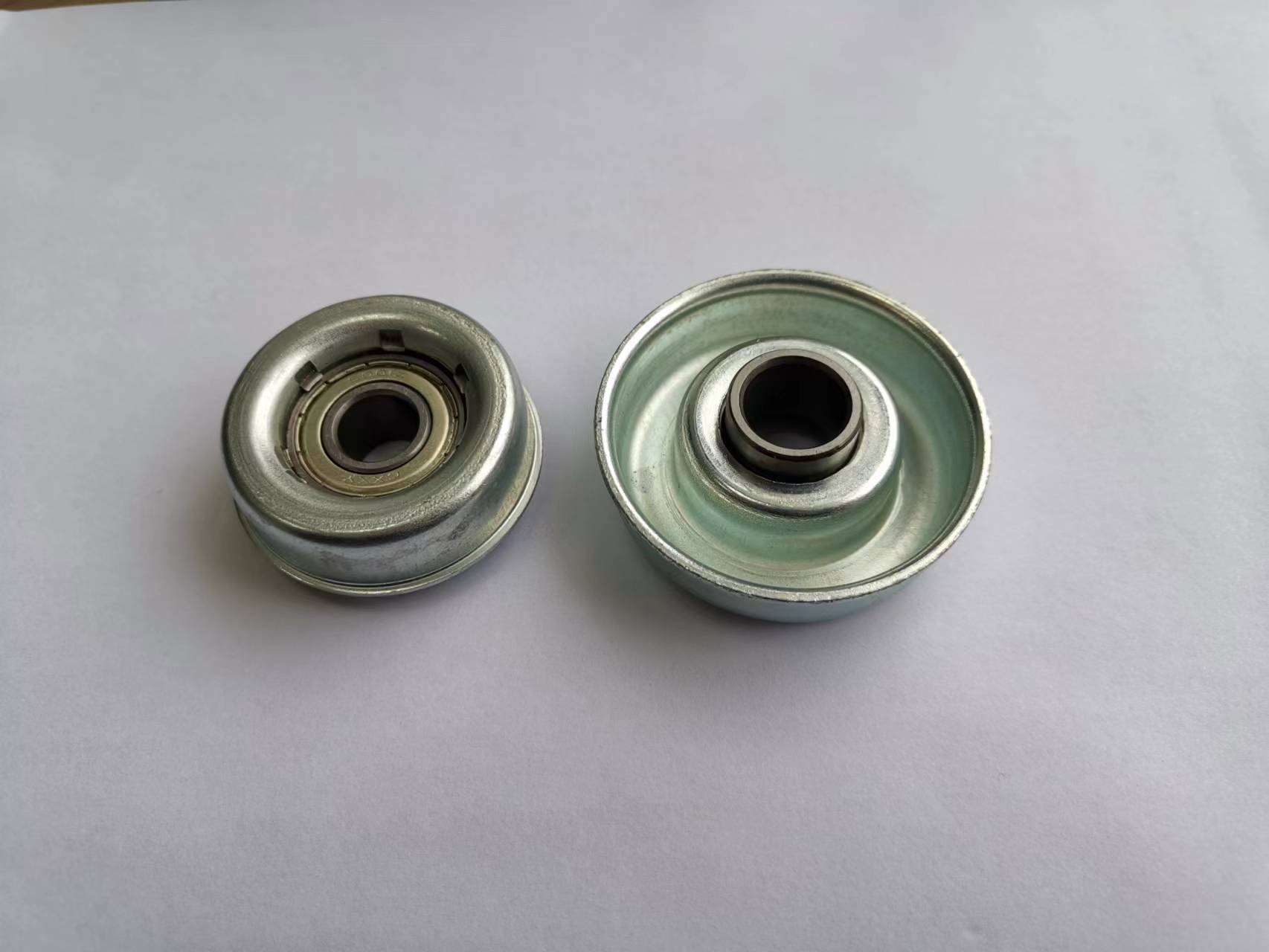

الصور
