مجموعة محمل فولاذي أسطواني مع محمل كروي دقيق

مجموعة محمل فولاذي أسطواني مع محمل كروي دقيق

هذا المنتج عبارة عن مجموعة محمل مركب ذات تصميم هندسي عالي. يتمثل مفهوم التصميم الأساسي لها في الجمع بين مزايا نوعين مختلفين من المحامل (المحامل الأسطوانية والمحامل الكروية) داخل وحدة مدمجة. لقد تم تصميمه لتلبية سيناريوهات التطبيق الصعبة التي تتطلب مزيجًا شاملاً من سعة التحميل الشعاعي العالية، وسعة التحميل المحوري المعتدلة، والصلابة العالية، والدوران الدقيق.

المواصفات الفنية

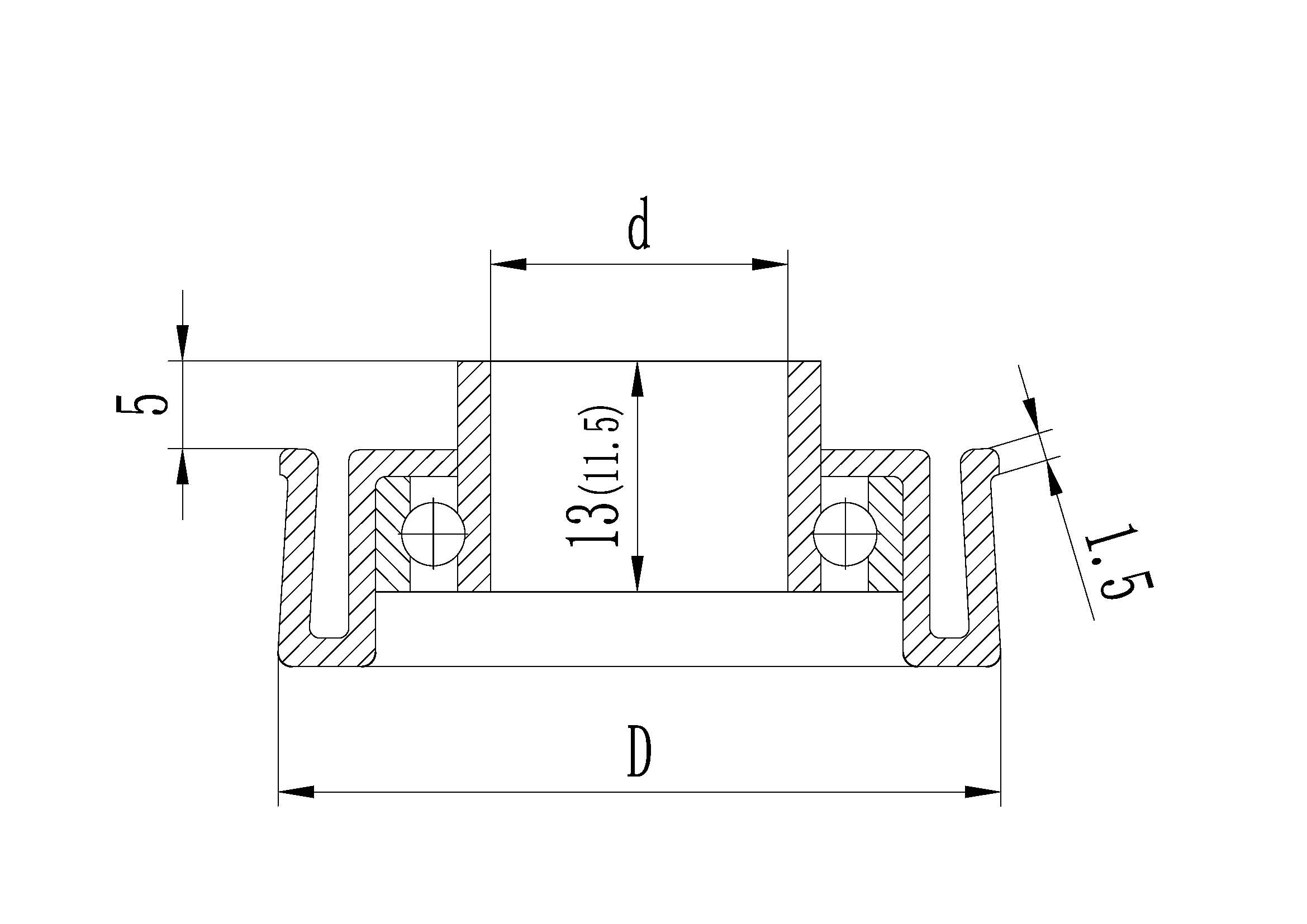

يوضح جدول المواصفات أدناه سمك جدار أنبوب الأسطوانة والعمود المقابل.

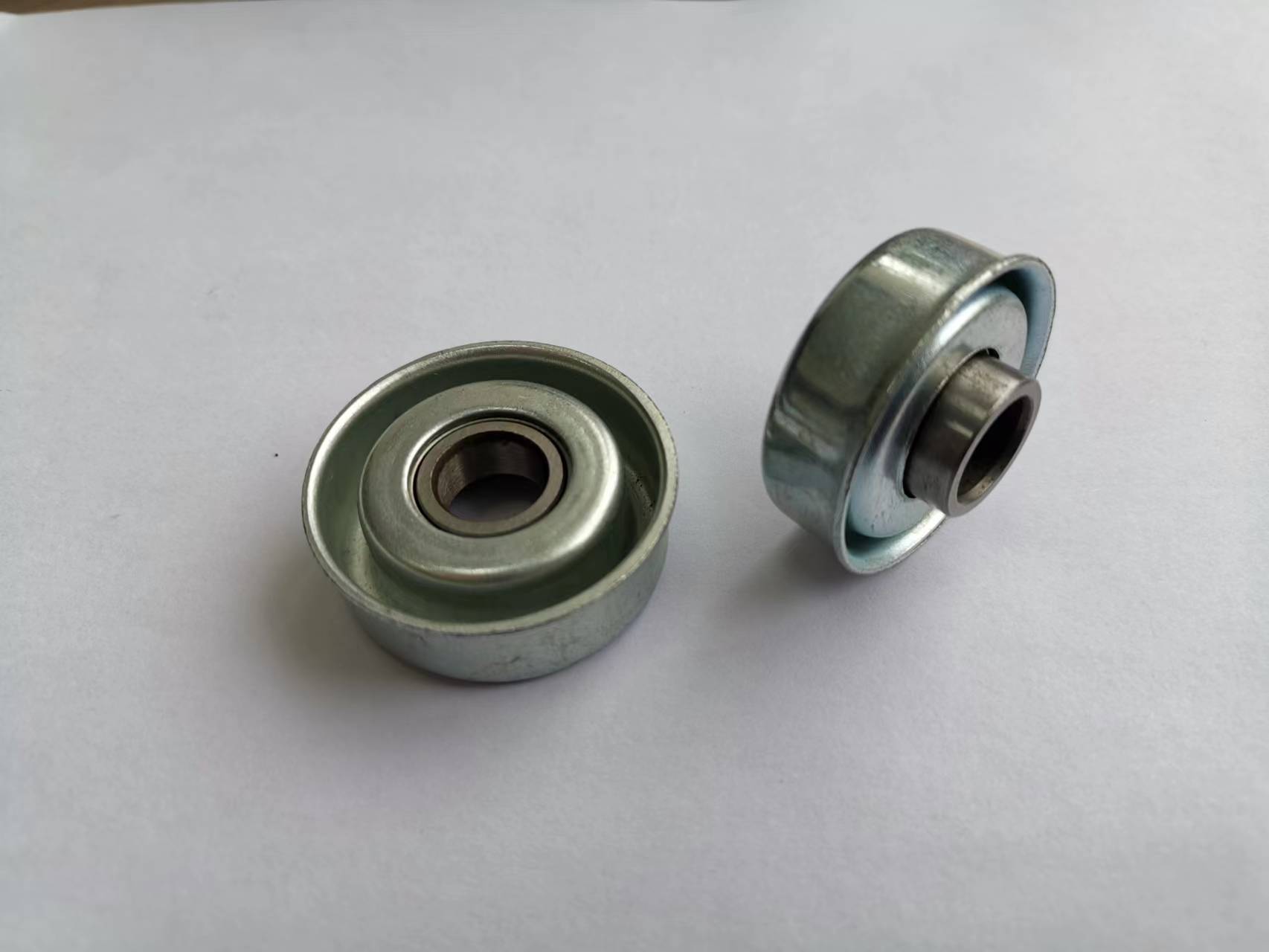

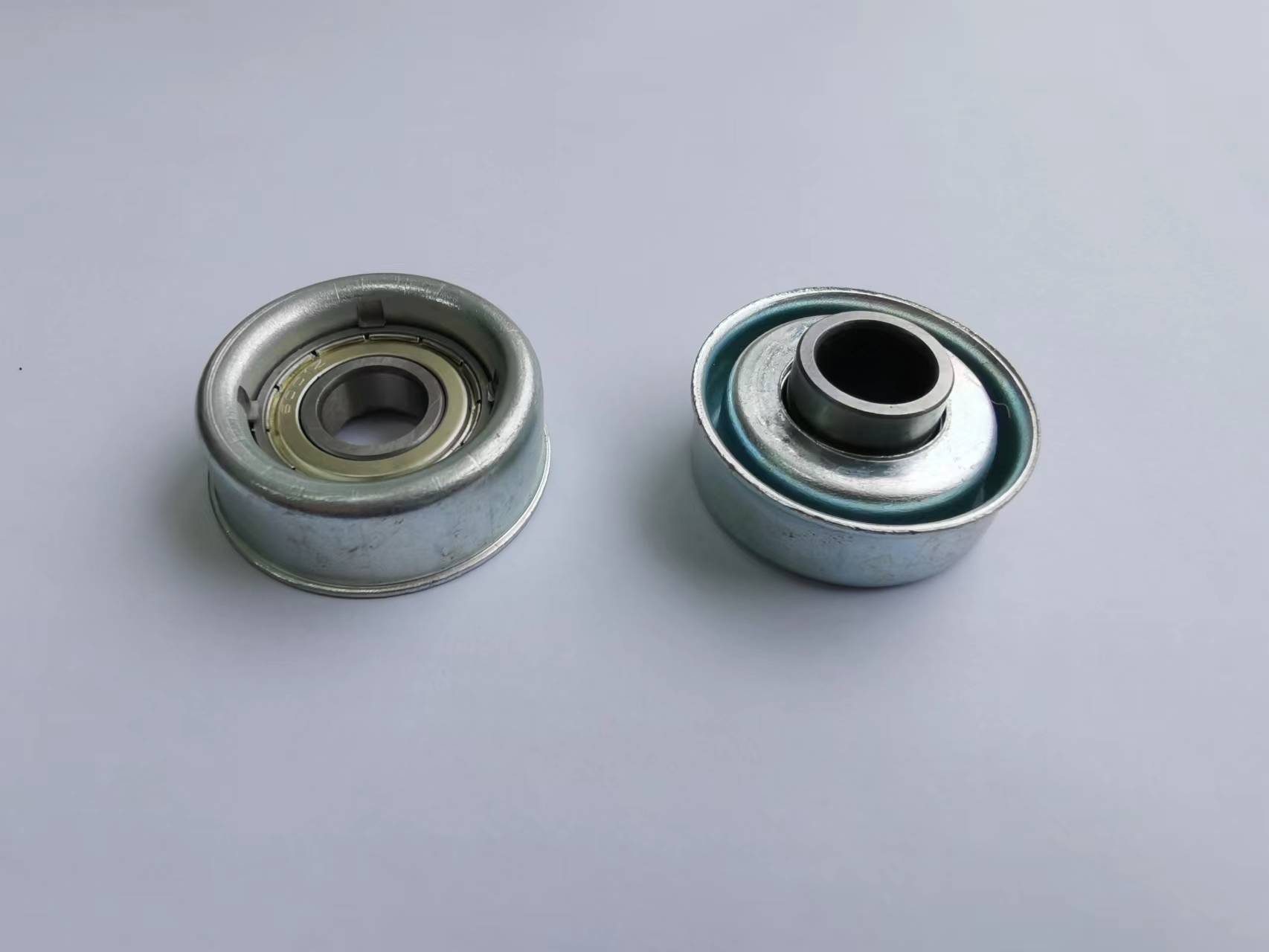

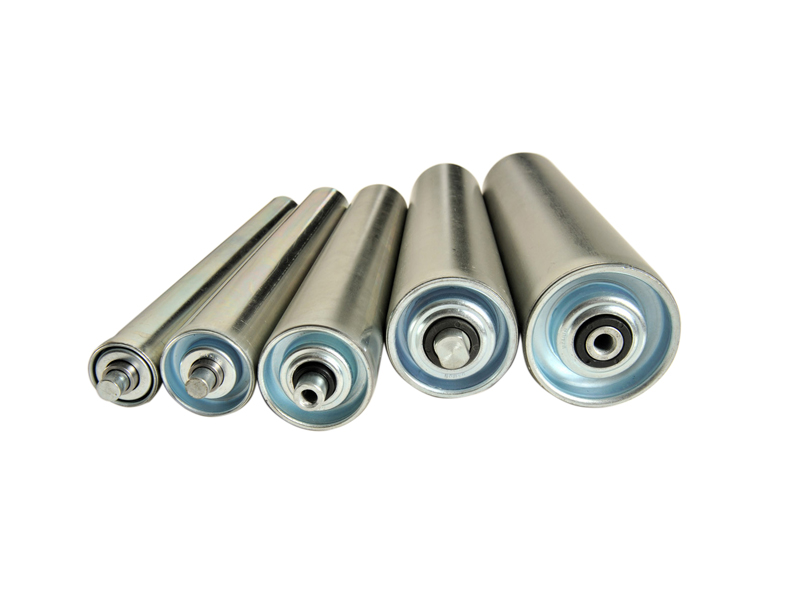

يمكن للأسطوانات الفولاذية بأقطار 25m، 32mm، 38mm، و42mm استخدام هذا النوع من تجميعات المحامل الفولاذية. غلاف محمل الختم، والغطاء النهائي، ومحمل الكرة الدقيق يكملان مجموعة المحمل.

تحليل الهيكل الأساسي

هذا "التجميع" ليس محملاً فرديًا قياسيًا ولكنه وحدة وظيفية متكاملة. يتكون هيكلها النموذجي عمومًا من:

• الطبقة الخارجية / الجسم الرئيسي: وحدة تحمل أسطوانية. وهي تتألف من حلقات خارجية وداخلية من الفولاذ المتصلب مع بكرات أسطوانية بينهما. هذا هو المكون الأساسي للتعامل مع الأحمال الشعاعية (الاتجاه الرأسي). يوفر تصميم التلامس الخطي للبكرات صلابة شعاعية عالية للغاية وقدرة على حمل الحمولة.

• الطبقة الداخلية / القسم المتكامل: وحدة محمل كروي ذو أخدود عميق دقيق. بشكل نموذجي، الحلقة الداخلية للمحمل الأسطواني مصممة خصيصًا لدمج محمل كروي ذو أخدود عميق عالي الدقة داخليًا أو عند الوجه النهائي. إن محمل الكرة هذا مسؤول عن التعامل مع أحمال الدفع المحورية (الاتجاه الأفقي) وجزء من الحمل الشعاعي المتبقي، مما يضمن دورانًا سلسًا وعزم دوران منخفض لبدء التجميع بأكمله.

• الغلاف/التركيب المتكامل: عادةً ما يتم تغليف مجموعة المحمل بالكامل داخل غلاف فولاذي قوي (مثل كتلة الحافة المربعة أو كتلة الحافة المستديرة أو كتلة الوسادة). يوفر هذا الغلاف مرجعًا دقيقًا للتركيب، ووظيفة المحاذاة المسبقة، ويسهل التثبيت الشامل والتثبيت على إطار الماكينة.

المكونات والمواد الرئيسية

• عناصر المتداول:

• البكرات: مصنوعة من الفولاذ عالي الكربون المحمل بالكروم (على سبيل المثال، GCr15)، والأرضية الدقيقة لتفاوتات الأبعاد الضيقة للغاية والتشطيب العالي للسطح، مما يضمن التوزيع المتساوي للحمل.

• الكرات: مصنوعة بالمثل من كرات فولاذية ذات محامل عالية الدقة، تتوافق عادةً مع ABEC-3/5/7 أو درجات أعلى، مما يضمن التشغيل عالي السرعة، والاحتكاك المنخفض، ومسارات الجري الدقيقة.

• الخواتم والقفص:

• الحلقات الداخلية والخارجية مصنوعة من الفولاذ المحمل وتخضع للمعالجة الحرارية (التبريد والتلطيف) لتحقيق صلابة عالية ومقاومة التآكل.

• قد يكون القفص (الذي يفصل العناصر المتداول) مصنوعًا من الفولاذ المختوم أو البلاستيك الهندسي عالي القوة (على سبيل المثال، نظرة خاطفة، النايلون) لتوجيه العناصر المتداول بسرعات عالية وتقليل الاحتكاك.

• موانع التسرب: يتم تجهيز التجميع عادةً بأختام متعددة فعالة (مثل الأختام المطاطية الملامسة، والأختام المتاهة) لمنع دخول الملوثات الخارجية (الغبار والحطام والسوائل) والاحتفاظ بشحم التشحيم الداخلي، مما يطيل عمر الخدمة.

خصائص الأداء الأساسية

• سعة تحميل شعاعية عالية بشكل استثنائي: تصميم المحمل الأسطواني يمكّنه من تحمل الأحمال الشعاعية الثقيلة جدًا، وهو ما يفوق بكثير قدرة محمل كروي ذو أخدود عميق واحد.

• سعة التحميل المجمعة: يمكنها التعامل مع الدفع المحوري الكبير من كلا الاتجاهين عبر محمل كروي دقيق متكامل بينما تتحمل في نفس الوقت الأحمال الشعاعية الضخمة. يوفر هذا حلاً أكثر شمولاً وإحكامًا مقارنةً باستخدام المحامل الأسطوانية فقط (عادةً ما تكون ضعيفة في السعة المحورية) أو محامل كريات التلامس الزاويّة المقترنة (أضعف نسبيًا في السعة الشعاعية).

• صلابة ودقة عالية: يوفر المحمل الأسطواني صلابة ممتازة، ويقاوم بشكل فعال تشوه الانحناء الناتج عن الأحمال الثقيلة. يضمن المحمل الكروي المدمج عالي الدقة أن نظام العمود الدوار بأكمله لديه الحد الأدنى من الجريان والتذبذب التشغيلي.

• تم ضبطه مسبقًا وسهل التثبيت: باعتباره مكونًا تم ضبطه مسبقًا، وتشحيمه مسبقًا، وإغلاقه مسبقًا قبل مغادرة المصنع، يمكن للمستخدمين تثبيته دون محاذاة أو تعديلات معقدة. وهي تعمل بمثابة وحدة "التوصيل والتشغيل"، مما يبسط عملية التجميع إلى حد كبير ويحسن دقة وموثوقية تجميع الماكينة بشكل عام.

سيناريوهات التطبيق الأساسي

تم تصميم مجموعة المحامل هذه خصيصًا للمعدات التي تتطلب أحمالًا ثقيلة ودقة وهيكلًا مدمجًا. تشمل التطبيقات النموذجية ما يلي:

• أدوات الآلات عالية الدقة: دعم خلفي للمغزل في مخارط CNC ومراكز التصنيع، ودعم طرفي ثابت للبراغي الكروية شديدة التحمل.

• الروبوتات الصناعية: مواقع وصلات الروبوت، وخاصة محاور الدوران الرئيسية مثل الأذرع والقواعد الكبيرة التي تحتاج إلى تحمل لحظات الانحناء (القوى الشعاعية) وقوى الدفع في نفس الوقت.

• أنظمة القيادة الاحترافية: أعمدة الإخراج لعلب التروس الكبيرة، وأغطية محمل الأسطوانة في آلات الطباعة، وبكرات التوجيه في معدات الدرفلة.

• الأجهزة الدوارة الدقيقة: هوائيات الرادار، والمكونات الدوارة للماسحات الضوئية المقطعية الطبية، والأقراص الدوارة للأجهزة البصرية الكبيرة.

ملخص مزايا المنتج

• التكامل الوظيفي: يحل متطلبات الدعم لكل من الأحمال الشعاعية الثقيلة والأحمال المحورية ثنائية الاتجاه داخل وحدة واحدة.

• توفير المساحة: يتميز التجميع المتكامل بهيكل أكثر إحكاما مقارنة بالحلول التي تستخدم محملين منفصلين، مما يوفر مساحة داخلية قيمة في المعدات.

• تحسين الأداء: تعمل الصلابة والدقة العالية بشكل مباشر على تحسين دقة المعالجة واستقرار الحركة والاستجابة الديناميكية للمعدات المضيفة.

• التصميم والصيانة المبسطة: يقلل عدد الأجزاء، ويبسط التصميم الميكانيكي، وغالبًا ما يتميز بتشحيم طويل الأمد، مما يؤدي إلى إطالة فترات الصيانة.

النقاط الرئيسية في الاختيار والاستخدام

العوامل الأساسية التي يجب التركيز عليها أثناء الاختيار:

• تقييمات الحمل الديناميكي/الثابت: قدرات التحميل الشعاعي والمحوري.

• درجة الدقة: دقة محمل الكرة (على سبيل المثال، درجة ABEC) ودقة الدوران للتجميع بأكمله.

• السرعة المسموح بها: الحد الأقصى للسرعة مع الأخذ في الاعتبار الخصائص المشتركة للأسطوانة والمحامل الكروية.

• واجهة التركيب: نوع الغلاف (شفة، كتلة، إلخ) والأبعاد.

• التشحيم والأختام: ما إذا كان نوع الشحوم المملوءة مسبقًا وتصنيف الختم (تصنيف IP) يفي بمتطلبات حالة التشغيل.

باختصار، تعد مجموعة المحامل الفولاذية ذات الأسطوانة الدقيقة ذات المحمل الكروي الدقيق مكونًا وظيفيًا متقدمًا يستخدم في مجالات الآلات المتطورة والثقيلة والدقيقة. من خلال تصميمها المركب "الأسطوانة + الكرة" المبتكر، فإنها تجمع بشكل مثالي بين قدرة حمل الحمولة والصلابة ودقة الدوران. إنه أحد المكونات الأساسية الأساسية التي تتيح حركة موثوقة ودقيقة في المعدات الحديثة عالية الأداء.
