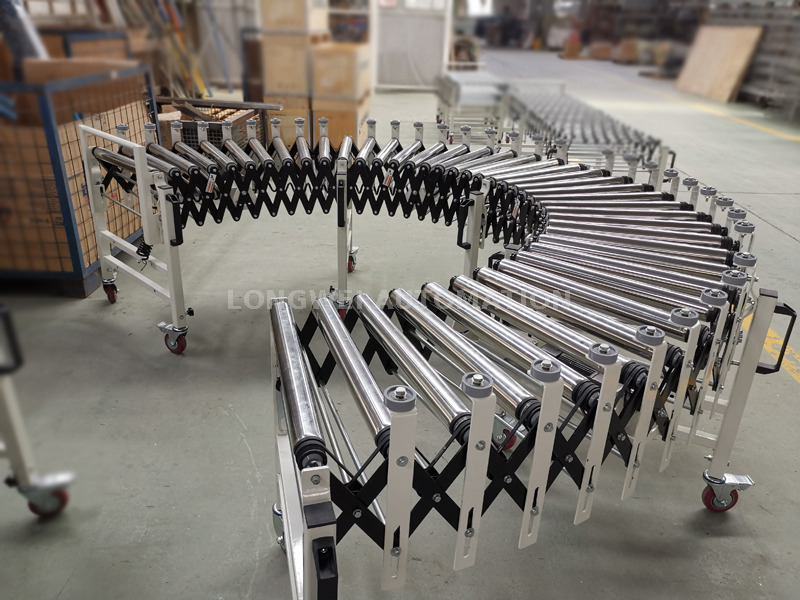

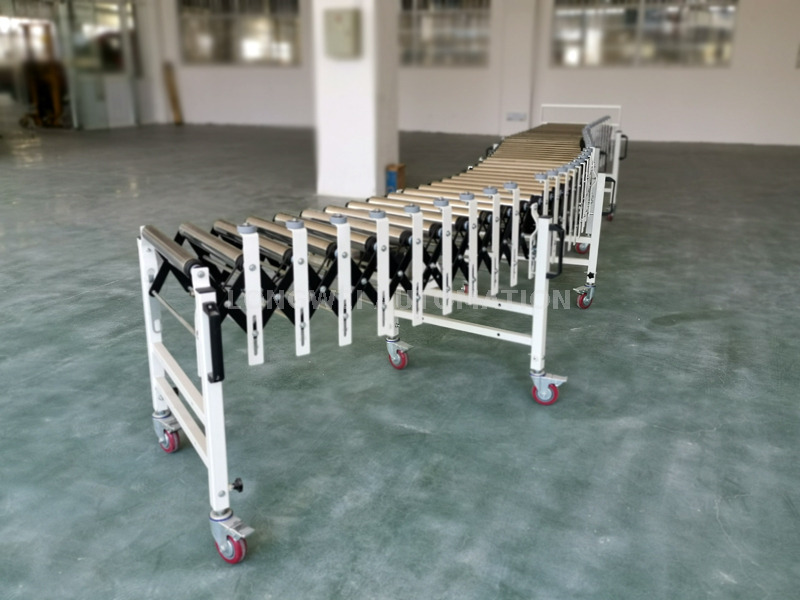

سلسلة FD مزودة بمحركات ناقل أسطوانة قابلة للتوسيع مرن
إنه نوع من ناقل الأسطوانة الآلية التي لديها القدرة على التوسع والضغط بحرية ضمن نطاق معين من الطول. بالإضافة إلى كونه قابل للتعديل في الارتفاع ، يمكن توسيع سطح النقل الخاص به أو زاوية أو منحنية عند الضرورة. عادةً ما يتم استخدامه في مراكز التسوق والمستودعات وأحواض الخزانة للتحميل والتفريغ. بالإضافة إلى استلام وتسليم خطوط التغليف وخطوط ناقل العبور والتوزيع المادي ، يمكن استخدام هذا الجهاز بعدة طرق. على وجه الخصوص ، فهي مناسبة لنقل حزم الكرتون المسطحة القاع. نتيجة لذلك ، يمكن أن تلبي بسرعة وأمان احتياجات التعامل بين واجهتين ، مع تقليل قوة العمل.
عادةً ما نقدم 3 أنواع من الأسطوانة القياسية لاختيار العميل.
بكرة بولي-V مدفوعة
بكرة مسننة مدفوعة
أسطوانة مدفوعة بالحزام

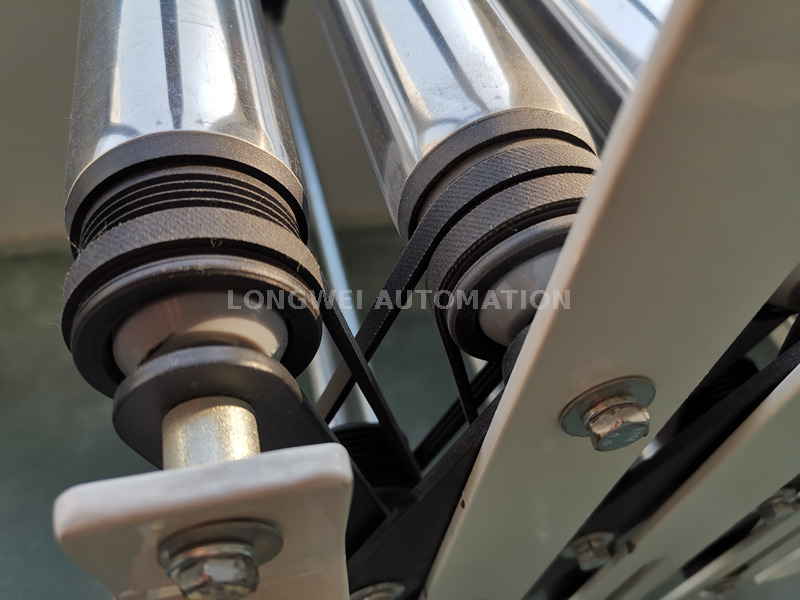

تقدم بكرات Poly-V التي تحركها الحزام العديد من الميزات والمزايا المتميزة مقارنةً بكرات حزام متزامنة (مسننة) وحزام O-BELT (حزام مستدير). إليك مقارنة مفصلة.
ميزات بولي-ف
أضلاع متعددة (الأخاديد)-تحتوي أحزمة Poly-V على العديد من الأضلاع الصغيرة على شكل حرف V تعمل بالتوازي على طول الحزام ، مما يتيح قبضة أفضل ونقل الطاقة.
المرونة العالية-يسمح التصميم الرقيق والمتعدد الجسور للحزام بالانحناء بسهولة حول البكرات الصغيرة ، مما يتيح تصميمات أسطوانة مضغوطة.
ملامسة الاحتكاك العالي-تزيد الأضلاع المتعددة من منطقة التلامس مع البكرة ، مما يقلل من الانزلاق مقارنة بألواح O.
لا توجد مشاركة مسننة-على عكس الأحزمة المتزامنة ، تعتمد أحزمة Poly-V على الاحتكاك ، مما يلغي الحاجة إلى محاذاة الأسنان الدقيقة.
ميزة الأسطوانة التي تحركها حزام بولي
لا توجد قفزات للأسنان-يمكن لأحزمة متزامنة تخطي الأسنان إذا كانت غير متوازنة أو محملة ، في حين أن أحزمة بولي V تحافظ على قبضة دون توقيت دقيق.
تشغيل أكثر هدوءًا-تعمل أحزمة poly-V بسلاسة وبضوضاء أقل من الأحزمة المسننة.
أفضل للتطبيقات عالية السرعة-نقص الأسنان يقلل من الاهتزاز بسرعات عالية.
أكثر تسامحًا مع الاختلال - أقل حساسية لأخطاء محاذاة البكرة مقارنة بالأحزمة المتزامنة.
انتقال الطاقة العالي-توفر أضلاع متعددة المزيد من التلامس السطحي ، مما يسمح بنقل عزم الدوران أعلى من حزام O واحد.
انخفاض الانزلاق - الاحتكاك المتزايد من أضلاع متعددة يقلل من انزلاق الحزام تحت الحمل.
LIME BLET LIFE-توزع أحزمة بولي V البلى عبر الأضلاع المتعددة ، في حين تلبس الأفران O بشكل أسرع بسبب الإجهاد المركّز.
أفضل للأحمال الثقيلة-أكثر ملاءمة للتطبيقات عالية TORDQUE من الأفران O ، والتي تعد أفضل للأنظمة الخفيفة.
توفر بكرات Poly-V التي يحركها الحزام توازنًا بين محرك الاحتكاك العالي للأسلحة O ودقة الأحزمة المتزامنة ، مما يجعلها مثالية للتطبيقات التي تتطلب انتقالًا عاليًا للطاقة ، وانزلاق منخفض ، وعملية سلسة دون الحاجة إلى المزامنة الدقيقة. فهي مفيدة بشكل خاص في الناقلات عالية السرعة وأنظمة التغليف ومعالجة المواد الآلية.
سرعة

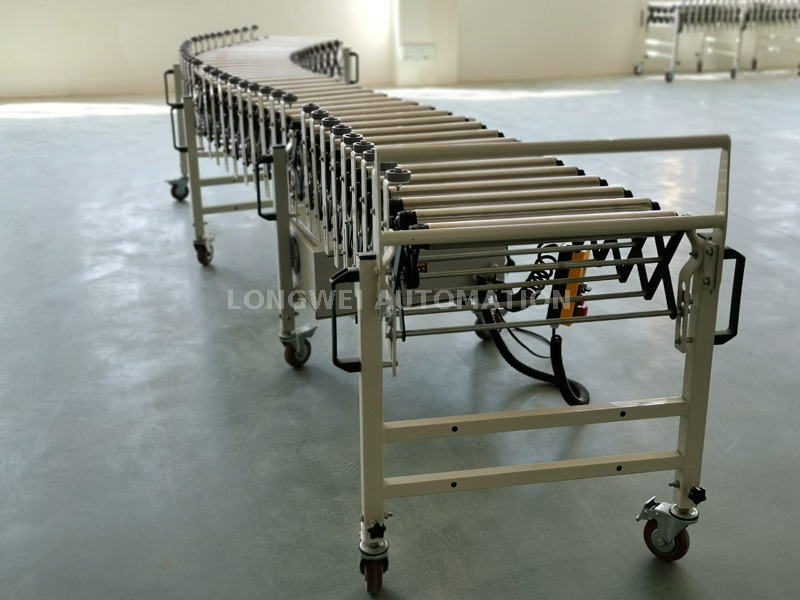

كل وحدة مدفوعة بمحرك صغير. نحن نقدم نوع السرعة الثابتة ونوع السرعة القابل للتعديل اختياريا. من أجل أن تكون سهلة التشغيل ، يتم تثبيت مفتاح بدء التشغيل ومفتاح الإلكترونية في نهاية هذا الناقل.
نوع السرعة الثابتة: السرعة الخطية لسطح نقل الأسطوانة هي 25 م/دقيقة. لا يتم توفير خزانة التحكم الكهربائي.
نوع السرعة القابلة للتعديل: نطاق تنظيم السرعة هو 10-35 متر/دقيقة ، مع خزانة تحكم كهربائية.
مواصفات FD مرنة النقل الأسطوانة الآلية القابلة للتوسيع (DIA.50 ، السرعة قابلة للتعديل)
| رقم النموذج | الوحدات | طول | عرض | ارتفاع | تحميل/وحدة | بكرات/وحدة | كمي الساقين | وزن |
|---|---|---|---|---|---|---|---|---|
| FD-50-450 × 1 | 1 | 450-1250 | 450 | 800-1000 | 100 | 9 | 2 | 68 |
| FD-50-450 × 2 | 2 | 900-2500 | 3 | 110 | ||||
| FD-50-450 × 3 | 3 | 1350-3750 | 4 | 150 | ||||
| FD-50-450 × 4 | 4 | 1800-5000 | 5 | 190 | ||||
| FD-50-450 × 5 | 5 | 2250-6250 | 6 | 230 | ||||
| FD-50-450 × 6 | 6 | 2700-7500 | 7 | 270 | ||||
| FD-50-500 × 1 | 1 | 450-1250 | 500 | 800-1000 | 100 | 9 | 2 | 71 |
| FD-50-500 × 2 | 2 | 900-2500 | 3 | 115 | ||||
| FD-50-500 × 3 | 3 | 1350-3750 | 4 | 157 | ||||
| FD-50-500 × 4 | 4 | 1800-5000 | 5 | 199 | ||||
| FD-50-500 × 5 | 5 | 2250-6250 | 6 | 241 | ||||
| FD-50-500 × 6 | 6 | 2700-7500 | 7 | 283 | ||||
| FD-50-600 × 1 | 1 | 450-1250 | 600 | 800-1000 | 100 | 9 | 2 | 76 |
| FD-50-600 × 2 | 2 | 900-2500 | 3 | 122 | ||||
| FD-50-600 × 3 | 3 | 1350-3750 | 4 | 166 | ||||
| FD-50-600 × 4 | 4 | 1800-5000 | 5 | 210 | ||||
| FD-50-600 × 5 | 5 | 2250-6250 | 6 | 255 | ||||
| FD-50-600 × 6 | 6 | 2700-7500 | 7 | 298 | ||||
رقم النموذج FD-50-500 × 4 مثال
سلسلة FD
قطر 50-رولر
500 عرض سطح النقل
× 4 وحدات
سعة التحميل
ناقل الأسطوانة المرن القابل للتوسيع مناسب لنقل الغالبية العظمى من البضائع على شكل صندوق. عند التوسع الكامل ، فإن سعة التحميل لكل وحدة (بين أرجل الدعم) لا تزيد عن 100 كيلوجرام في حالة عدم وجود تأثير.

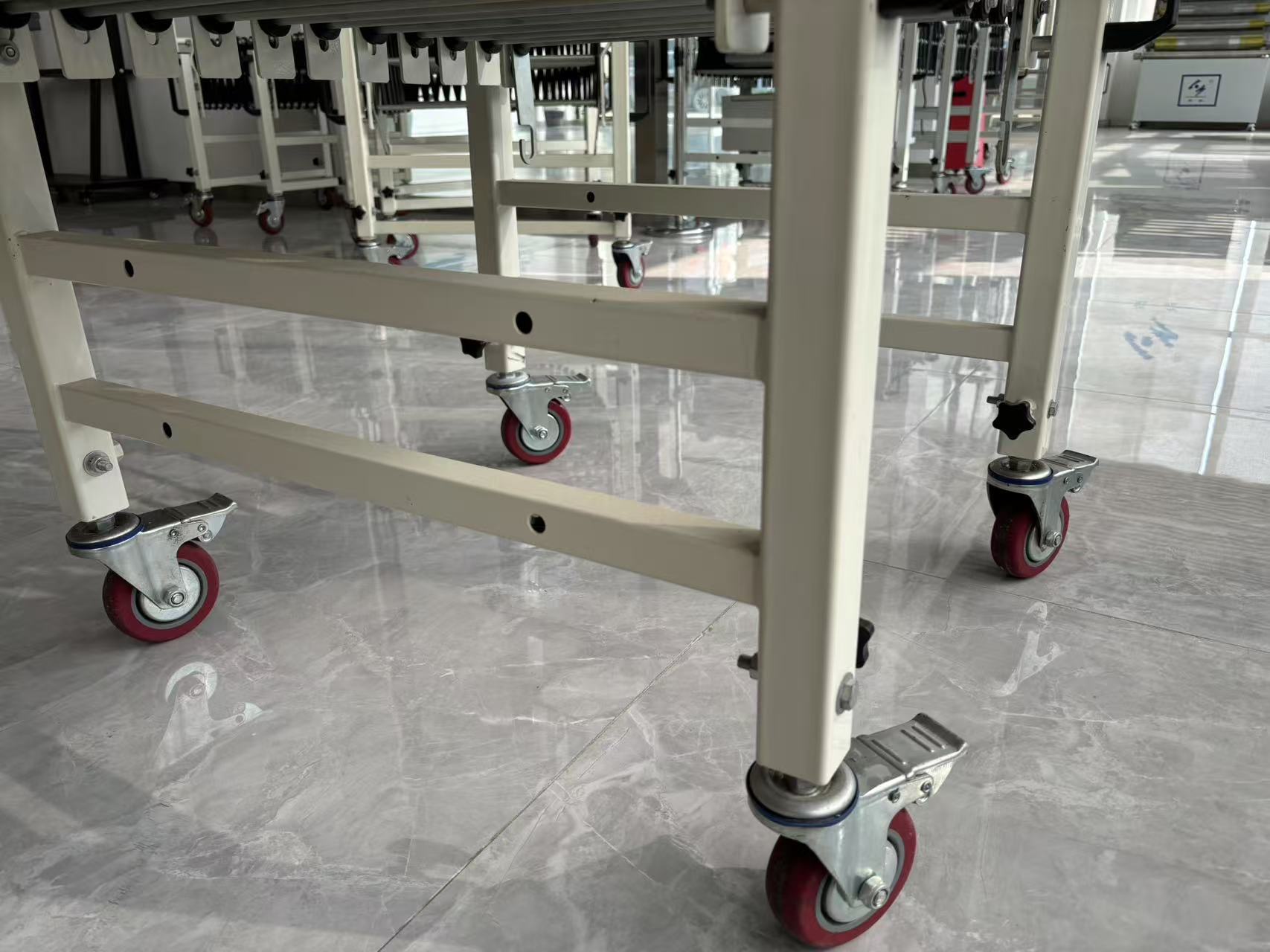

العجلات
يتم استخدام عجلات الدوران الشاقة مع الفرامل لتحديد المواقع المستقرة أثناء معالجة الحزم.
السنانير المشتركة
للحصول على مسافات أطول ، يمكن استخدام خطافات المفاصل لتوصيل العديد من الناقلات القابلة للتوسيع المرنة من طرف إلى طرف.

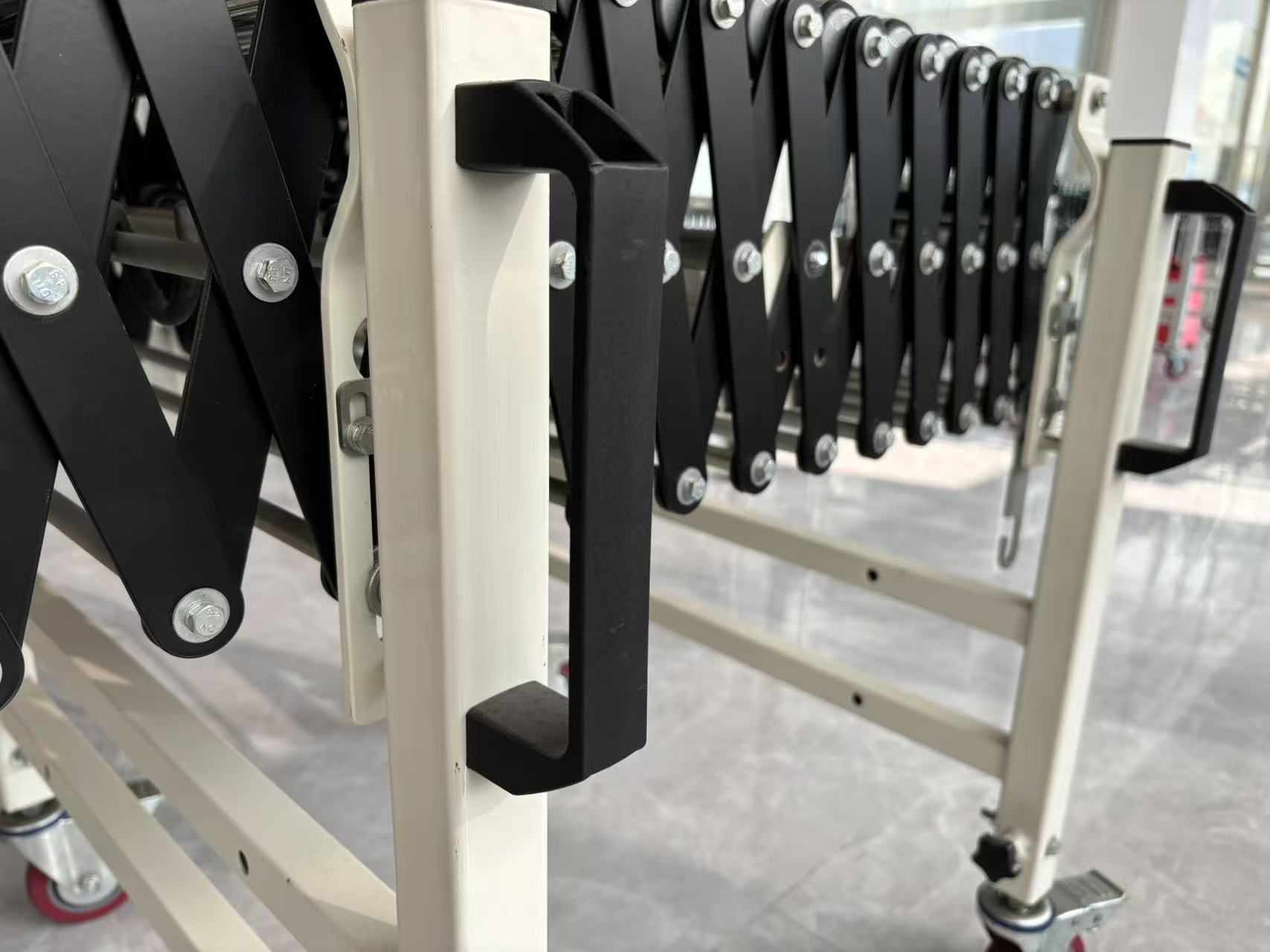

تفاصيل المنتج صورة
