ناقل أسطوانة حزام مسنن مرن قابلة للتوسيع

FD سلسلة النقل الأسطوانة القابلة للتوسيع مرنة مرنة

ناقلات الأسطوانة المرنة القابلة للتوسيع هي ناقلات أسطوانة مزودة بمحركات مع القدرة على التوسع والضغط بحرية  ضمن نطاق محدد من الطول.  جنبا إلى جنب مع الارتفاع القابل للتعديل ، فإنه قادر أيضا على توسيع أو زاوية أو منحنى سطح النقل.

عادة ما يتم استخدامها في المستودعات وأحواض المحاماة للتحميل والتفريغ.  يمكنه التعامل مع خطوط التغليف وخطوط ناقل العبور والتوزيع المادي ، بالإضافة إلى تلقي وتسليم.  الكرتون المسطح القاع مناسب بشكل خاص للنقل.  لذلك ، يمكنه التعامل مع العناصر بين واجهتين بسرعة وأمان ، مما يقلل من متطلبات العمل.

ناقل أسطوانة قابلة للتوسيع المرن مقابل ناقل الأسطوانة الثابتة

توفر ناقلات الأسطوانة القابلة للتوسيع المرنة العديد من المزايا على الناقلات الثابتة الثابتة ، مما يجعلها مثالية لبيئات معالجة المواد الديناميكية والقابلة للتكيف. فيما يلي الفوائد الرئيسية.

1. طول قابل للتعديل

  - التصميم القابل للتوسيع: يمكن تمديده أو سحبه لتناسب تخطيطات مساحة العمل المختلفة أو مسافات النقل.

  - كفاءة الفضاء: يوفر المساحة عندما لا تكون قيد الاستخدام من خلال الانهيار إلى طول أقصر.

2. قابلية النقل والتنقل

  - القواعد ذات العجلات: غالبًا ما يتم تجهيزها مع العجلات لسهولة النقل.

  - الإعدادات المؤقتة: مثالية لتحميل/تفريغ الشاحنات ، خطوط الإنتاج المؤقتة ، أو سير العمل الموسمية.

3. التنوع في التطبيقات

  - الاستخدام متعدد الاتجاهات: يمكن أن يكون منحنيًا أو تعديلًا للتوجيه حول العقبات.

  - يتعامل مع الأحمال المختلفة: مناسبة للصناديق ، والكرتون ، والسلع الصناعية الخفيفة إلى المتوسطة.

4. انخفاض المعالجة اليدوية

  - يقلل العمالة: يمكن للعمال ضبط وضع الناقل بدلاً من السلع المتحركة يدويًا.

  - الفوائد المريحة: يقلل من الضغط من الرفع أو حمل العناصر على المسافات.

5. فعال التكلفة لتلبية الاحتياجات المتغيرة

  - لا يوجد تثبيت دائم: انخفاض تكاليف البنية التحتية مقارنة بالأنظمة الثابتة.

  - قابلة للتطوير: يمكن إعادة تشكيلها مع تغيير متطلبات سير العمل.

6. الإعداد السريع وإعادة التكوين

  - لا يوجد تثبيت ثقيل: على عكس الناقلات الثابتة ، فهي لا تتطلب تغييرات البث أو الهيكلية.

  -التعديلات على الطيران: تم تكييفها بسهولة مع تخطيطات إنتاج أو شحن مختلفة.

ميزة	ناقل قابل للتوسيع مرن	ناقل الأسطوانة الثابتة
قابلية ضبط الطول	نعم (قابلة للتوسيع/قابلة للطي)	لا (طول ثابت)
التنقل	محمول مع عجلات	ثابت
تثبيت	المكونات واللعب ، لا حاجة إلى إعداد	يتطلب تصاعد دائم
كفاءة الفضاء	عالية (بصمة قابلة للتعديل)	منخفض (استخدام المساحة الثابتة)
الأفضل ل	سير العمل الديناميكي المؤقت	الحجم العالي ، تخطيطات ثابتة

حالات الاستخدام المثالية للناقلات المرنة القابلة للتوسيع*

✔ تحميل/تفريغ المستودع - يتكيف مع أطوال سرير الشاحنة.

✔ مراكز التجارة الإلكترونية والتوزيع-مقابض تذبذب أحجام الطلبات.

✔ مرونة خط الإنتاج - تم إعادة وضعها بسهولة لمراحل التجميع المختلفة.

✔ خدمات التجزئة والطرد - إعداد سريع للطلب الموسمي.

بكرات

عادة ما يكون هناك ثلاثة أنواع من البكرات القياسية التي يمكنك الاختيار من بينها.

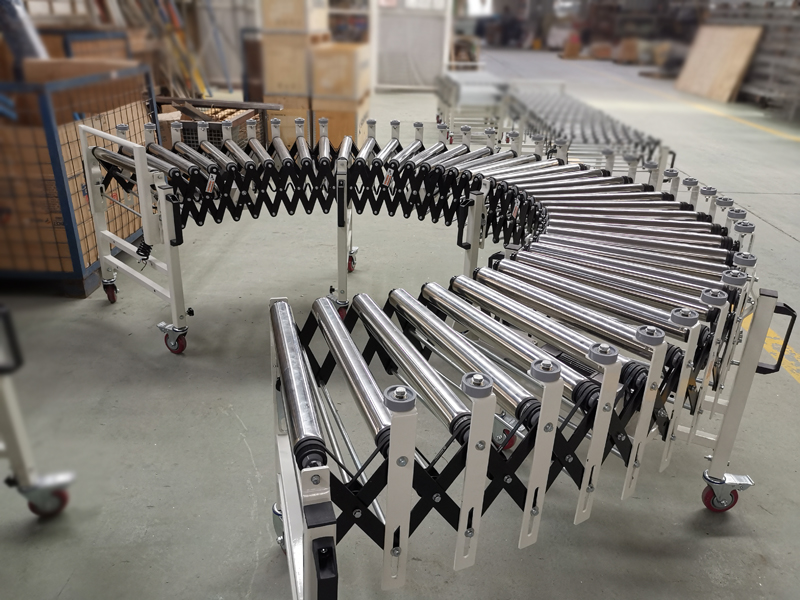

1. بكرة بولي-V مدفوعة

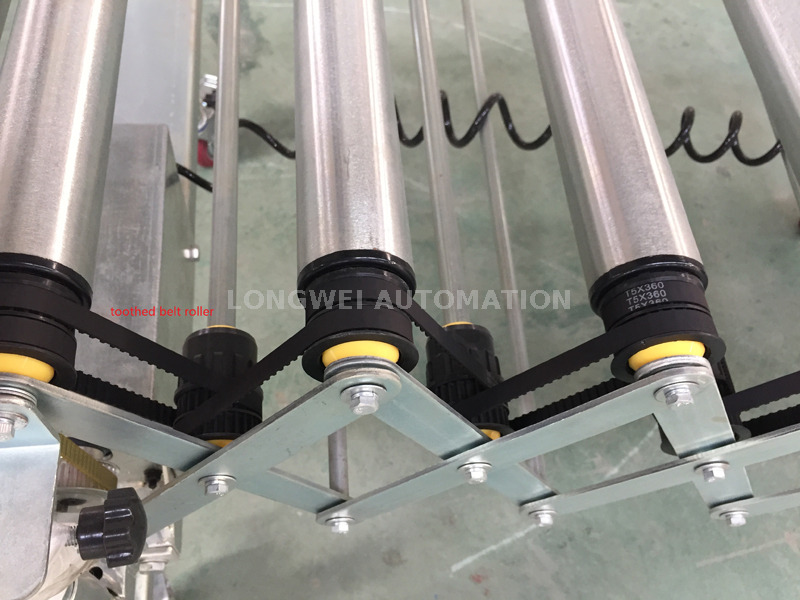

2. بكرة مسننة مدفوعة

3. أسطوانة مدفوعة بالحزام

توفر بكرات حزام متزامنة العديد من الميزات والمزايا المتميزة مقارنةً بكرات بولي-V التي يحركها الحزام وحزام O-BELT (حزام مستدير). فيما يلي مقارنة مفصلة.

ميزات بكرات حزام متزامنة

1. آلية القيادة الإيجابية

  - يستخدم الأحزمة المسننة (أحزمة التوقيت) التي تتشبك مع البكرات المطابقة ، والقضاء على الانزلاق وضمان تزامن السرعة الدقيق.

  -على عكس أحزمة poly-V (التي تعتمد على الاحتكاك) و O-belts (والتي يمكن أن تنزلق تحت الحمل) ، تحافظ الأحزمة المتزامنة على نسب سرعة متسقة.

2. الكفاءة العالية ونقل الطاقة

الحد الأدنى من فقدان الطاقة (الكفاءة ~ 98 ٪) بسبب عدم وجود انزلاق ، في حين أن ** أحزمة بولي V ** تفقد بعض الكفاءة (~ 95 ٪) بسبب الاحتكاك ، و ** O-belts ** أقل كفاءة (حوالي 90-93 ٪) وممثلة للتمدد.

3. الدقة والتكرار

مثالي للتطبيقات التي تتطلب تحديد المواقع الدقيقة (على سبيل المثال ، فهرسة الناقل ، الروبوتات) ، في حين أن Poly-V و O-belts أقل دقة بسبب الزحف/الانزلاق المحتمل.

4. الصيانة المنخفضة وعمر طويل

لا توجد تعديلات شد متكررة بشكل متكرر (على عكس الأفران O ، التي تمتد وتتطلب الاسترداد).

يقاوم ارتداء أفضل من أحزمة poly-V ، والتي يمكن أن تطور الأخاديد مع مرور الوقت.

5. سعة الحمل المدمجة والعالية

يمكن أن تنقل عزم الدوران العالي في مساحة أصغر مقارنة بأحزمة O وحتى أحزمة Poly-V (التي تتطلب بكرات أكبر لقوة مكافئة).

6. عملية هادئة وسلسة

أقل اهتزازًا من أحزمة بولي V (والتي يمكن أن تنتج ضوضاء بسبب الأضلاع المتعددة) وأكثر استقرارًا من الأنبوس O (والتي قد تلبس بسرعات عالية).

المزايا على بكرات Poly-V Belt & O-Belt مدفوعة

ميزة	حزام متزامن	حزام poly-v	حميم (حزام مستدير)
مقاومة الانزلاق	✅ لا زلة (محرك إيجابي)	❌ عرضة للانزلاق تحت الحمل الزائد	❌ ميل الانزلاق العالي
دقة	✅ عالية (تحديد المواقع الدقيقة)	❌ معتدل (بعض الزحف)	❌ منخفض (تمتد/زلات)
كفاءة	✅ ~ 98 ٪	~ 95 ٪	~ 90-93 ٪
صيانة	✅ منخفض (لا تقاعد)	⚠ معتدلة (ارتداء على الأضلاع)	❌ عالية (التراجع المتكرر)
سعة التحميل	✅ قدرة عزم الدوران العالية	⚠ جيد ، ولكن محدود بالاحتكاك	❌ منخفض (مناسب للأحمال الخفيفة)
متانة	✅ عمر طويل (لا امتداد)	⚠ ضلوع تلبس مع مرور الوقت	❌ عرضة للارتداء/التمدد
الضوضاء/الاهتزاز	✅ ضوضاء منخفضة وسلسة	⚠ يمكن أن يكون صاخبًا بسرعات عالية	❌ الضوضاء الممكنة

سرعة

يتم تشغيل كل وحدة بواسطة محرك صغير ومتوفر في تكوينات السرعة.

- السرعة الثابتة: يعمل بسرعة خطية ثابتة تبلغ 25 م/دقيقة. لا يتم تضمين خزانة التحكم الكهربائي.

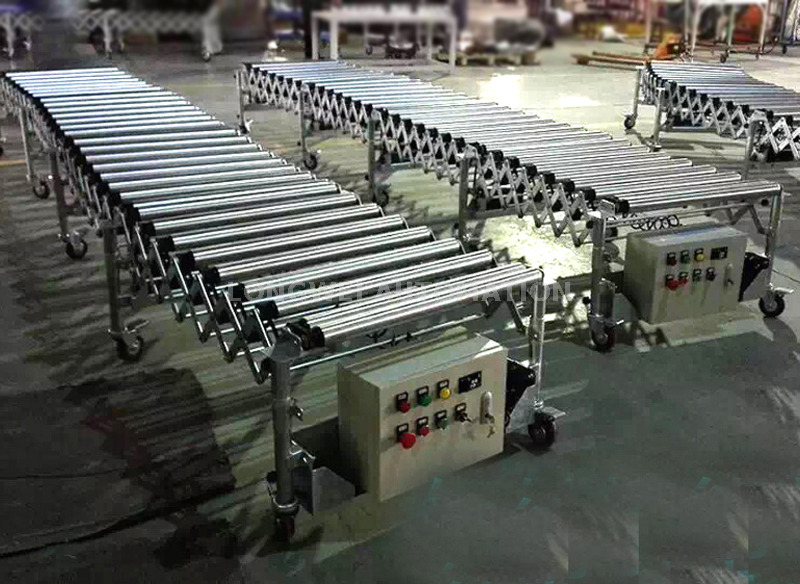

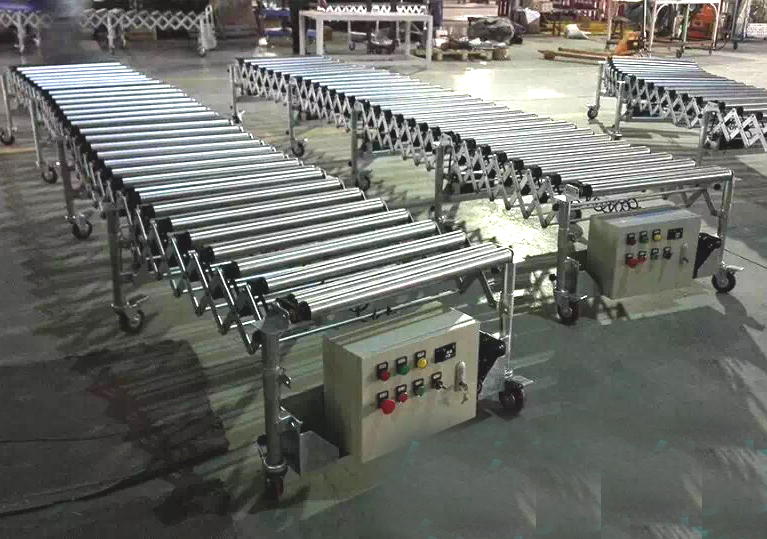

- السرعة القابلة للتعديل: يوفر التحكم في السرعة المتغيرة ضمن نطاق يتراوح بين 10 و 35 م/دقيقة ، مع خزانة تحكم كهربائية.

لسهولة التشغيل ، يتم تثبيت مفتاح بدء التشغيل ومفتاح إيقاف الطوارئ (E-Stop) في نهاية الناقل.

مواصفات  FD مرنة النقل الأسطوانة الآلية القابلة للتوسيع (DIA.50 ، السرعة قابلة للتعديل)

رقم النموذج	الوحدات	طول	عرض	ارتفاع	تحميل/وحدة	بكرات/وحدة	كمي الساقين	وزن
FD-50-450 × 1	1	450-1250	450	800-1000	100	9	2	68
FD-50-450 × 2	2	900-2500					3	110
FD-50-450 × 3	3	1350-3750					4	150
FD-50-450 × 4	4	1800-5000					5	190
FD-50-450 × 5	5	2250-6250					6	230
FD-50-450 × 6	6	2700-7500					7	270
FD-50-500 × 1	1	450-1250	500	800-1000	100	9	2	71
FD-50-500 × 2	2	900-2500					3	115
FD-50-500 × 3	3	1350-3750					4	157
FD-50-500 × 4	4	1800-5000					5	199
FD-50-500 × 5	5	2250-6250					6	241
FD-50-500 × 6	6	2700-7500					7	283
FD-50-600 × 1	1	450-1250	600	800-1000	100	9	2	76
FD-50-600 × 2	2	900-2500					3	122
FD-50-600 × 3	3	1350-3750					4	166
FD-50-600 × 4	4	1800-5000					5	210
FD-50-600 × 5	5	2250-6250					6	255
FD-50-600 × 6	6	2700-7500					7	298

نموذج رقم FD-50-500 × 4  مثال

سلسلة FD

قطر 50-رولر

500 عرض سطح النقل

× 4 وحدات

سعة التحميل

تم تصميم ناقل الأسطوانة المرن القابل للتوسيع للتعامل مع مجموعة واسعة من البضائع على شكل صندوق. عند تمديدها بالكامل ، يجب ألا تتجاوز الحد الأقصى لسعة التحميل لكل وحدة (تقاس بين أرجل الدعم) 100 كجم ، على افتراض عدم تطبيق أحمال التأثير.

العجلات

يتم استخدام عجلات الدوران الشاقة مع الفرامل لتحديد المواقع المستقرة أثناء معالجة الحزم.

السنانير المشتركة

للحصول على مسافات أطول ، يمكن استخدام خطافات المفاصل لتوصيل العديد من الناقلات القابلة للتوسيع المرنة من طرف إلى طرف.

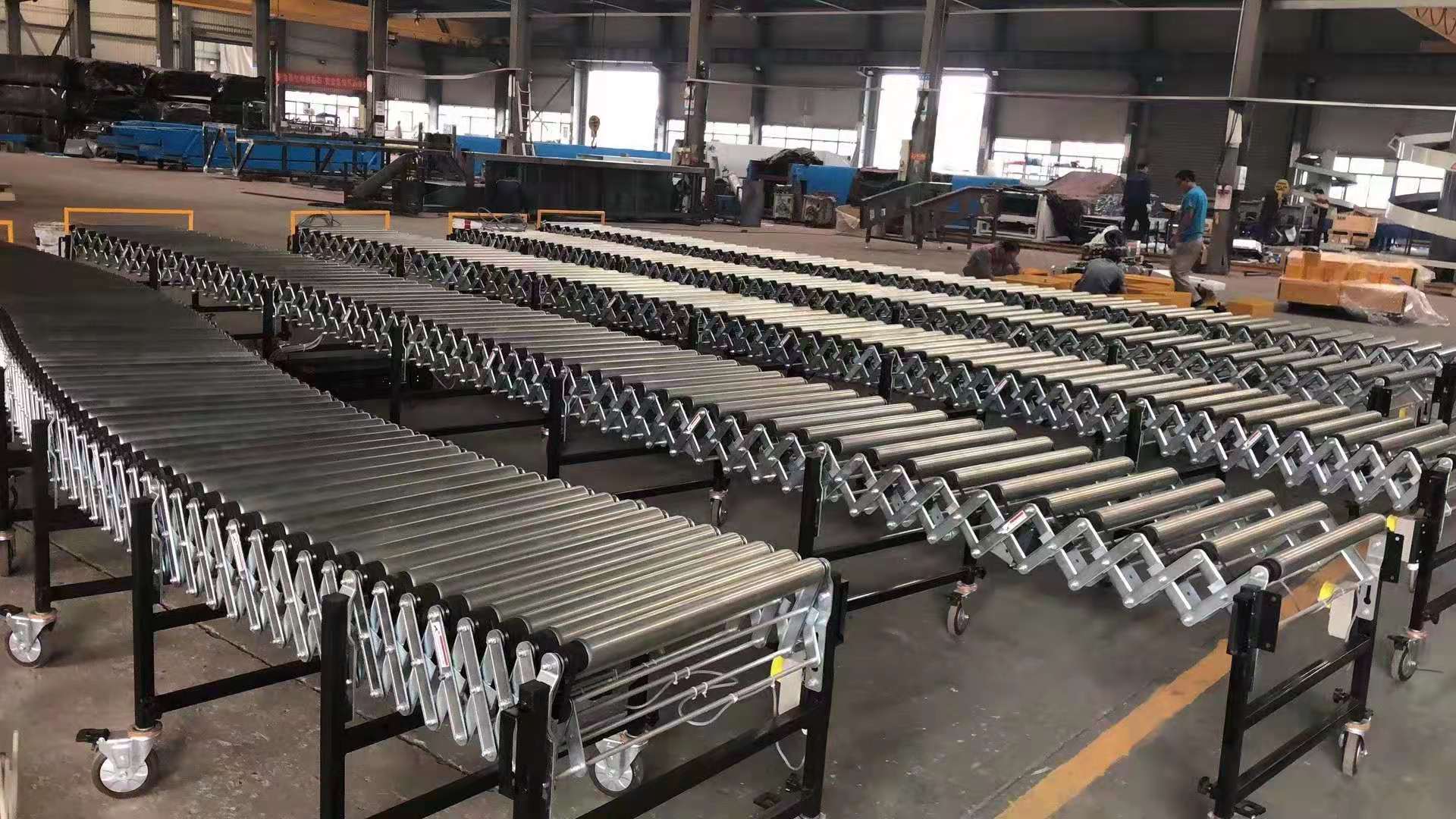

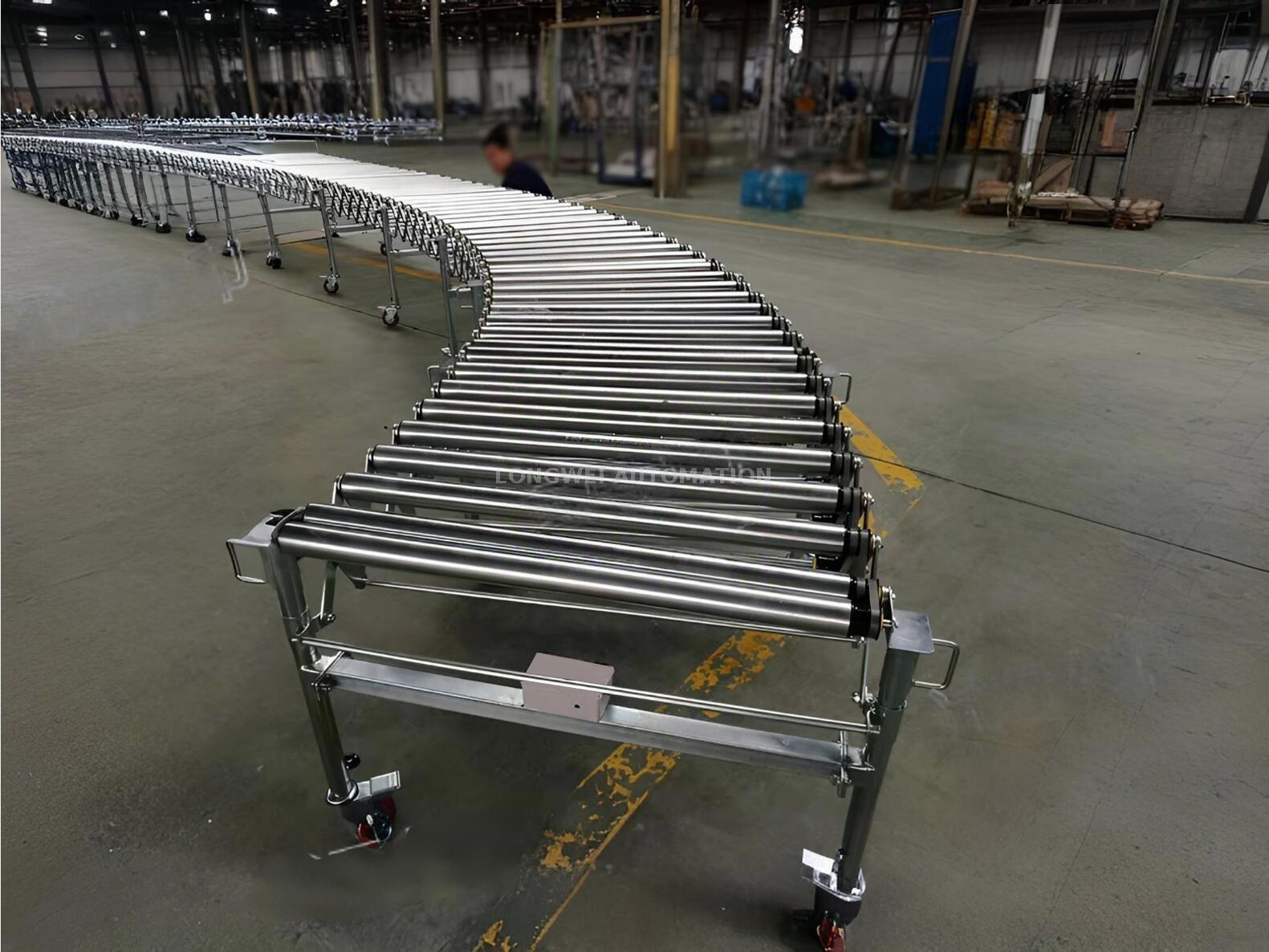

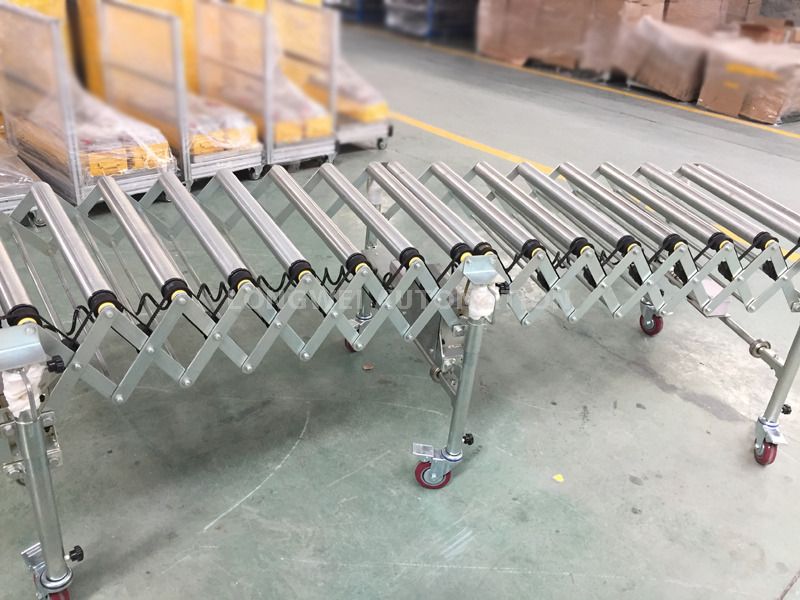

صورة المنتج
