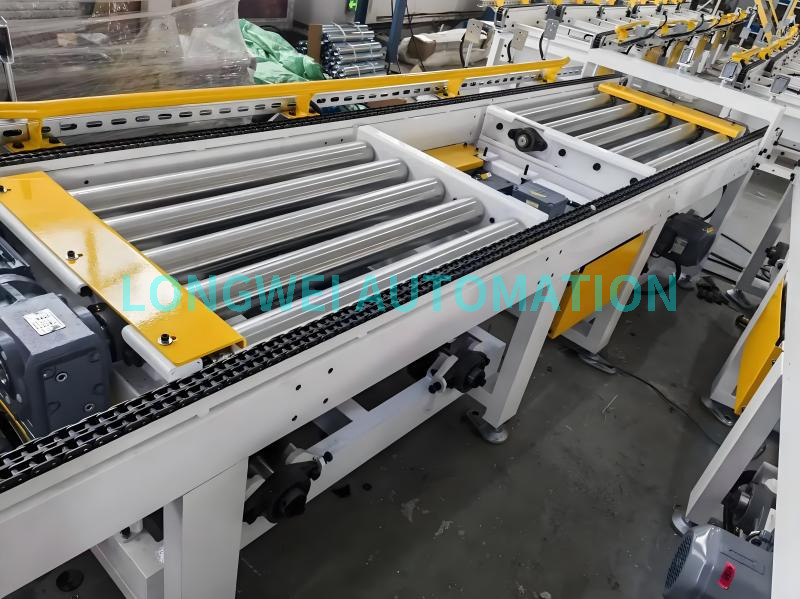

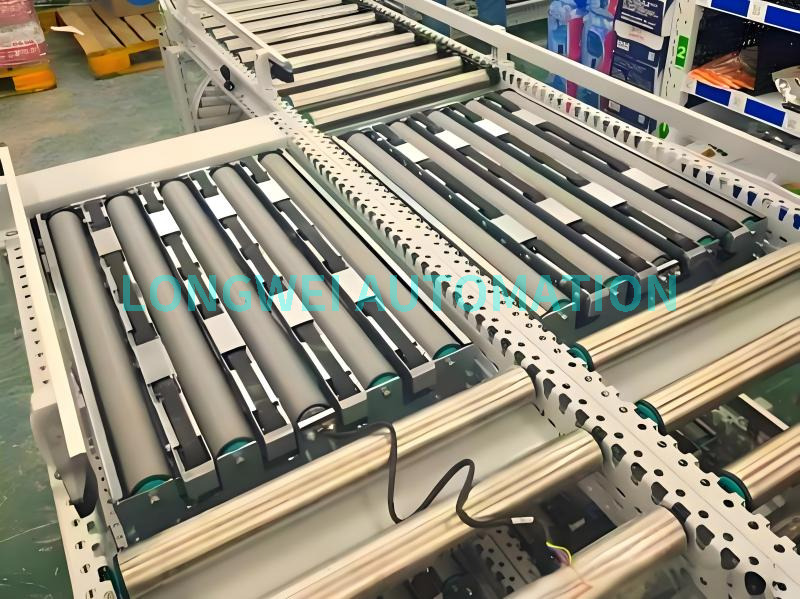

ناقل نقل الرفع المنبثق عالي السرعة من نوع الكامة الدقيقة

"نجم" خطوط الإنتاج الآلي عالية الأداء - آلية رفع الكامة

نظرة عامة على أنظمة الرفع والنقل

يعد الرفع والنقل وحدة وظيفية مهمة في الخدمات اللوجستية وخطوط الإنتاج الآلية. وتتمثل وظيفتها الأساسية في رفع البضائع عموديًا من خط النقل، ثم تغيير اتجاه النقل (عادة عند 90 درجة) من خلال آليات النقل (مثل الأحزمة، والبكرات، والسلاسل، وما إلى ذلك)، وأخيرًا خفضها وإعادة ضبطها لتحقيق إعادة توجيه المنتج أو دمجه أو تقسيمه أو تحديد موضعه بدقة.

الفئات الرئيسية للرفع والنقل

بناءً على معايير التصنيف المختلفة، يمكن تقسيم آلات الرفع والنقل إلى أنواع مختلفة. وفقًا لمصدر الطاقة للرفع، يتم تصنيفها إلى الرفع الهوائي، والرفع الكهربائي، والرفع الهيدروليكي. بناءً على آلية تشغيل الرفع، يتم تصنيفها إلى الرفع من النوع المقص، والرفع من النوع اللولبي/الرصاص، والرفع المتزامن من نوع الحزام/السلسلة، والرفع بآلية الارتباط/الأربعة أشرطة، والرفع من نوع الكامة.

التركيز الرئيسي: نقل رفع الكامة

آلية رفع الكامة هي نظام ميكانيكي يحول الحركة الدوارة إلى حركة رفع خطية دقيقة، وتستخدم على نطاق واسع في معدات التشغيل الآلي الحديثة عالية السرعة.

1. مبدأ العمل

المكون الأساسي عبارة عن كاميرا أسطوانية مصممة خصيصًا (أو كاميرا نهائية).

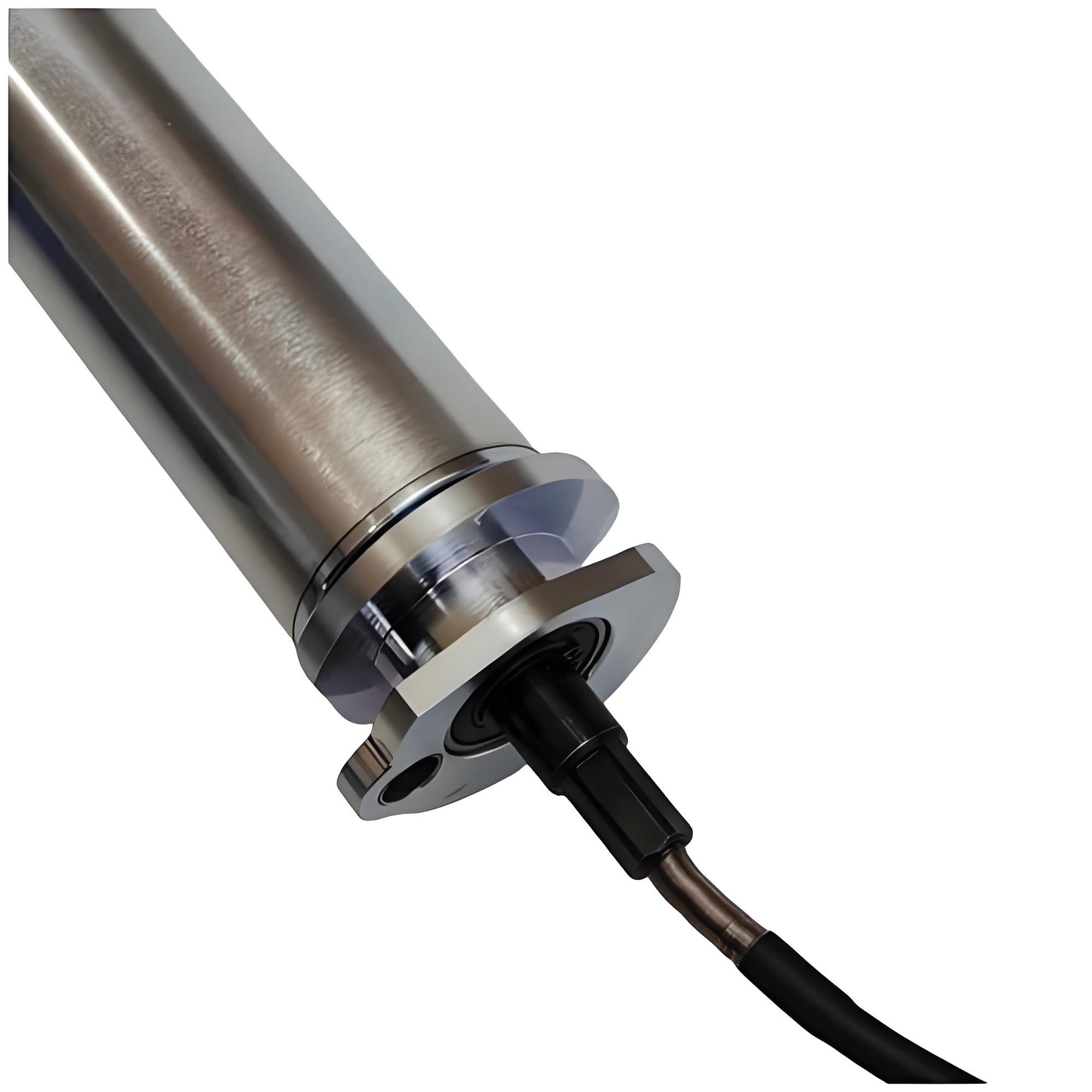

يقوم محرك سيرفو (أو أسطوانة تشغيل المحرك) بتشغيل الكاميرا للدوران بسرعة ثابتة.

تتحرك بكرات المحمل (التابعون) الموجودة داخل أخدود الكامة على طول منحنى ملف تعريف الكامة.

تعمل الأسطوانات على تشغيل منصة الرفع المتصلة أو قضيب الرفع لإكمال دورة كاملة من "الرفع – التثبيت (النقل) – الخفض – إعادة الضبط".

يتم تحديد السرعة والتسارع ووقت السكون أثناء عملية الرفع بالكامل من خلال شكل منحنى ملف تعريف الكامة.

2. المزايا الأساسية

• سرعة عالية ومعدل دورات مرتفع: تعد محركات الكامات عبارة عن ناقلات حركة صلبة بدون أي تأخير من العناصر المرنة، مما يتيح سرعات رفع ودورات تشغيل عالية للغاية (تصل إلى مئات الدورات في الدقيقة).

• ملف الحركة المصمم بدقة: من خلال تحسين منحنى الكامة (على سبيل المثال، الجيب المعدل والمنحنيات شبه المنحرفة المعدلة)، يمكن تحقيق عمليات بدء وتوقف سلسة للغاية، مما يقلل بشكل كبير من التأثير والاهتزاز والضوضاء لحماية البضائع.

• تحديد موضع دقيق وقفل ذاتي: أثناء مرحلة "السكن (النقل)"، يتميز ملف تعريف الكامة بقوس متحد المركز (جزء ساكن)، حيث تظل منصة الرفع مستقرة عند أعلى نقطة. يمكن للمحرك الحفاظ على موضعه دون استخدام المكابح، مما يضمن إجراءات نقل موثوقة.

• موثوقية عالية وعمر افتراضي طويل: هيكل ميكانيكي خالص مع صيانة بسيطة، مما يوفر عمر خدمة طويل تحت التشحيم المناسب.

• تزامن ممتاز: يمكن لمحرك واحد مزامنة نقاط الرفع المتعددة بسهولة عبر عمود كامات واحد، مما يضمن استقرار المنصة.

3. التكوينات الهيكلية النموذجية

• الرفع بكاميرا واحدة: مناسب للتطبيقات ذات أحمال الرفع الصغيرة وأحجام المنصات المدمجة.

• كاميرا مزدوجة (أو أكثر) رفع متماثل: هذا هو التكوين الأكثر شيوعًا. يقوم العمود الطويل المستمر بتشغيل كاميرتين متطابقتين أو أكثر للتدوير بشكل متزامن، مما يؤدي إلى رفع المنصة من كلا الجانبين (أو نقاط متعددة) في وقت واحد. وهذا يضمن رفعًا سلسًا دون تشويش، مما يجعله مثاليًا لخطوط النقل الأوسع.

• مجموعات الكامة والربط: يتم استخدام مبادئ الرافعة أحيانًا لتضخيم حركة الكامة الصغيرة إلى حركة منصة أكبر أو لتغيير اتجاه القوة.

4. السيناريوهات القابلة للتطبيق

• بيئات الإنتاج عالية الكفاءة (الدورة العالية)، مثل السيارات والإلكترونيات 3C وخطوط إنتاج بطاريات الطاقة الجديدة.

• التطبيقات ذات المتطلبات الصارمة للتشغيل السلس والضوضاء المنخفضة، مثل صناعات الأغذية والأدوية والتجميع الدقيق.

• تتطلب محطات العمل تحديد المواقع بدقة عالية وثباتًا ثابتًا لفترات طويلة.

• نقل المواد بأحمال خفيفة إلى متوسطة (تصل عادةً إلى عدة مئات من الكيلوجرامات).

5. المقارنة مع أنظمة الرفع الكهربائية الهوائية/القياسية.

تمثل آلة نقل الرفع التي تعمل بالكامة حلاً متطورًا وعالي السرعة وموثوقًا للغاية لتطبيقات الرفع والنقل. على الرغم من أنها تنطوي على تكاليف أولية أعلى وتعقيد في التصميم، إلا أن أداء الحركة الذي لا مثيل له والتشغيل السلس يجعلها التكنولوجيا المفضلة في مجالات الأتمتة مع المتطلبات الصارمة لكفاءة الإنتاج والجودة التشغيلية.

عند اختيار نوع نقل الرفع، يجب تقييم عوامل مثل سعة الحمولة والسرعة ووقت الدورة ومتطلبات السلاسة ودقة التحكم وقيود الميزانية بشكل شامل. تحقق آلية الرفع المعتمدة على الكامة التوازن الأمثل بين السرعة والثبات، مما يجعلها آلية "نجمة" في خطوط الإنتاج الآلية عالية الأداء.
