بكب-R
RONWIN
HS Code: 8431390000
تحديد موقع الدور: إنه "التابع" في النظام، وليس "القائد".
النواة الوظيفية: وتشمل وظائفها الرئيسية دعم وزن الحزام الناقل والمواد، وتغيير اتجاه حركة الحزام الناقل، وزيادة زاوية التفاف الحزام الناقل على بكرة القيادة. الفرق الأساسي بينه وبين أسطوانة القيادة هو:
أسطوانة القيادة (الأسطوانة النشطة): متصلة بالمحرك ومخفض السرعة، وهي مصدر الطاقة، "سحب" أو "دفع" الحزام الناقل من خلال الاحتكاك.
الأسطوانة المدفوعة (الأسطوانة الوسيطة): لا توجد طاقة، وتدور بشكل سلبي.

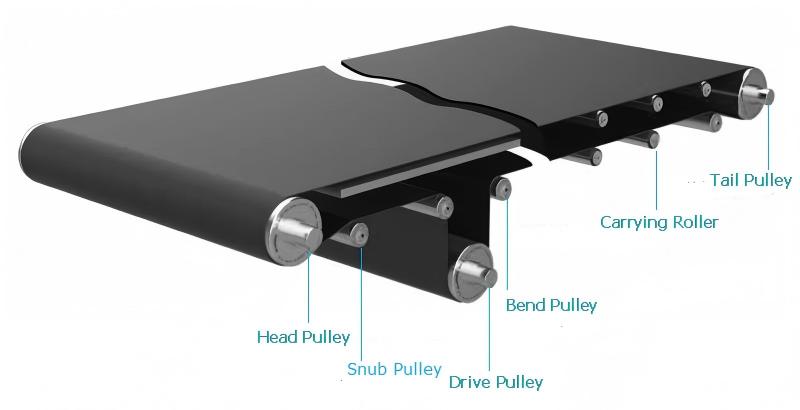

على أساس موقعها ووظيفتها في نظام النقل، يمكن تصنيف الأسطوانات الوسيطة إلى الفئات الرئيسية التالية.
المنصب: يتم تثبيتها على الشريط العلوي للناقل الموجود في منطقة التحميل والأقسام المتوسطة.
الوظيفة: يدعم بشكل مباشر وزن المادة والحزام الناقل، مما يضمن التشغيل السلس للحزام.
الأنواع الشائعة:
وحدات التباطؤ: تتكون عادةً من ثلاث أو خمس بكرات مرتبة على شكل حوض لزيادة سعة التحميل ومنع انسكاب المواد.
التباطؤ المسطح: بكرات مفردة مستقيمة تستخدم لنقل البضائع المعبأة أو في أقسام ذات حمولات أخف.
تباطؤ الصدمات: يتم تركيب هذه الأسطوانات عند نقاط التحميل، وتحتوي على حلقات مطاطية على السطح لامتصاص تأثير المواد وحماية الحزام الناقل.
المنصب: يتم تثبيته على الشريط السفلي للناقل، على طول المسار حيث يعود الحزام إلى بكرة القيادة بعد التفريغ.
الوظيفة: دعم حزام العودة الفارغة.
الأنواع الشائعة: عادة العاطلون المسطحون. في بعض الأحيان يتم استخدام وحدات التباطؤ على شكل حرف V أو على شكل حرف V العكسي للمساعدة في تدريب الحزام ومنع سوء المحاذاة.
المنصب: يتم تركيبه على الرأس أو الذيل أو جهاز الشد أو أي مكان يتطلب تغيير اتجاه الحزام.
الوظيفة: تمكين الحزام الناقل من الدوران 180 درجة، 90 درجة، أو بزوايا أخرى.
الخصائص: عادةً ما تكون أكبر حجمًا وتتكون من أسطوانة كاملة بدلاً من مجموعة من الأسطوانات الصغيرة المتعددة. البكرة الخلفية هي النوع الأكثر شيوعًا من أسطوانة الانحناء الوسيطة، حيث تنقل الحزام من حالة العودة إلى حالة الحمل.
المنصب: عادة ما يتم تركيبه بالقرب من أسطوانة القيادة، مع الضغط على الجانب الحامل للحزام الناقل.
الوظيفة: زيادة زاوية الالتفاف والاحتكاك بين الحزام الناقل وبكرة القيادة، مما يمنع الانزلاق ويضمن نقل الطاقة بشكل فعال.

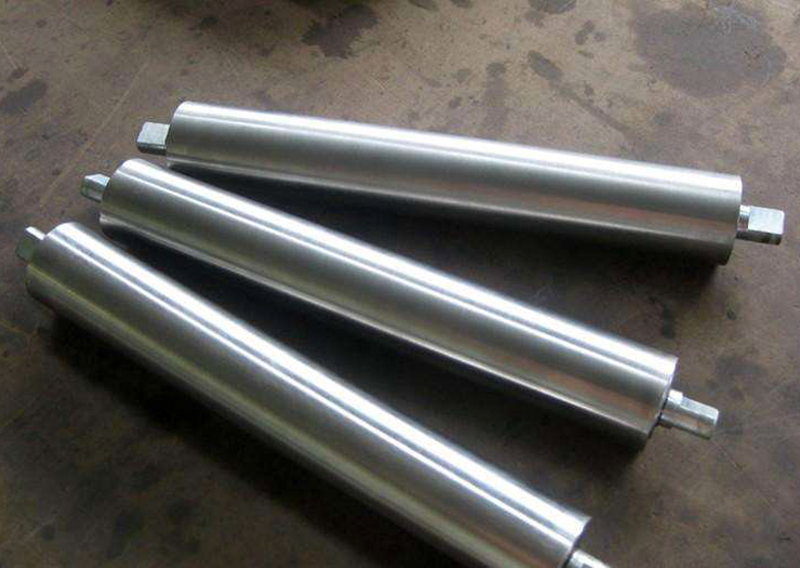

تتكون الأسطوانة الوسيطة النموذجية عمومًا من المكونات التالية.
جسم الأسطوانة: الجزء الرئيسي من الأسطوانة. تشمل المواد الشائعة ما يلي:
الأنابيب الفولاذية: المادة الأكثر استخدامًا، وتتميز بتكلفة منخفضة وقوة جيدة.
PVC/البلاستيك: مقاوم للتآكل وخفيف الوزن، وغالبًا ما يستخدم في الصناعات ذات المتطلبات الصحية أو المضادة للتآكل، مثل قطاعات المواد الغذائية والكيميائية.
الفولاذ المقاوم للصدأ: يوفر مقاومة عالية للتآكل ويلبي معايير النظافة الصارمة، مما يجعله مناسبًا لصناعات مثل الأغذية والأدوية.
رمح: عادة ما تكون مصنوعة من الفولاذ الكربوني، وهي تمر عبر مركز جسم الأسطوانة وتعمل كمكون أساسي للحمل.
محامل: يتم تركيبها على طرفي العمود لضمان دوران سلس ومرن للأسطوانة. تشمل الأنواع الشائعة محامل كروية ذات أخدود عميق ومحامل ذات بكرات إبرية. أداء الختم أمر بالغ الأهمية لمنع دخول الغبار والرطوبة.
الأختام: قم بحماية المحامل عن طريق منع تسرب مواد التشحيم ودخول الملوثات، مما يؤدي إلى إطالة عمر خدمة الأسطوانة بشكل كبير.
قبعات النهاية/الحلقات: قم بتأمين موضع المحامل والعمود.
على الرغم من أن الأسطوانات الوسيطة عبارة عن مكونات سلبية، إلا أن حالتها تؤثر بشكل مباشر على تشغيل نظام النقل بأكمله.
1. المصدر الأساسي لمقاومة التشغيل: حوالي 60%-70% من مقاومة تشغيل الناقل تأتي من المقاومة الدورانية للبكرات الوسيطة. لذلك، فإن الأسطوانات الوسيطة ذات الجودة العالية والتي تدور بسلاسة يمكن أن تقلل بشكل كبير من استهلاك الطاقة.
2. عمر الحزام الناقل.
اللفات المحظورة أو "الميتة": يمكن أن تسبب احتكاكًا شديدًا مع الحزام الناقل، مما يؤدي إلى تآكل غطاء الحزام المطاطي بسرعة وحتى تشكيل خطر نشوب حريق.
مشكلات المحاذاة الخاطئة/التتبع: قد تؤدي هذه المشكلات إلى تآكل حواف الحزام الناقل وتمزقه.
3. استقرار نقل المواد: إن التباعد والمرونة في حمل الأسطوانات الوسيطة يؤثر بشكل مباشر على النقل السلس للمواد، مما يمنع الانسكاب والاهتزاز.
4. مصدر الضوضاء: المحامل التالفة أو الأسطوانات الوسيطة غير المشحمة بشكل كافٍ يمكن أن تولد ضوضاء كبيرة.
تحميل: حدد قطر الأسطوانة، وقطر العمود، ونوع المحمل بناءً على وزن المادة وكثافتها.

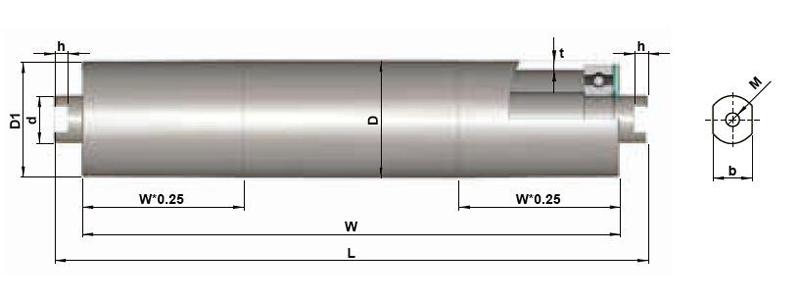

قياسي | نطاق الحجم | ملاحظة | ||||
| ضياء الأنبوب. (د) | جدار الأنبوب (ر) | رمح ضياء. (د1) | تحمل رقم الموديل | طبل (د1) | W | |
| Φ51 | 3.0 | Φ20 | 6204 | / | 450 ~ 1300 | |
| Φ59 | 6.0 | Φ25 | 6205 | Φ58 | 70~1300 | |
| Φ69 | 4.5 | Φ30 | 6206 | Φ68 | 70~1300 | |
| Φ75 | 4.5 | Φ25/Φ30 | 6205/6208 | Φ74 | 70~1300 | |
| Φ79 | 4.5 | Φ25/Φ30 | 6205/6206 | Φ77.6 | 70~1300 | |
| Φ87 | 6.0 | Φ25/Φ35 | 6205/6307 | Φ85.6 | 70~1300 | |
| Φ100 | 6.0 | Φ30/Φ40 | 6306/6308 | Φ98 | 70~1800 | |
| Φ112 | 6.0 | Φ30/Φ35 | 6306/6307 | Φ110 | 70~1800 | |
| Φ119 | 6.0 | Φ30/Φ40 | 6306/6408 | Φ117 | 70~1800 | |

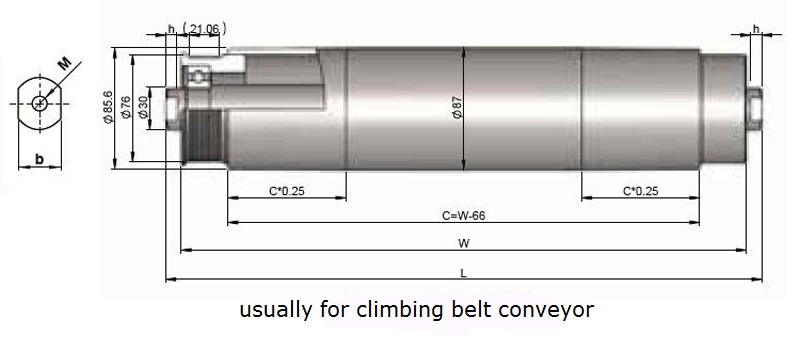

| Φ87 | 4.5 | Φ30 | 6206 | Φ85.6 | 70~1300 | بكرة بوليفي فولاذية |
البيئة: تحدد ظروف مثل الرطوبة أو درجة الحرارة المرتفعة أو التآكل أو متطلبات درجة الغذاء المادة ونوع الختم.
سرعة الحزام الناقل: تتطلب البيئات عالية السرعة توازنًا ديناميكيًا أفضل ومحامل ذات جودة أعلى.
طريقة التثبيت: وضح ما إذا كانت الأسطوانة تستخدم لأغراض الحمل أو الإرجاع أو إعادة التوجيه.
عمليات التفتيش المنتظمة: استمع إلى الضوضاء غير العادية وتحقق من عدم دوران البكرات.
الاستبدال في الوقت المناسب: استبدل الأسطوانات المدفوعة التالفة أو المضبوطة أو غير المرنة فور اكتشافها.
صيانة النظافة: منع تراكم المواد على طرفي البكرات لضمان دوران سلس.
تلتزم Longwei Automation بتزويدك ببكرة ناقلة حزامية قياسية ومتسلسلة عالية القوة وعالية الجودة بالإضافة إلى تقنيات اللحام عالية القوة والمعالجة الدقيقة. يمكنك الاعتماد علينا لنقدم لك محطة متكاملة لحمل حلول البكرات الوسيطة، والرأس والذيل، والدفع، والثني، والصد، وبكرة السحب.
