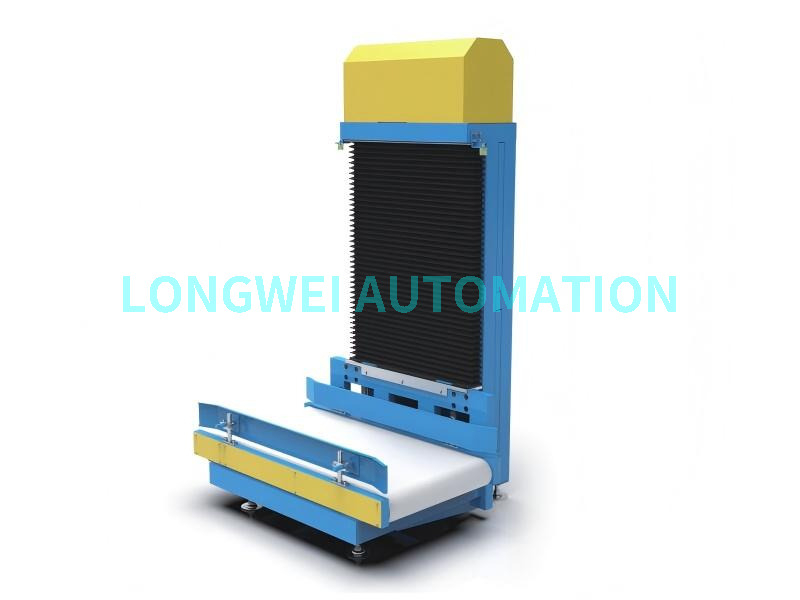

تُعرف أيضًا باسم الرافعة ذات العمود الواحد أو الرافعة الرأسية ذات الذراع الواحدة، وتعد آلة الرفع ذات الذراع الواحدة واحدة من القطع الأساسية للمعدات في الأنظمة اللوجستية الذكية الحديثة لتحقيق النقل الآلي عبر الأرضية والارتفاع المتقاطع. يمنحها هيكلها الفريد ومبادئ عملها مزايا لا يمكن الاستغناء عنها في سيناريوهات تطبيق محددة.
التعريف: آلة الرفع ذات الذراع الواحدة عبارة عن جهاز ميكانيكي يستخدم عمودًا واحدًا (أو إطارًا) للدعم والتوجيه. تعمل آلية الرفع (مثل السلسلة أو الحزام أو الحبل السلكي التي يتم تشغيلها بواسطة محرك سيرفو) المثبتة على العمود على تشغيل منصة حاملة (شوكة، منصة نقالة، حزام ناقل، إلخ) للتحرك عموديًا لأعلى ولأسفل في حركة ترددية.
مبدأ العمل: عند تلقي التعليمات، يقوم نظام التحكم بتنشيط محرك القيادة. يقوم نظام النقل بعد ذلك بتحريك المنصة الحاملة بدقة على طول قضبان توجيه العمود إلى الأرضية المستهدفة. بمجرد وصول البضائع الموجودة على المنصة، يمكن تحميلها أو تفريغها تلقائيًا عبر جهاز النقل الخاص بها (على سبيل المثال، البكرات، الحزام) أو عن طريق معدات خارجية (على سبيل المثال، عربات النقل المكوكية، ومركبات AGV، والروبوتات)، مما يتيح التدفق الرأسي المستمر للمواد.
المزايا: هيكل مدمج، مساحة صغيرة (عادة حوالي 1-2 متر مربع فقط)، متطلبات منخفضة لتخطيط الموقع، تسهيل تركيب "التوصيل والتشغيل" في المصانع الحالية.
العيوب: بالمقارنة مع المصاعد ذات الذراعين (العمود المزدوج)، فإن سعة الحمولة وحجم المنصة عادة ما تكون محدودة إلى حد ما، ويكون الاستقرار أقل قليلاً من هيكل العمود المزدوج.
يمكن تخصيصها وفقا لشكل البضائع. تشمل الأنواع الشائعة ما يلي:
منصة الأسطوانة: لحمل المنصات أو حقائب اليد، مما يتيح الاتصال السلس مع خطوط النقل على مستوى الأرضية.
منصة الحزام: لنقل العناصر السائبة والطرود والكرتون.
منصة غير مدعومة: تتطلب AGVs أو رافعات شوكية للتحميل/التفريغ.
لوحة تركيبات مخصصة: للتعامل مع الأجزاء في صناعات محددة (مثل السيارات والأجهزة).
محرك الأقراص: يستخدم عادة محركات مؤازرة أو محركات تحويل التردد لتحقيق بدء/إيقاف سلس وتحديد المواقع بدقة (دقة تحديد المواقع يمكن أن تصل إلى ± 1 مم).
الأمان: مزود بأجهزة أمان متعددة مثل:
جهاز منع السقوط: جهاز أمان ميكانيكي لمنع سقوط المنصة في حالة انقطاع التيار الكهربائي أو عطله.
توقفات الحدود المتعددة: مفاتيح الحد العلوي/السفلي، وأجهزة الاستشعار الكهروضوئية، وما إلى ذلك.
قفل الباب: يمنع تشغيل الماكينة في حالة عدم إغلاق أبواب الأمان في أي طابق.
ستائر/حواجز حماية خفيفة للسلامة: تمنع الأفراد من دخول المناطق الخطرة.
استغلال المساحة العالية: تصميم ذو عمود واحد، ومساحة صغيرة، ومناسب بشكل خاص للمشروعات التحديثية ذات المساحة المحدودة.
كفاءة عالية: سرعة رفع عمودية سريعة (تصل إلى 1-2 م/ث)، تسارع عالي، مما يتيح الاستجابة السريعة لأوامر النظام.
تكامل آلي عالي: تكامل سهل مع WMS (نظام إدارة المستودعات) وWCS (نظام التحكم في المستودعات) للتشغيل الآلي بدون طيار بالكامل.
مرونة جيدة: يمكن تخصيصها بمرونة بناءً على ارتفاع الأرضية، وسعة الحمولة، والسرعة، واتجاه المدخل/المخرج، وما إلى ذلك.
فعالية عالية من حيث التكلفة: بالنسبة لمتطلبات الحمل والإنتاجية المتوسطة، تكون تكلفتها عادة أقل من مصاعد الشحن الكبيرة أو الناقلات العمودية المستمرة المعقدة.
المستودعات متعددة الطوابق أو مراكز التوزيع: تربط خطوط النقل في طوابق مختلفة للداخل/الخارج التلقائي للمنصات/حقائب اليد.
ورش الإنتاج: نقل المواد بين العمليات الأولية/النهائية (على سبيل المثال، التجميع في الطابق الأول، والتعبئة في الطابق الثاني، والشحن في الطابق الثالث).
مراكز تنفيذ التجارة الإلكترونية: تتعامل مع حركة حمل البضائع العمودية في أنظمة انتقاء "البضائع إلى الشخص".
مناولة الأمتعة في المطار: الفرز/التحويل العمودي في أنظمة مناولة الأمتعة.
لوجستيات المستشفى: نقل هادئ وسلس للأدوية والأدوات الطبية والبياضات وما إلى ذلك.
الخدمات اللوجستية على مستوى المصنع: تغذية وتفريغ المواد لخطوط الإنتاج الآلية.
المعلمات الرئيسية التي يجب التركيز عليها أثناء الاختيار
| الطول (لتر) | الطول = 200 مم - 300 مم |
| العرض (ث) | 300 مم ≥ عرض ≥ 800 مم |
| الارتفاع (ح) | 300 مم ≥H 2500 مم |
| سرعة الرفع (الخامس) | ≥40 م/دقيقة |
| قدرة التحميل | ≥100 كلغ |
تعتبر آلة الرفع ذات الذراع الواحدة حلاً مناولة رأسية فعالاً ومرنًا وموفرًا للمساحة في أنظمة التشغيل الآلي للخدمات اللوجستية. إنه يحل التعارض بين "المساحة المحدودة" و"ترقية الأتمتة" بشكل مثالي، ويعمل بمثابة "جسر عمودي" رئيسي يربط خطوط النقل المستوية ثنائية الأبعاد بمساحة تخزين ثلاثية الأبعاد. عند التخطيط لنظام لوجستي، فإن اختيار آلة رفع مناسبة ذات ذراع واحدة بناءً على الإنتاجية والحمولة والمساحة والميزانية المحددة يمكن أن يعزز بشكل كبير تدفق وكفاءة النظام بأكمله.
