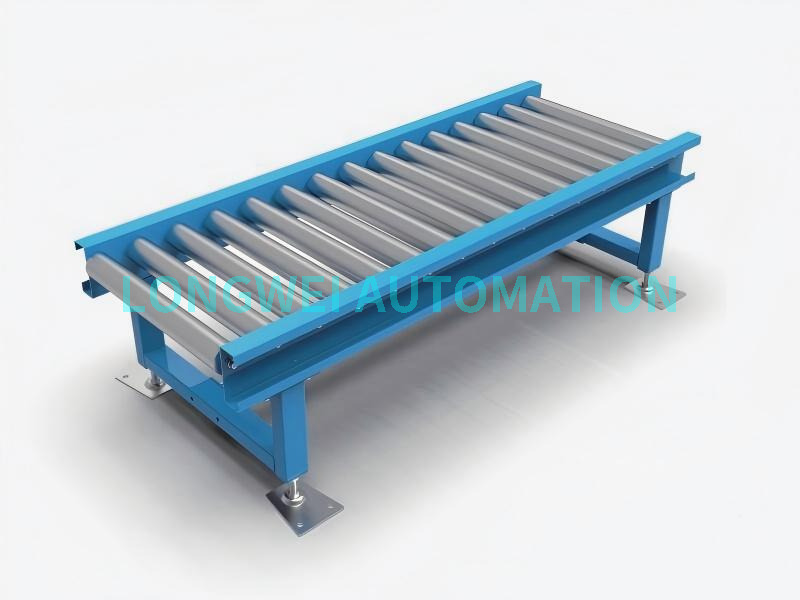

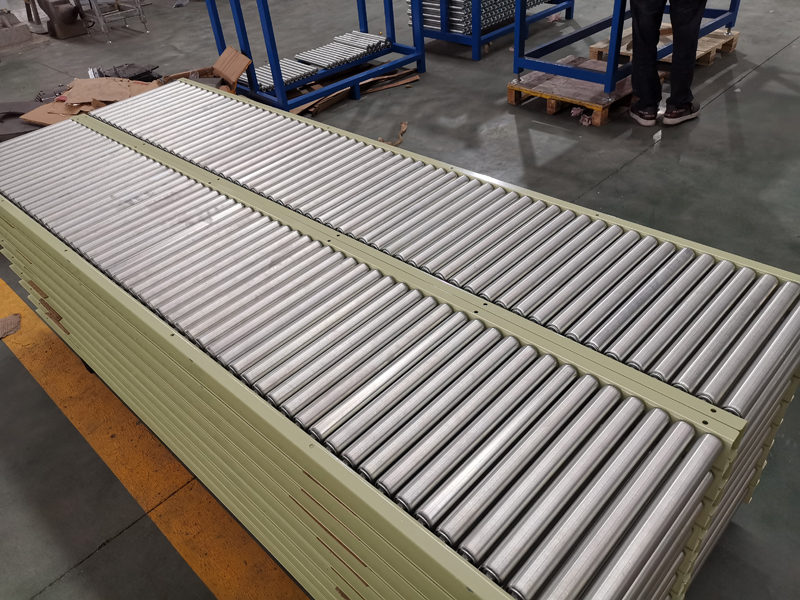

الناقل الأسطواني غير المُدار، والمعروف أيضًا باسم الناقل الأسطواني بالجاذبية، هو نظام بسيط ومتعدد الاستخدامات وفعال من حيث التكلفة لمعالجة المواد. مبدأها الأساسي هو استخدام الجاذبية أو القوة اليدوية لتحريك العناصر. الأسطوانات غير متصلة بمحرك؛ وبدلاً من ذلك، فإنها تدور بحرية على محاورها. تتحرك العناصر الموضوعة على الناقل إلى الأسفل عندما يتم ضبط الناقل على انخفاض طفيف، أو يتم دفعه على طول قسم المستوى.
توجد الناقلات الأسطوانية غير الآلية في كل مكان في الصناعات التي تحتاج إلى نقل البضائع بكفاءة عبر مسافات قصيرة إلى متوسطة. وتشمل تطبيقاتهم.
التحميل والتفريغ: التطبيق الأكثر شيوعًا هو في أرصفة تحميل الشاحنات. يمكن تفريغ البضائع بسهولة من الشاحنة وتوجيهها عبر ناقل هبوط إلى منطقة الفرز، أو تحميلها عن طريق دفعها إلى أعلى في الشاحنة.
خطوط التجميع: تستخدم في التصنيع لنقل الأجزاء أو المنتجات بين محطات العمل. يمكن للمشغلين تدوير العنصر في مكانه للتجميع دون قيود الحزام الكهربائي.
التراكم والتدريج: مثالي للاحتفاظ بالمنتجات مؤقتًا قبل الخطوة التالية في العملية (على سبيل المثال، قبل التعبئة أو الفحص أو الشحن). نظرًا لعدم وجود ضغط من الحزام المتحرك، يمكن للأشياء أن تستقر دون ضغط خلفي.
الفرز وانتقاء الطلبات: في المستودعات، يتم استخدام ناقلات الجاذبية في وحدات الانتقاء. يمكن لملتقطي الطلبات السير بجانب الناقل، والتقاط العناصر من الرفوف ووضعها على بكرات لتنزلق إلى محطة التعبئة.
مناطق التعبئة والتدريج: تُستخدم في مقاعد التعبئة حيث يحتاج العمال إلى نقل الصناديق الكرتونية المعبأة بعيدًا عن محطتهم دون عناء.
توصيل أقسام الناقل بالطاقة: تعمل كأقسام تجسير غير مكلفة بين ناقلين يعملان بالطاقة (على سبيل المثال، بين ناقل الحزام وناقل الأسطوانة).
إن ميزات الناقلات الأسطوانية غير المدفوعة تجعلها مناسبة للتطبيقات المذكورة أعلاه.
فعالة من حيث التكلفة: تتميز بتكلفة أولية منخفضة جدًا مقارنة بأنظمة النقل التي تعمل بالطاقة. لا توجد محركات أو محركات أقراص أو مكونات كهربائية للشراء أو التثبيت.
صيانة منخفضة: مع عدم وجود محركات أو محركات أو أدوات تحكم معقدة، هناك القليل جدًا الذي يمكن أن يتعطل. تتضمن الصيانة عادةً ضمان دوران الأسطوانات بحرية وتشحيم المحامل في بعض الأحيان.
سهلة التركيب ومرنة: فهي وحدات معيارية ويمكن إعدادها أو إعادة تكوينها أو نقلها بسهولة دون مهارات فنية متخصصة. يمكن بناؤها في أقسام مستقيمة ومنحنيات وخطوط محفزة.
كفاءة في استخدام الطاقة: لا تستهلك أي كهرباء، مما يجعلها خيارًا صديقًا للبيئة ومنخفض التكلفة التشغيلية.
تشغيل هادئ: الصوت الوحيد هو دوران العناصر والبكرات، مما يجعلها مثالية لبيئات العمل حيث يشكل الضوضاء مصدر قلق.
التعامل مع الأحمال المتنوعة: يمكن التعامل مع مجموعة واسعة من أحجام العناصر والأوزان والمواد، بشرط أن تكون العناصر ذات قاع صلب ومسطح. إنها ممتازة للكرتون، وحقائب اليد، والطبول، والمنصات النقالة.
يتطلب انخفاضًا أو قوة يدوية: للتحرك دون دفع يدوي، يجب ضبط الناقل على منحدر هبوطي (عادةً من 1.5% إلى 3% حسب وزن الحمولة). على سطح مستو، يجب دفع العناصر.
التحكم المحدود: لا توجد إمكانية للتحكم في سرعة الناقل أو تشغيله أو إيقافه تلقائيًا. ستستمر العناصر في التدحرج حتى تواجه المقاومة (عنصر آخر، أو توقف، أو نهاية السطر).
ليست للأحمال الهشة أو غير المستقرة: تعتمد الحركة على الجاذبية، مما قد يتسبب في زيادة سرعة العناصر واصطدامها إذا لم يتم التحكم فيها بشكل صحيح. العناصر ذات القاع غير المستوي أو الناعم ليست مناسبة.
يقتصر على المسارات المستقيمة أو المنحنية البسيطة: على الرغم من توفر المنحنيات، إلا أن التوجيه المعقد والرفع العمودي مستحيل بدون نظام مدعوم.
| ميزة | الوصف | ضمنا |
|---|---|---|
| مصدر الطاقة | الجاذبية أو الدفع اليدوي | برو: تكلفة الطاقة صفر. السلبيات: يتطلب منحدرًا أو جهدًا بشريًا. |
| التكلفة | انخفاض الاستثمار الأولي | اقتصادية للغاية لتدفق المواد البسيط. |
| الصيانة | منخفض جدًا | تقليل وقت التوقف عن العمل وتكاليف موظفي الصيانة. |
| مستوى الضوضاء | هادئ جدا | مناسبة للمكاتب وغرف البيع بالتجزئة ومناطق التجمع الهادئة. |
| التحكم في التحميل | الحد الأدنى | غير مناسب لتحديد المواقع بدقة أو العمليات الآلية. |
| المرونة | عالية (وحدات) | من السهل التكيف مع احتياجات التخطيط المتغيرة. |
| نوع التحميل | العناصر الصلبة ذات القاع المسطح | ليس للحقائب أو الأجزاء السائبة أو الأشكال غير المنتظمة. |
في الختام، يعتبر الناقل الأسطواني غير المقاد هو العمود الفقري للتعامل البسيط مع المواد. يتمحور تطبيقه في أي مكان توجد فيه حاجة إلى حركة غير مكلفة وموثوقة ومنخفضة الصيانة للعناصر القوية حيث لا يلزم التشغيل الآلي الكامل.

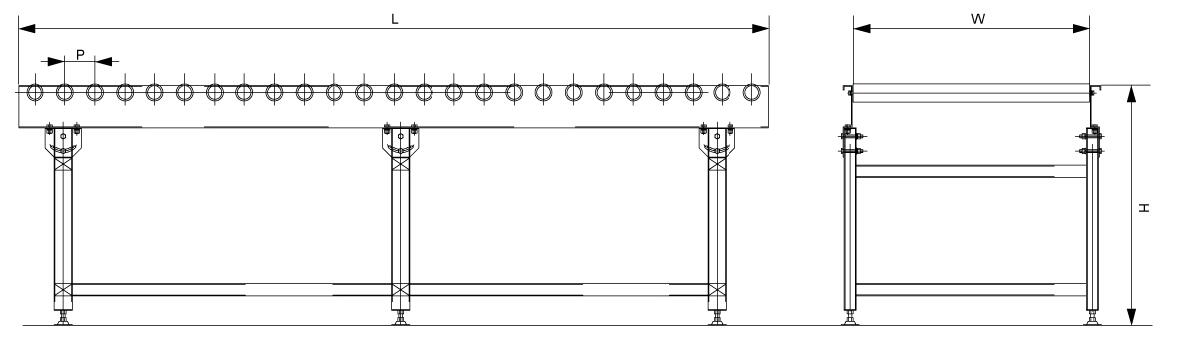

رقم الموديل - العرض الداخلي للحامل (W) - ارتفاع الحامل (H) - طول الحامل (L) - قطر الأسطوانة (D) - درجة الأسطوانة (P)
رقم الطلب. مثال (الوحدة ملم): SR100-500-600-1000-50-75
| مواصفات الناقل الأسطواني المستقيم غير المقاد SR100 | |
|---|---|
| قطر الأسطوانة (مم) | 25، 38، 50، 60، 76، 80، 89 |
| الملعب الأسطوانة (مم) | 75، 100، 150 |
| طول الرف | 2 م، 3 م 4 م، 5 م أو بناء على طلب العميل |
| العرض الداخلي للرف (مم) | 500، 600، 700، 800، 900، 1000، 15000 أو بناء على طلب العميل |
| ارتفاع الرف (مم) | 300-1500، اقترح 400 |
| مادة الرف | لوحة مطوية من الصلب، ملف ألومنيوم |
| مادة داعمة للساق | أنبوب فولاذي مستطيل، ملف ألومنيوم |
| لون الناقل | بخاخ بلاستيكي، اللون قيد التشغيل طلب العميل |
وحدة ناقل الأسطوانة الجاذبية لنظام رف تدفق الكرتون
ناقل أسطواني الجاذبية مع عجلة لنقل المواد المعبأة في الصناديق

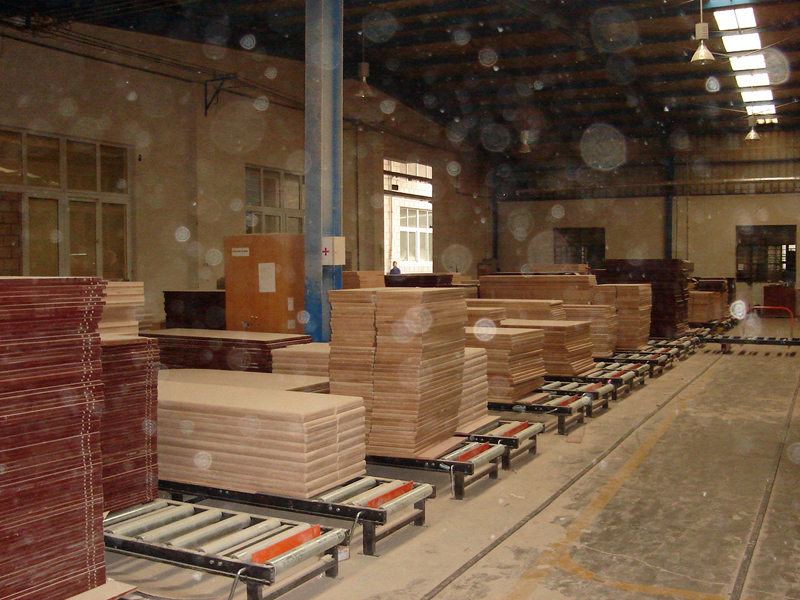

ناقل أسطواني الجاذبية مع توقف نهائي لمصنع الأثاث

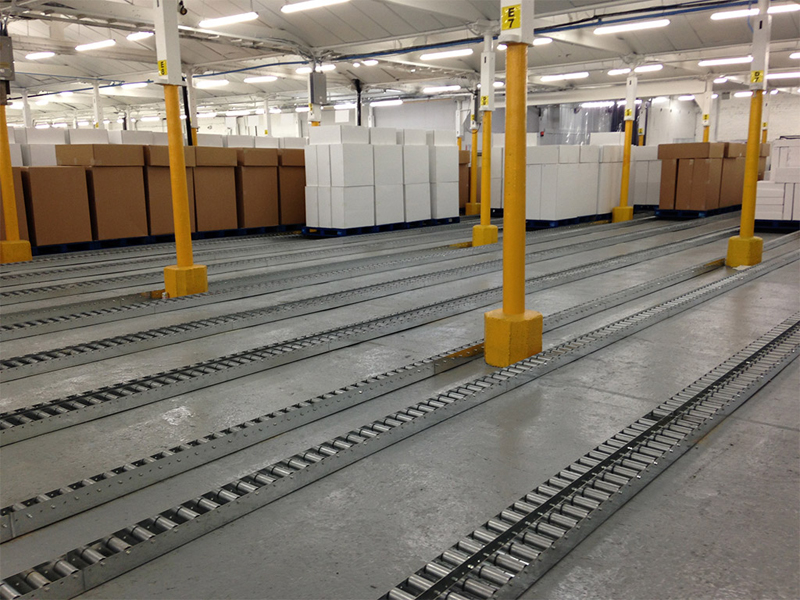

قضبان الجاذبية الدوارة للخدمات اللوجستية الداخلية للمستودعات

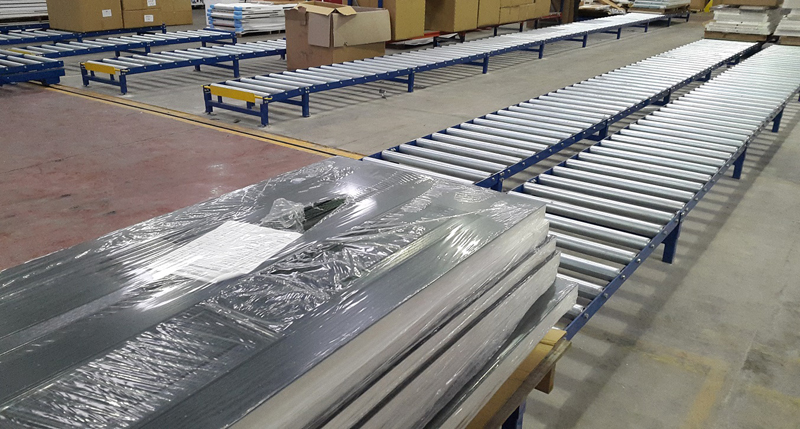

ناقل أسطواني الجاذبية مع توقف نهائي لمصنع إنتاج الأبواب

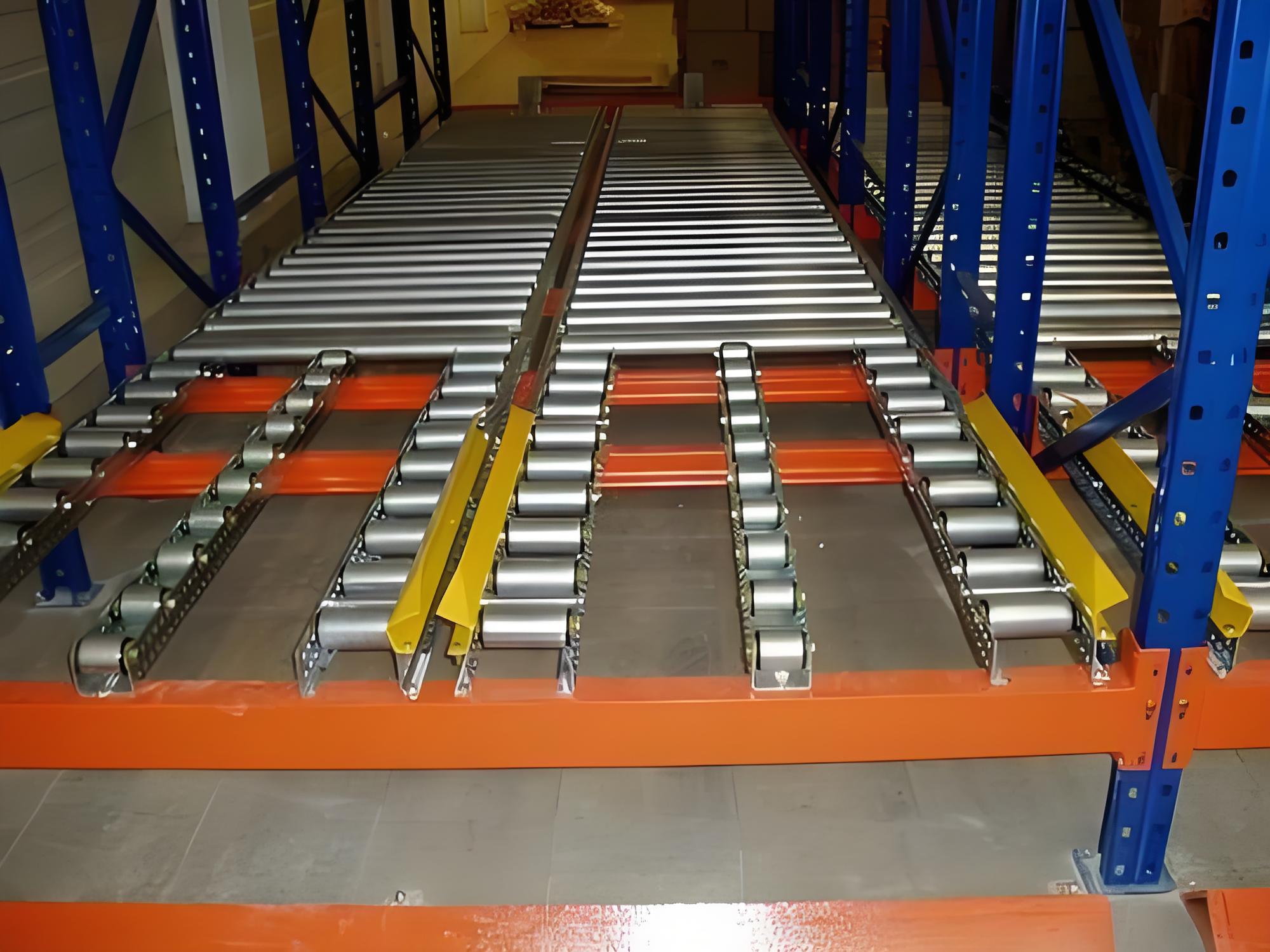

وحدة ناقل الأسطوانة لأنظمة معالجة تدفق البليت
