CR100
RONWIN

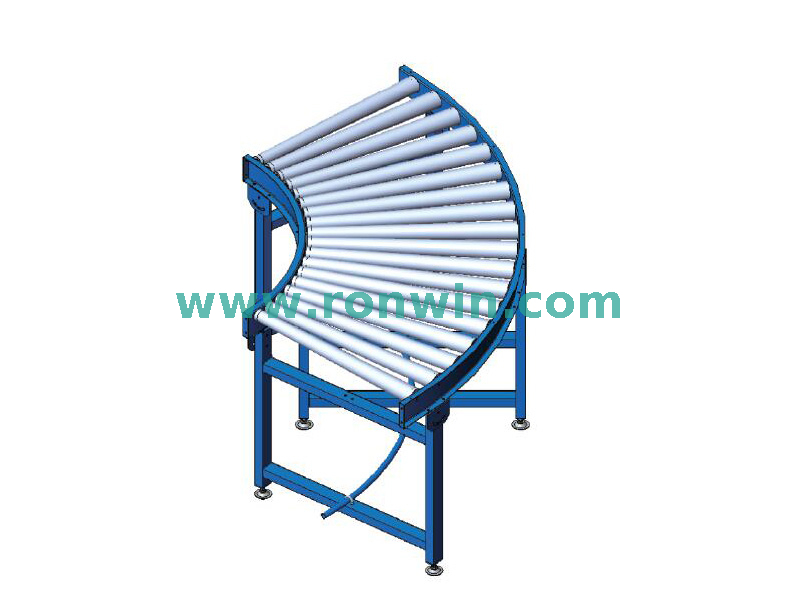

ناقل الجاذبية ذو منحنى الجاذبية هو نوع من ناقل الجاذبية. خصائصه الأساسية هي.
لا يوجد محرك طاقة: لا يحتوي الناقل نفسه على مصدر طاقة مثل المحرك.
الاستفادة من الجاذبية: تعتمد على وزن العناصر التي يتم نقلها وزاوية ميل معينة، مما يسمح للعناصر بالانزلاق بشكل طبيعي على البكرات بواسطة الجاذبية.

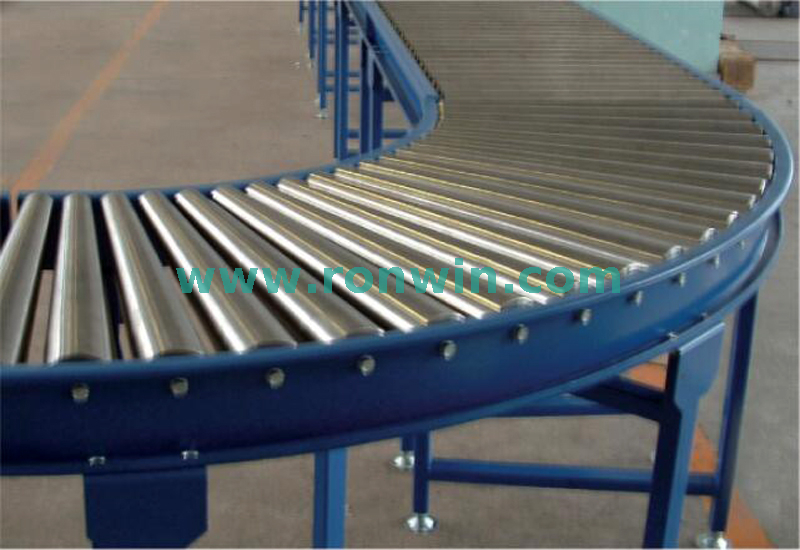

التصميم المنحني: يشكل ترتيب الإطار والأسطوانة قوسًا محددًا (عادة 90 درجة أو 45 درجة)، مصمم خصيصًا لربط قسمين ناقلين مستقيمين وتغيير اتجاه النقل.
مبدأ العمل بسيط للغاية: يتم دفع العناصر من الطرف الأعلى لـ a
ناقل مستقيم في قسم المنحنى. تحت قوة الجاذبية، تتبع العناصر المسار المنحني الذي تشكله البكرات، وتغير اتجاهها بسلاسة، وتنزلق نحو مخرج الطرف السفلي، وتدخل القسم التالي من خط النقل.

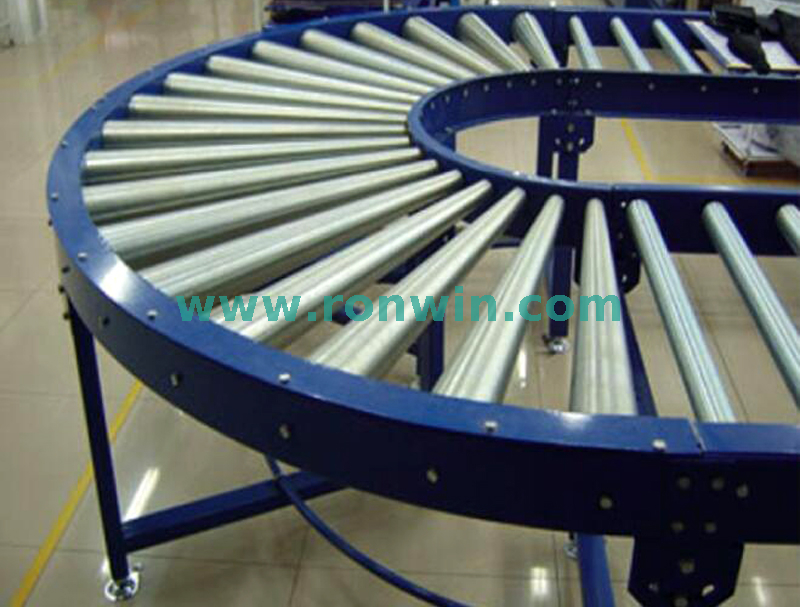

الإطار المنحني: هذا هو الهيكل العظمي للمعدات، وعادة ما يكون مصنوعًا من الفولاذ عالي القوة، ويتم ثنيه بدقة في القوس المطلوب (على سبيل المثال، 90 درجة، 45 درجة، 180 درجة) لضمان مسار دوران سلس.

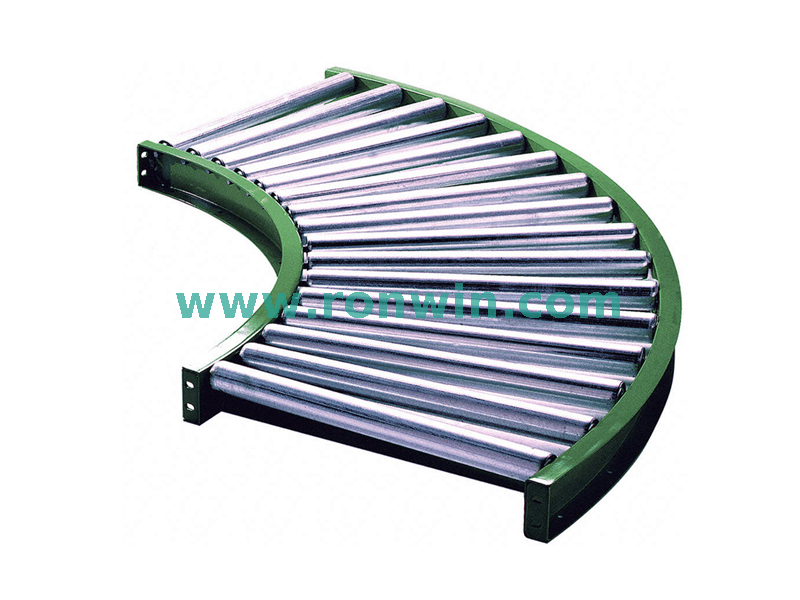

البكرات: هذه هي المكونات الأساسية الحاملة والتوجيهية. عادةً ما تكون البكرات المستخدمة في قسم المنحنى عبارة عن بكرات مدببة أو بكرات مستقيمة مرتبة بنمط خاص.

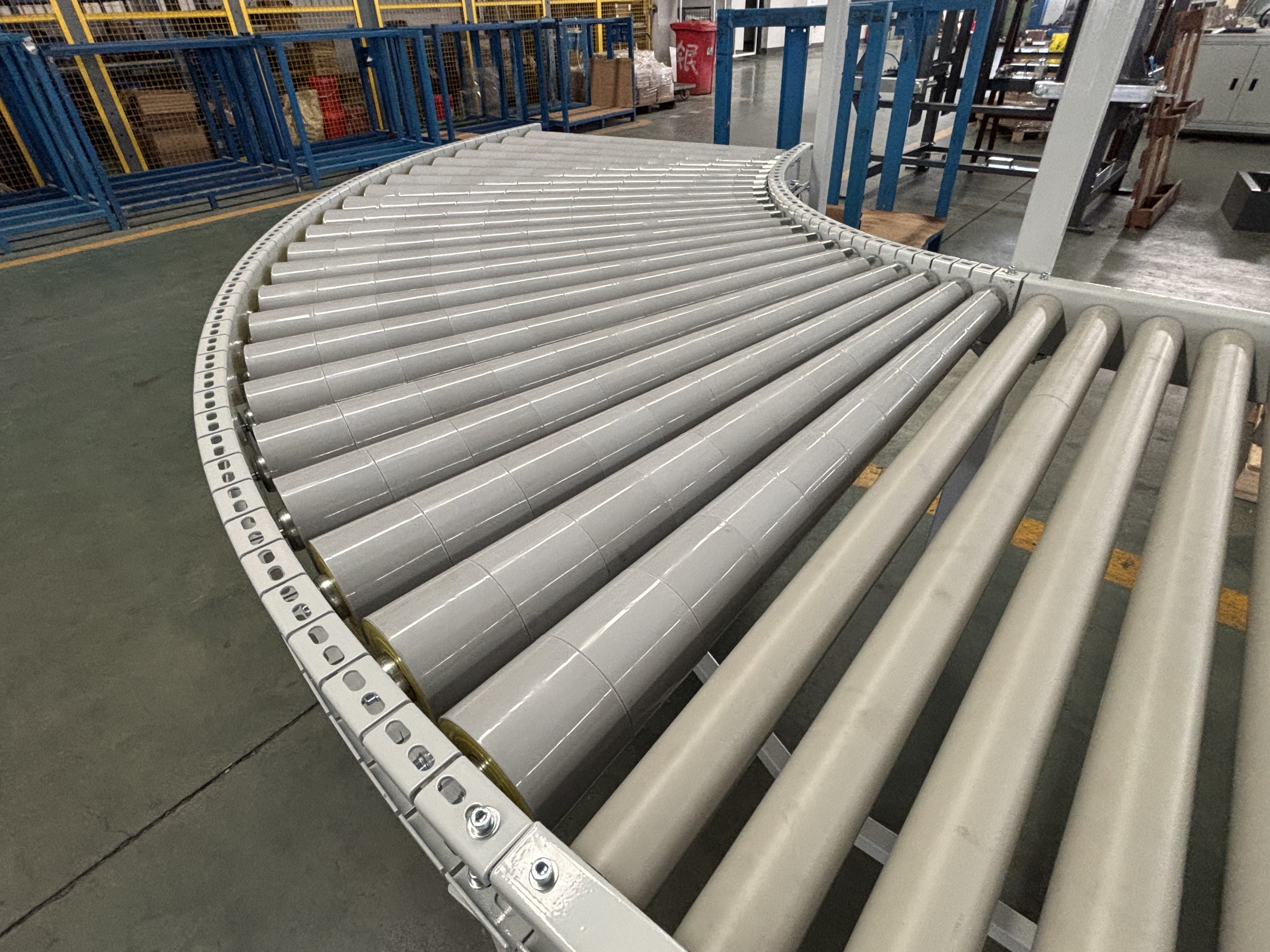

بكرات مدببة: هذا هو الحل الأكثر مثالية وشائعة. يزداد قطر الأسطوانة تدريجيًا من الداخل (أقرب إلى مركز القوس) إلى الخارج. يضمن هذا التصميم اختلاف السرعات الخطية للجوانب الداخلية والخارجية للأسطوانة أثناء الدوران (المسار الخارجي أطول، ويتطلب سرعة خطية أعلى؛ والمسار الداخلي أقصر، ويتطلب سرعة خطية أقل). وهذا يسمح للبضائع بالدوران بسلاسة وثبات على طول الخط المركزي للمنحنى، مما يمنع بشكل فعال التشويش، والازدحام، أو الاحتكاك الشديد ضد حواجز الحماية.
الحوامل وأقدام التسوية: تستخدم لدعم الإطار المنحني بأكمله، وعادةً ما تكون قابلة لضبط الارتفاع لضمان الاتصال السلس مع أقسام الناقل السابقة واللاحقة ولإنشاء الميل اللازم.
حواجز الحماية: يتم تركيبها على الجزء الداخلي والخارجي من الإطار، وهي ذات أهمية بالغة. يتمثل دورهم في منع العناصر من الخروج عن المسار أثناء الدوران بسبب قوة الطرد المركزي. غالبًا ما يتم تجهيز أسطح الدرابزين بشرائط تآكل لتقليل الاحتكاك والضوضاء.
كفاءة في استخدام الطاقة وصديقة للبيئة: تعمل بالكامل على الجاذبية، ولا تستهلك أي طاقة كهربائية أو مصادر طاقة أخرى، مما يؤدي إلى تكاليف تشغيل منخفضة للغاية.
هيكل بسيط، سهولة الصيانة: يفتقر إلى أنظمة الطاقة والتحكم المعقدة، ويحتوي على أجزاء أقل، ومعدل فشل منخفض. عادةً ما تتضمن الصيانة اليومية فقط الحفاظ على نظافة الأسطوانات وتدويرها بحرية.
تشغيل سلس وهادئ: يتيح ناقل الأسطوانة ذو منحنى الجاذبية المصمم جيدًا تحولًا سلسًا للبضائع، مع الحد الأدنى من التأثير والضوضاء المنخفضة.
فعالية عالية من حيث التكلفة: تكلفة الاستثمار الأولية أقل بكثير من الناقلات المنحنية التي تعمل بالطاقة (مثل الناقلات ذات الحزام المنحني، والمنحنيات الأسطوانية التي تعمل بالطاقة).
مرونة قوية: يمكن دمجها بسهولة مع مختلف الجاذبية المستقيمة أو الناقلات التي تعمل بالطاقة لتشكيل شبكات ناقلة معقدة.

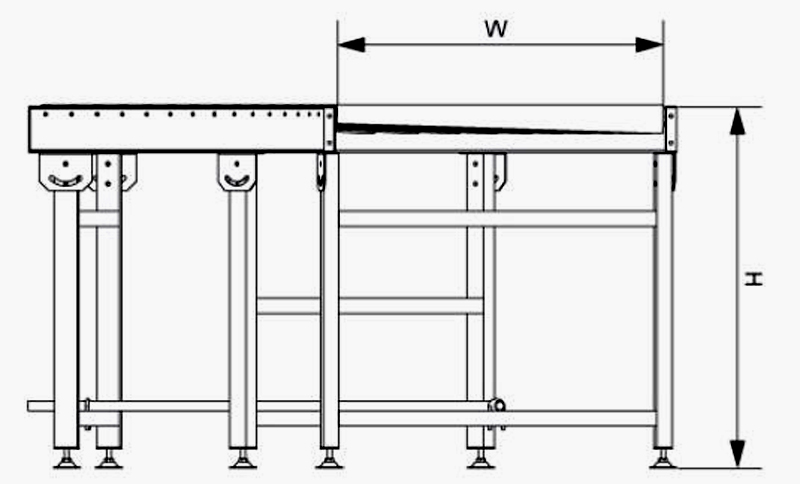

رقم الموديل - العرض الداخلي للرف (W) - ارتفاع الرف (H) - نصف قطر الدوران (R) - زاوية الدوران (°)
رقم الطلب. مثال (الوحدة مم): CR100-500-700-900-90
| المواصفات (الوحدة: مم) | |
|---|---|
| قطر الأسطوانة | 50 (نهاية صغيرة) |
| تحول داخل دائرة نصف قطرها | اقترح 900 |
| زاوية الدوران | 45 درجة، 60 درجة، 90 درجة |
| الأسطوانة متضمنة الزاوية | ≥6 درجة |
| العرض الداخلي للرف | 500، 600، 700، 800، 900، 1000، 1500 |
| ارتفاع الرف | 300-1500 |
| مادة الرف | لوحة مطوية من الصلب |
| مادة داعمة للساق | أنبوب فولاذي مستطيل |
| لون الناقل | بخاخ بلاستيكي، اللون قيد التشغيل طلب العميل |
ملحوظة: الأسطوانة المستقيمة، الأسطوانة المستقيمة ذات الأكمام المدببة والأسطوانة المدببة اختيارية.

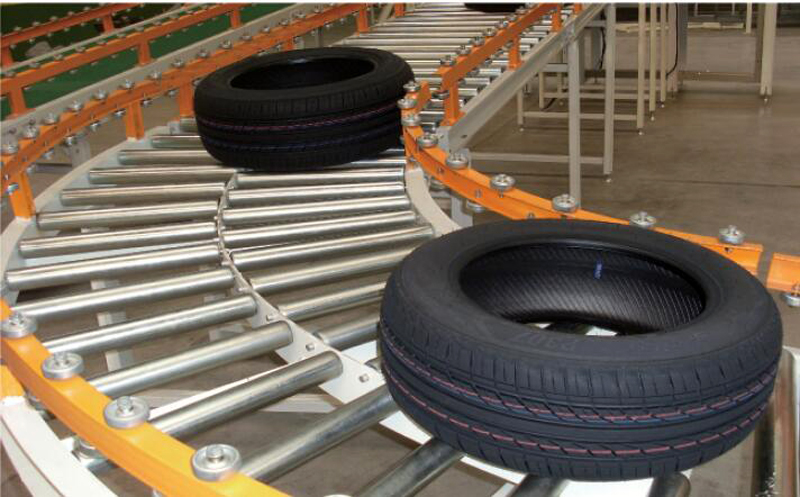

تُستخدم الناقلات الأسطوانية ذات منحنى الجاذبية على نطاق واسع في المواقف التي تتطلب تغييرات في الاتجاه للصناديق والكرتون والصواني والعناصر الأخرى، على سبيل المثال:
مراكز التخزين واللوجستيات: ربط الخطوط الناقلة المختلفة في مناطق الفرز ومناطق التحميل والتفريغ.
خطوط إنتاج التعبئة والتغليف: نقل المنتجات من خط إنتاج إلى آخر.
مراكز فرز الطرود السريعة: إرشاد مسار الطرود.
مراكز توزيع السوبر ماركت: نقل المواد الغذائية والبضائع العامة.
الصناعات التحويلية: نقل المكونات أو المنتجات النهائية بين خطوط التجميع.
على الرغم من مزاياها الواضحة، يجب أيضًا أخذ حدودها في الاعتبار عند اختيار:
متطلبات البضاعة:
القاع المسطح: يجب أن يكون للسلع سطح سفلي صلب ومسطح، مثل الصناديق الكرتونية، والحقائب البلاستيكية، والمنصات الخشبية. الأكياس الناعمة أو العناصر ذات الأسطح السفلية غير المنتظمة ليست مناسبة.
الوزن المعتدل: تحتاج البضائع إلى وزن كافٍ للتغلب على الاحتكاك المتدحرج للبكرات، ولكن لا يمكن أن تكون ثقيلة جدًا، وإلا فإن سرعة الانزلاق قد تصبح عالية جدًا ويصعب التحكم فيها، أو تتطلب بكرات قوية للغاية.
يتطلب انحدارًا: يجب أن يتمتع نظام النقل بأكمله بانحدار كافٍ؛ وإلا فإن البضائع سوف تتوقف.
التحكم في السرعة: تختلف السرعة في ناقلات الجاذبية باختلاف الوزن والانحدار، مما يجعل التحكم الدقيق أمرًا صعبًا. في المحطات التي تتطلب تحديد المواقع بدقة، من الضروري استخدام السدادات أو أقسام الناقل التي تعمل بالطاقة اللاحقة.
اختيار نصف قطر المنحنى: يعد تحديد نصف قطر المنحنى المناسب بناءً على حجم البضائع أمرًا بالغ الأهمية. سيؤدي نصف القطر الصغير جدًا إلى انحشار البضائع الكبيرة أو اصطدامها بدرابزين الحماية أثناء المنعطف.
يُعد الناقل الأسطواني ذو منحنى الجاذبية حلاً اقتصاديًا وفعالًا وموثوقًا لمعالجة المواد. إنها تستخدم المبادئ الفيزيائية بشكل مثالي لتحقيق التدفق الآلي للمواد في ظل ظروف محددة. عند التخطيط لنظام ناقل، إذا كانت البضائع الخاصة بك مناسبة وكانت ظروف الموقع تسمح بذلك، فغالبًا ما يكون هذا هو الحل المفضل لتنفيذ وظائف الخراطة.
