31
RONWIN
HS Code: 8431390000
3112، 3125، 3138،3151، 3176
قطر كرة تحميل مختلفة 12 مم، 25 مم، 38 مم، 51 مم و76 مم لمتطلبات التحميل المختلفة. تحتوي على جسم فولاذي قوي مُشكل آليًا مع كرة فولاذية تحمل، ومعالجة سطحية مطلية بالزنك، وتثبيت شفة أساسية، وهي مناسبة للاستخدام مع الكرة التي يتم وضعها لأعلى أو لأسفل.

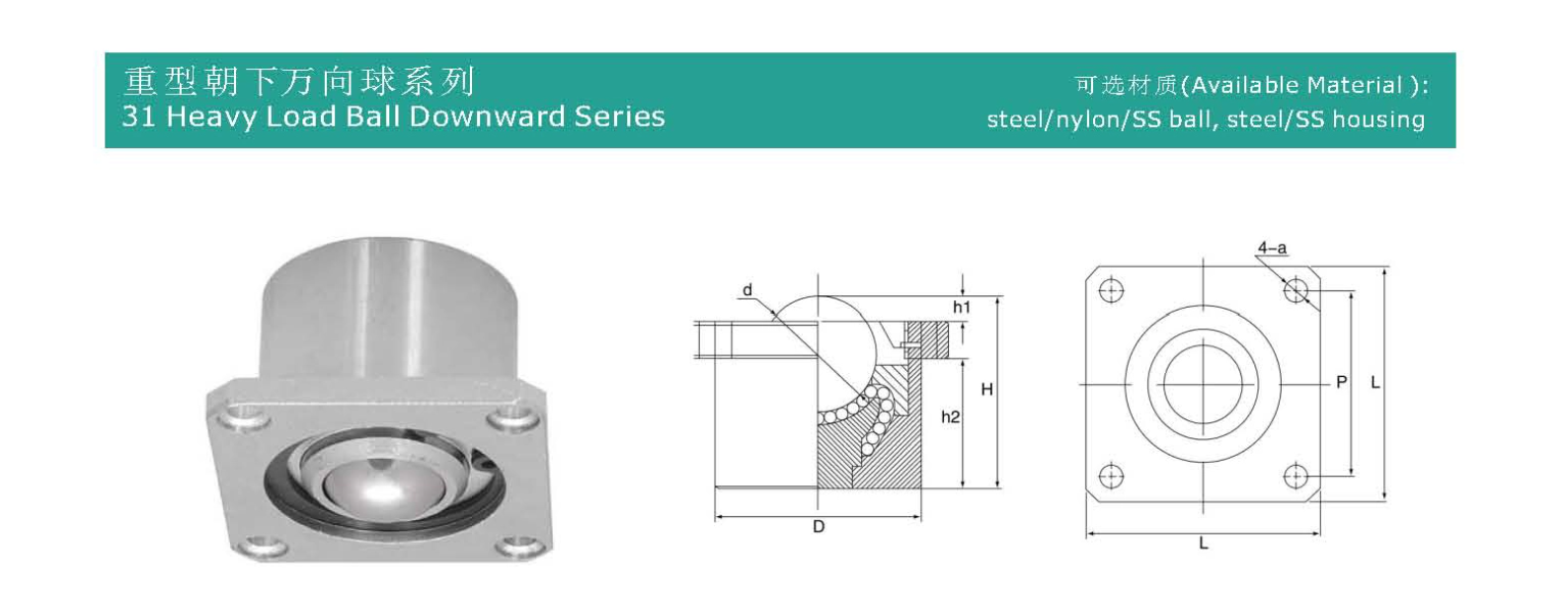

| رقم الموديل | قدرة التحميل (كجم) | الأبعاد (مم) | الوزن (ز) | |||||||||
| مادة | أقترح | ماكس. | d | D | h1 | h2 | H | L | P | a | ||
| 3112 | بكالوريوس/CS | 8 | 15 | 12.7 | 24 | 3 | 17 | 24 | 45 | 35 | 4 | 180 |
| 3125 | بكالوريوس/CS | 150 | 200 | 25.4 | 45 | 5.3 | 31.7 | 42 | 57 | 45 | 5.6 | 460 |
| 3138 | بكالوريوس/CS | 300 | 400 | 38.1 | 60 | 12 | 37 | 62 | 76 | 58 | 7 | 2900 |
| 3151 | بكالوريوس/CS | 450 | 550 | 51 | 102 | 14.3 | 64.7 | 98 | 127 | 102 | 11 | 5500 |
| 3176 | بكالوريوس/CS | 600 | 700 | 76 | 135 | 15 | 95 | 125 | 170 | 135 | 16.5 | 11500 |
يُشار إليه غالبًا باسم "محمل نقل كروي للخدمة الشاقة مثبت على شفة" أو "وحدة نقل كروي للخدمة الشاقة من نوع الحافة" وهو مكون ميكانيكي مصمم لتحمل الأحمال الرأسية الكبيرة مع تمكين حركة سلسة ومنخفضة الاحتكاك ومتعددة الاتجاهات.
وتتمثل وظيفتها الأساسية في تحويل الاحتكاك المنزلق إلى احتكاك متدحرج، مما يسمح للمعدات الثقيلة أو الأحمال بالتحرك بسهولة ودقة في أي اتجاه على المستوى الأفقي.
يمكن تقسيم الاسم بدقة إلى ثلاث ميزات رئيسية:
تركيب شفة
تتميز الوحدة بشفة تركيب دائرية مع فتحات مسامير موزعة بالتساوي.
يضمن هذا التصميم تركيبًا آمنًا ومستقرًا للغاية، ويتحمل بشكل أفضل الأحمال الثقيلة وقوى التأثير، ويمنع التحول أو الارتخاء تحت الحمل.
الثقيلة
يشير إلى قدرة المنتج على تحمل الضغط الهبوطي العمودي العالي للغاية (الحمل الديناميكي/الثابت المقدر).
إنها تستخدم كرات ذات قدرة تحميل عالية، وتصميمات خاصة للمقاعد الكروية، ومواد عالية القوة (على سبيل المثال، الفولاذ المقسى، والفولاذ المقاوم للصدأ، وأحيانًا الكرات المطلية بالكروم).
مشيرا إلى الأسفل
يشير بوضوح إلى اتجاه الحمل الأساسي.
يتم تركيب وحدة نقل الكرة بحيث تكون الكرة متجهة للأسفل، مما يعني أن منصة التحميل تكون فوق الكرة، والوزن يضغط عموديًا على الكرة. تتلامس الكرة وتتدحرج على المسار أو السطح المحمل الموجود بالأسفل.
وحدة نقل الكرة
القلب عبارة عن كرة عالية الدقة تدور بحرية داخل مبيت الكرة (المقبس). يمكن للكرة الواحدة إنشاء نقاط اتصال متدحرجة متعددة في اتجاهات مختلفة.
تخيل "قطعة رخام" موضوعة على الأرض، ويمكنك دفع جسم ما فوقها في أي اتجاه أفقي. تعمل وحدة نقل الكرة للخدمة الشاقة المُثبتة على شفة على تصنيع هذا المبدأ وتوسيع نطاقه:
محمل الحمل: تضغط الأحمال الثقيلة على شفة الوحدة عبر منصة التثبيت، مما ينقل القوة إلى الكرة.
التوجيه والدحرجة: عندما تحتاج منصة التحميل إلى التحرك أفقيًا، تدور الكرة داخل مبيتها بينما تتدحرج على المسار الثابت أو السطح الموجود بالأسفل، مما يتيح حركة سلسة ومتعددة الاتجاهات.
إعادة الضبط: تتميز وحدات نقل الكرة عالية الجودة بهياكل إسكان دقيقة ونوابض قابلة لإعادة الضبط، مما يضمن بقاء الكرة في المنتصف وبارزة قليلاً عند إزالة الحمولة أو تفريغها جزئيًا، وتكون جاهزة لدورة الحمل التالية.
سعة تحميل عالية للغاية: يمكن لوحدة نقل الكرة الواحدة شديدة التحمل أن تتحمل عدة أطنان إلى عشرات الأطنان (اعتمادًا على الطراز)، مع سعة أكبر عند استخدامها معًا.
معامل احتكاك منخفض جدًا: الاحتكاك المتداول أقل بكثير من الاحتكاك المنزلق، مما يقلل من القوة المطلوبة لتحريك الأحمال الثقيلة بنسبة 80% إلى 95%، مما يوفر الطاقة ويقلل من تآكل المعدات.
حركة دقيقة ومرنة: تتيح تحديد المواقع بدقة وحركة اتجاهية غير مقيدة، ومناسبة للمعدات الثقيلة الدقيقة التي تتطلب التعديل.
التثبيت الآمن والثبات العالي: يتم تثبيت الحافة بمسامير متعددة، مما يوفر مقاومة قوية للصدمات والقوى الجانبية، مما يضمن عمر خدمة طويل.
مقاومة التآكل وعدم الحاجة إلى الصيانة: مصنوعة عادةً من سبائك فولاذية عالية القوة مع تصلب السطح وشحم عالي الأداء مملوء مسبقًا، مما يسمح بتشغيل طويل الأمد بدون صيانة حتى في البيئات الصناعية القاسية.
يعد هذا المكون "مشتركًا" بالغ الأهمية في الصناعات الثقيلة والمعدات واسعة النطاق والأنظمة اللوجستية.
حركة وتجميع الآلات الثقيلة:
قوالب كبيرة (قوالب الحقن، قوالب الصب) للتحريك، وتحديد المواقع، والمحاذاة.
تركيب وتحديد موضع الأدوات الآلية، ومكابس الختم، والمحركات البحرية، وما إلى ذلك.
منصات صيانة محامل توربينات الرياح.
أنظمة مناولة المواد الثقيلة:
المنصات الدوارة والأقراص الدوارة: لتدوير المنتجات الثقيلة وفحصها ومعالجتها.
أنظمة التحميل الانزلاقية: انزلاق المعدات الكبيرة (مثل المحولات والمفاعلات) إلى موضعها دون الحاجة إلى معدات رفع ثقيلة.
بناء السفن والفضاء: لتحريك الأقسام الكبيرة أو مكونات جسم الطائرة.
المجالات الصناعية المتخصصة:
آلات المسرح: لتحريك المراحل الدوارة الكبيرة، ورفع الأوركسترا، وما إلى ذلك.
العسكرية والدفاعية: لتحريك أنظمة الرادار الثقيلة وأجهزة الإطلاق وما إلى ذلك.
معدات الاختبار: كقواعد متحركة لطاولات الاهتزاز للخدمة الشاقة أو أجهزة اختبار التعب.
المعلمات الرئيسية:
الحمل الديناميكي/الثابت المقدر: يجب تحديده بناءً على الحد الأقصى للحمل، مع مراعاة عامل الأمان.
أبعاد الحافة ونمط فتحة الترباس: يجب أن تتطابق مع منصة التثبيت.
قطر الكرة والمواد: توفر الأقطار الأكبر عمومًا قدرة تحميل أعلى؛ يجب أن يأخذ اختيار المواد في الاعتبار العوامل البيئية (مقاومة الصدأ، ومقاومة التآكل).
ارتفاع التثبيت: يحدد الفجوة بين منصة التحميل وسطح المسار.
نقاط التثبيت:
يجب أن يكون سطح التثبيت مسطحًا وقويًا لتحمل التحميل المسبق للمسمار ونقل الحمل.
عند استخدام وحدات نقل كرة متعددة معًا، تأكد من أن جميع قمم الكرة على نفس المستوى. وإلا فإن الحمل سوف تتحمله الوحدات القليلة الأعلى، مما يتسبب في تلف الحمل الزائد. غالبًا ما يتم استخدام نماذج الارتفاع القابلة للتعديل أو الحشوات الدقيقة.
يجب أن يتمتع سطح المسار أو المحمل بالصلابة والنعومة الكافية (عادةً ألواح الفولاذ المقسى أو الفولاذ المقاوم للصدأ) لتوفير سطح متدحرج أملس وتقليل التآكل.
يجب ربط البراغي إلى عزم الدوران المحدد وفحصها بانتظام.
تعتبر الكرات العامة للخدمة الشاقة المثبتة على شفة مكونات أساسية لتكنولوجيا الترجمة الحديثة للخدمة الشاقة. إنها تجعل الحركات التي تبدو مرهقة مرنة ودقيقة وفعالة، مما يوفر حلاً كلاسيكيًا للتحدي الهندسي المتمثل في "كيفية تحريك الأجسام الضخمة بسهولة". لا تكمن قيمتها في أداء المكونات الفردية فحسب، بل أيضًا في تقديم حل قابل للتنقل معياري ومنخفض الاحتكاك وموثوق به للغاية للهندسة شديدة التحمل.
