إن وحدة نقل الكرة للخدمة الشاقة ذات خيط الترباس عبارة عن مكون قوي لنقل الكرة مصمم خصيصًا لتحمل الأحمال العالية للغاية وظروف التشغيل القاسية. إنها تحتوي على كرة كبيرة الحجم وعالية الصلابة وغطاء قوي مع خيط مسمار عالي التحمل. هدف تصميمها الأساسي هو توفير حركة شاملة الاتجاهات ومنخفضة الاحتكاك مع ضمان السلامة الهيكلية وعمر الخدمة الطويل تحت الضغط العالي والتأثير العالي والتشغيل المستمر. إنه بمثابة "مفصل قوي" في التطبيقات الصناعية لنقل الأحمال الثقيلة للغاية.
يتكون هذا المنتج عادة من المكونات الرئيسية التالية:
الكرة الثقيلة:
المواد: تستخدم عادةً مواد ذات قدرة تحميل عالية جدًا مثل الفولاذ عالي الكربون المحمل بالكروم (GCr15)، أو الفولاذ المقاوم للصدأ المقسى إلى HRC 60 أو أعلى (على سبيل المثال، 440C)، أو سبائك الفولاذ المتصلبة السطح. قد تخضع بعض الإصدارات للطلاء بالفوسفات أو الزنك لتعزيز مقاومة الصدأ.
الحجم: قطر الكرة كبير، ويتراوح عادةً من 25 مم إلى 100 مم أو حتى أكبر، لتوفير مساحة اتصال أكبر وقدرة تحميل أكبر.
مقبس/سباق الكرة للخدمة الشاقة:
مصنوعة من الفولاذ المقسى أو البرونز عالي القوة، أرضية دقيقة لتشكيل زوج عالي الدقة ومنخفض الاحتكاك مع الكرة، قادر على توزيع الضغط الهائل بشكل موحد.
عززت الإسكان والترباس الموضوع:
الغلاف: مصنوع من الفولاذ عالي القوة عن طريق الطرق أو الصب الدقيق، ويتميز بهيكل سميك وقوي لتحمل الأحمال الشعاعية والمحورية الكبيرة.
خيط الترباس: هذا هو مكون التثبيت الرئيسي. يتكون عادةً من خيوط خشنة مترية (على سبيل المثال، M12، M16، M20، M30) أو خيوط UNC الإمبراطورية. القسم الملولب قصير وقوي، مما يضمن قدرته على تحمل قوى القص العالية ولحظات الانحناء، ويمكن تثبيته بشكل آمن في الثقوب الملولبة في قاعدة المعدات.
نظام الختم والتشحيم:
موانع التسرب للخدمة الشاقة: عادةً ما تكون مجهزة بحلقات مانعة للتسرب متعددة (على سبيل المثال، موانع التسرب NBR أو موانع التسرب من البولي يوريثين) لمنع دخول الغبار والرقائق المعدنية والرطوبة بشكل فعال، والتكيف مع بيئات الورش القاسية.
تركيبات الشحوم: يتم تضمين تركيبات الشحوم القياسية (على سبيل المثال، تركيبات Zerk) لتسهيل التجديد المنتظم للشحوم ذات درجة الحرارة العالية أو الضغط الشديد، مما يضمن التشغيل السلس وتقليل التآكل تحت الأحمال الثقيلة.
سعة تحميل عالية للغاية: مصممة خصيصًا لتطبيقات الخدمة الشاقة، مع سعات تحميل ثابتة تصل إلى عدة أطنان ومعدلات تحميل ديناميكية عالية.
متانة استثنائية ومقاومة للصدمات: يتيح التصميم المتين والمواد عالية الجودة تحمل الصدمات والاهتزازات الشديدة، ومقاومة التشوه أو التلف.
التدحرج المرن متعدد الاتجاهات: يحافظ على التدحرج متعدد الاتجاهات منخفض الاحتكاك حتى تحت الضغط العالي، مما يجعل حركة قطع العمل الثقيلة سهلة.
سهولة التركيب والصيانة: يسمح تصميم خيط الترباس بالتركيب البسيط للغاية - ما عليك سوى ربطه في فتحة مستغلة مسبقًا وشدها. تعمل واجهات التشحيم القياسية على تسهيل الصيانة.
إغلاق قوي: يضمن تصميم الإغلاق الممتاز عمرًا طويلًا وموثوقية في البيئات القاسية مثل تلك التي تحتوي على الغبار والرطوبة.
مقاومة درجات الحرارة العالية: تستخدم العديد من الموديلات شحوم ومواد ذات درجة حرارة عالية، مما يجعلها مناسبة لتطبيقات درجات الحرارة العالية مثل منصات اللحام.
مبدأها الأساسي هو نفس مبدأ نقل الكرة القياسي، ولكنه معزز للأحمال الثقيلة:
التثبيت: يتم تثبيت وحدة نقل الكرة بالكامل بشكل آمن على مناضد العمل، أو الشرائح، أو قواعد المعدات عبر خيط الترباس عالي التحمل الموجود في الجزء السفلي منها.
محمل الحمل: تضغط قطع العمل الثقيلة (مثل قضبان الفولاذ والقوالب ومكونات الآلات الكبيرة) على الكرة. يتم نقل الوزن من خلال الكرة إلى المقبس المعالج بالحرارة والغطاء المقوى.
التدحرج: عندما يلزم تحريك قطعة العمل، يتم تطبيق قوة جانبية. تتدحرج الكرة داخل تجويفها، وتحول الاحتكاك المنزلق بين قطعة العمل والقاعدة إلى احتكاك متدحرج، مما يسمح بتحريك الأشياء الثقيلة جدًا بأقل قدر من القوة.
يعد هذا المكون جزءًا أساسيًا من الصناعات الثقيلة ويستخدم على نطاق واسع في:
تغيير وتعديل القالب: يستخدم في المكابس الكبيرة وآلات القولبة بالحقن لدعم وتحريك القوالب التي تزن عشرات الأطنان.
معالجة الألواح الفولاذية والمواد: تسهل عملية تغذية وتفريغ ووضع الألواح الفولاذية على رفوف تخزين المواد، وآلات القص، وطاولات عمل آلات القطع بالليزر.
تجميع وصيانة الآلات الثقيلة: يستخدم لتحريك التروس الكبيرة، وأغطية المحامل، والمكونات الأخرى، مما يسهل المحاذاة والتركيب.
أدوات تحديد موضع اللحام ومنصات التثبيت: تدعم الهياكل الملحومة الثقيلة وتسمح بتدويرها بسهولة إلى موضع اللحام الأمثل.
بناء السفن وتصنيع المركبات الثقيلة: يستخدم لنقل أقسام السفن الكبيرة أو إطارات المركبات.
سعة الحمولة الثابتة: أقصى حمولة آمنة (بالطن أو كيلو نيوتن) يمكن أن تتحملها في حالة ثابتة.
سعة التحميل الديناميكي: الحمولة الموصى بها (بالطن أو كيلو نيوتن) التي يمكن أن تتحملها أثناء التدحرج.
مواصفات خيط الترباس: على سبيل المثال، M20x2.5، M30x3.5، 1"-8UNF، إلخ.
قطر الكرة: يرتبط مباشرة بقدرة التحميل ونعومة التدحرج.
الارتفاع المثبت: الارتفاع الإجمالي بعد التثبيت، مما يؤثر على تصميم طاولة العمل.
المواد والمعالجة الحرارية: مادة وصلابة الكرة والمقبس.
نطاق درجة حرارة التشغيل: يتم تحديده بواسطة مواد الشحوم والختم المستخدمة.
3419، 3422، 3425، 3438، 3451
الميزات: القطر الاختياري لكرة التحميل لمتطلبات التحميل المختلفة. يتم تصنيع الجسم الفولاذي الصلب من قطعة فولاذية واحدة باستخدام آلات CNC. تتميز بمعالجة سطحية مطلية بالزنك، وقدرة تحميل كروية فولاذية ثقيلة مع تحميل للصدمات. يسمح تثبيت الحافة الأساسية بإدخال الكرة لأعلى أو لأسفل. تتراوح سعة التحميل من 60 كجم إلى 550 كجم.

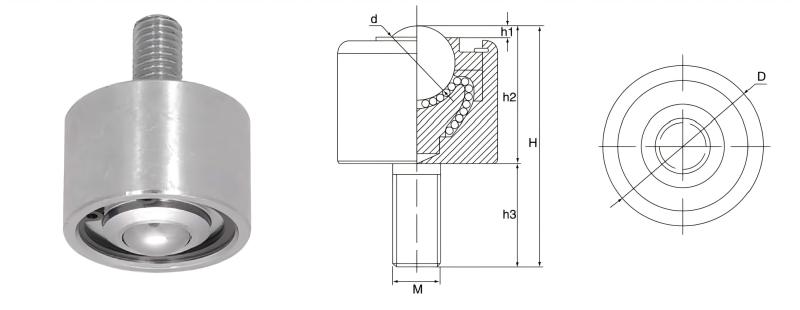

صورة المنتج
مواصفات المنتج
تعتبر وحدة نقل الكرة للخدمة الشاقة ذات خيط الترباس أداة قوية لحل التحدي المتمثل في نقل المواد الثقيلة. من خلال هيكلها المعزز، والكرة الصلبة كبيرة الحجم، وطريقة تركيب البراغي المريحة، فإنها تحول الاحتكاك المنزلق الكبير إلى احتكاك متدحرج يمكن التحكم فيه. وهذا يقلل بشكل كبير من كثافة اليد العاملة لتحريك الأشياء الثقيلة، ويحسن كفاءة العمل وسلامة المعدات، مما يجعله مكونًا رئيسيًا لا غنى عنه لتوفير العمالة والأتمتة في الصناعات الثقيلة.
