65
RONWIN
HS Code: 8431390000

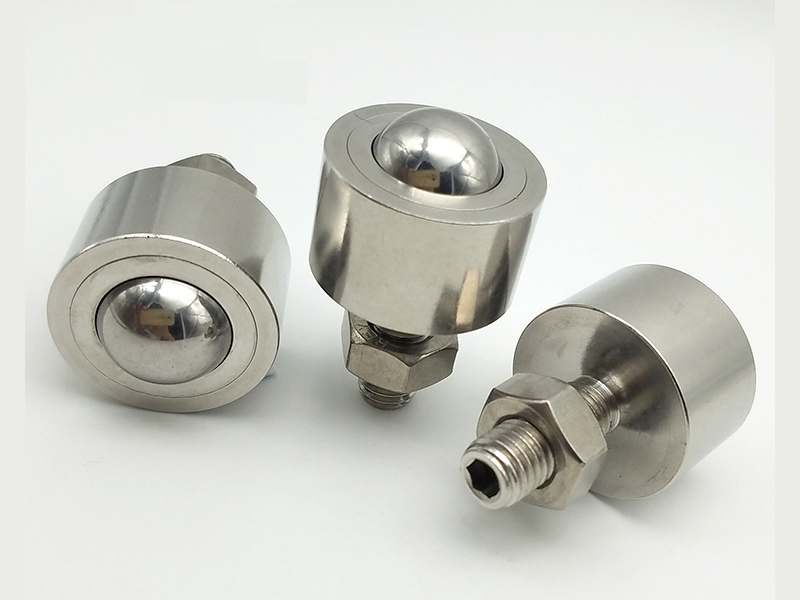

هذه وحدة نقل كرة مصغرة مع حامل مسمار ملولب، والمعروف أيضًا باسم "مكبس الكرة" أو "نقل الكرة المحملة بنابض". وتتكون من كرة عالية الدقة (مصنوعة عادةً من الفولاذ المقاوم للصدأ) موجودة داخل جسم يتميز بمسمار تثبيت ملولب. يمكن للكرة أن تدور في كل الاتجاهات مع احتكاك منخفض. وتتمثل وظيفتها الأساسية في تحويل الاحتكاك المنزلق إلى احتكاك متدحرج، مما يتيح حركة وتحديد موضع دقيق وسلس.
احتكاك منخفض للغاية: يتيح حركة سلسة ودقيقة مع الحد الأدنى من قوة القيادة المطلوبة. دقة عالية واتساق: تضمن الكرة والجسم المصنوعان بدقة التشغيل السلس والتكرار العالي في تحديد المواقع.
سهولة التركيب: يسمح المسمار الملولب بالربط المباشر في فتحة ملولبة في الجهاز، مما يجعل التثبيت بسيطًا وآمنًا وخاليًا من التركيبات المعقدة.
تصميم مصغر: حجمه الصغير يجعله مناسبًا للمعدات الدقيقة حيث تكون المساحة محدودة.
المتانة ومقاومة التآكل: يسمح هيكل الفولاذ المقاوم للصدأ بالتكيف مع البيئات الصناعية المختلفة، بما في ذلك تلك التي تتطلب النظافة أو التي تحتوي على عناصر تآكل خفيفة.
سعة تحميل عالية: على الرغم من صغر حجمها، وبفضل المواد عالية الصلابة، يمكن لوحدة نقل الكرة الواحدة أن تتحمل أحمالًا كبيرة.
| رقم الموديل | قدرة التحميل (كجم) | الأبعاد (مم) | ||||||||
| مادة | أقترح | ماكس. | d | د1 | H | h1 | h2 | M | L | |
| 6505 | إس إس/إس إس | 4 | 5 | 5.56 | 12 | 23 | 1.5 | 6.5 | م6 | 15 |
| 6508 | إس إس/إس إس | 6 | 7 | 8.73 | 16 | 27 | 2.5 | 9.5 | م6 | 15 |
| 6510 | إس إس/إس إس | 8 | 10 | 10.32 | 19 | 35 | 3.5 | 11.5 | م8 | 20 |
| 6515 | إس إس/إس إس | 12 | 18 | 15.87 | 25 | 40 | 5.3 | 14.7 | م8 | 20 |
| 6519 | إس إس/إس إس | 15 | 20 | 19.05 | 31 | 50 | 6.3 | 18.7 | م10 | 25 |
الكرة الدقيقة: مصنوعة عادةً من الفولاذ المقاوم للصدأ عالي الجودة (على سبيل المثال، 440C)، وتخضع للمعالجة الحرارية والطحن الدقيق لتحقيق صلابة عالية، ومقاومة التآكل، ومقاومة التآكل، وخشونة سطح منخفضة جدًا.
الجسم والمسمار الملولب: يحتوي الجسم على الكرة ويحتوي عادةً على آلية مدمجة لضبط الزنبرك والضغط. يتم استخدام المسمار الملولب في القاعدة (على سبيل المثال، الخيوط المترية M3، M4، M5، M6) للتثبيت الآمن.
آلية الضغط الداخلي والإرجاع: يوفر الزنبرك المدمج ضغطًا هبوطيًا ثابتًا على الكرة، مما يضمن الحفاظ على اتصال جيد بسطح التحميل والعودة تلقائيًا إلى موضعه الأصلي بعد الضغط عليه.
عندما تضغط قطعة العمل أو أحد مكونات المعدات على الكرة وتتحرك، تدور الكرة بسبب الاحتكاك المطبق.
نظرًا لأنه يتضمن نقطة اتصال واحتكاكًا متدحرجًا، فإن الاحتكاك الديناميكي أقل بكثير من الاحتكاك المنزلق. وينتج عن ذلك حركة خطية أو دورانية دقيقة منخفضة الجهد وسلسة وغير لاصقة.
حامل مسمار ملولب: يحدد طريقة التثبيت، مما يشير إلى أنه يحتوي على خيط خارجي يتم تثبيته في فتحة ملولبة في لوحة القاعدة، مثل المسمار إلى حد كبير.
الفولاذ المقاوم للصدأ: يشير إلى المادة الأولية، مما يضمن القوة ومقاومة التآكل ومقاومة التآكل.
الدقة: تؤكد على تفاوتات التصنيع الصغيرة والتشغيل السلس والملاءمة للتطبيقات عالية الدقة.
المنمنمة: تشير إلى حجمها الصغير، وعادةً ما يتراوح قطر الكرة بين 3 مم و10 مم، وقطر خيط صغير مماثل.
وحدة نقل الكرة: تشير إلى وظيفتها الأساسية – يمكن للكرة أن تدور بحرية في أي اتجاه.
يعد هذا المنتج مكونًا مهمًا في معدات التشغيل الآلي والأدوات الدقيقة وتركيبات الأدوات. يتم استخدامه بشكل شائع في.
الشرائح الخطية الدقيقة: تعمل كبكرة دعم سلبية، مما يساعد حاجز التوجيه الرئيسي في تحقيق حركة سلسة وغير قابلة للانزلاق.
التعامل مع الأحمال الثقيلة وتبديلها: يتم تركيبها أسفل منصة واستخدامها جنبًا إلى جنب مع لوحة قاعدة ناعمة لتحريك قطع العمل أو المعدات الثقيلة بسهولة.
تركيبات الأدوات وآليات تحديد المواقع: تستخدم في آلات التصنيع باستخدام الحاسب الآلي ومعدات الفحص لدعم وتوجيه قطع العمل، مما يتيح تحديد المواقع بسرعة ودقة.
أنظمة النقل والفرز: تعمل كعجلة توجيه منخفضة المقاومة في الأقسام التي تتطلب تغيير الاتجاه أو الدفع اللطيف.
الأدوات والمعدات المكتبية: تستخدم داخل الأجهزة مثل الماسحات الضوئية والطابعات لدعم المكونات المتحركة.
قطر الكرة: على سبيل المثال، 5 مم، 6.35 مم (1/4 بوصة)، 8 مم، إلخ.
مواصفات المسامير الملولبة: على سبيل المثال، M4x0.7، M6x1.0، 1/4"-20UNF، إلخ.
الارتفاع الإجمالي / ارتفاع التركيب: الأبعاد الإجمالية بعد التثبيت.
سعة الحمولة الثابتة: أقصى حمولة آمنة يمكن أن تتحملها في حالة ثابتة.
سعة التحميل الديناميكي: الحمل الموصى به الذي يمكن أن يتحمله أثناء التدحرج.
مادة الكرة وصلابتها: عادة ما تكون من الفولاذ المقاوم للصدأ 440C، مع HRC ≥ 58.
قوة الزنبرك: القوة المطلوبة للضغط على الكرة، مما يؤثر على ثبات الاتصال ومرونته.
تعد وحدة نقل الكرات المصغرة المصنوعة من الفولاذ المقاوم للصدأ المزودة بمسامير ملولبة مكونًا هندسيًا صغيرًا ولكنه حيوي. من خلال تصميمه الميكانيكي الذكي، فإنه يحول الاحتكاك المنزلق الذي يصعب التحكم فيه إلى احتكاك متدحرج فعال. وهذا يوفر حلاً سلسًا ومنخفض الجهد ودقيقًا للحركة لمختلف المعدات الدقيقة. إن خصائصه القوية والمتينة وسهلة التثبيت تجعله خيارًا مثاليًا للمهندسين الذين يصممون أنظمة أتمتة موثوقة للغاية.
