64
RONWIN
HS Code: 8431390000

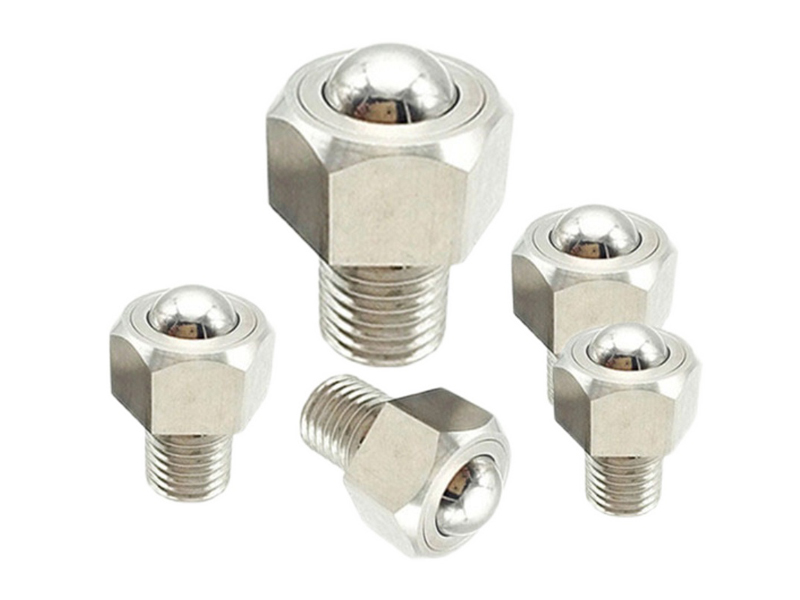

وحدة نقل الكرة الدقيقة الصغيرة ذات التركيب السداسي، والمعروفة أيضًا باسم عجلة الكرة أو المكبس الكروي، هي مكون مدمج ودقيق لدعم الجاذبية وتغيير الاتجاه. إنها تستخدم كرة دقيقة في الأعلى من أجل التدحرج والانزلاق متعدد الاتجاهات ومنخفض الاحتكاك، وتتميز بقاعدة خيط سداسية للتركيب السهل والآمن في المعدات. خصائصه الأساسية هي التصميم المدمج، التركيب السهل، الدوران المرن، والحمل المستقر.
الكرة:
المواد: عادة الفولاذ عالي الكربون المحمل بالكروم (GCr15)، أو الفولاذ المقاوم للصدأ (على سبيل المثال، 440C)، أو السيراميك (الزركونيا)، أو البلاستيك الهندسي (على سبيل المثال، POM).
العملية: مطحونة ومصقولة جيدًا لتحقيق كروية عالية وخشونة سطح منخفضة جدًا، مما يضمن التشغيل السلس.
الإسكان وممر السباق:
المواد: مطابقة للكرة، عادة ما تكون من الفولاذ أو البلاستيك الهندسي.
الوظيفة: تغطي الكرة بدقة، وتوفر الدعم وتشكل مسارًا دوارًا منخفض الاحتكاك. غالبًا ما تحتوي على زنبرك لتحميل الكرة مسبقًا والتأكد من عودتها عند تفريغها.
الجسم والخيط السداسي:
المواد: بشكل عام الفولاذ أو الفولاذ المقاوم للصدأ.
الهيكل: قاعدة الجسم مصنوعة بخيط سداسي قياسي (على سبيل المثال، M6، M8، M10، وربما مع درجة محددة).
الوظيفة: التصميم السداسي يسمح بسهولة الشد/الفك باستخدام مفتاح الربط. يقوم الخيط بتثبيت الوحدة بأكملها بقوة في فتحة ملولبة أو صمولة في لوحة التثبيت.
مبدأ العمل:
عندما ترتكز قطعة العمل أو جزء المعدات على الكرة، تدور الكرة بحرية داخل مبيتها تحت الحمل.
نظرًا لهندسة الكرة، فإنها تحول الاحتكاك المنزلق من أي اتجاه أفقي إلى احتكاك متدحرج خاص بها، مما يقلل بشكل كبير من مقاومة الحركة ويتيح حركة دقيقة ومتعددة الاتجاهات دون عناء.
تركيب سهل، تثبيت آمن: يسمح تصميم الخيط السداسي بالتركيب والإزالة البسيطة باستخدام مفتاح ربط فقط. يوفر الاتصال الملولب قدرة قوية ضد الدوران ودعمًا مستقرًا.
احتكاك منخفض، مرونة عالية: تسمح الكرة الدقيقة ومجرى السباق للوحدة بالدوران بمرونة حتى تحت الحمل، مما يقلل بشكل فعال من تآكل المعدات واستهلاك الطاقة.
هيكل مدمج، يوفر المساحة: التصميم الصغير يجعله مثاليًا للاستخدام في المعدات ذات المساحة المحدودة أو الأجهزة الدقيقة.
سعة تحميل عالية: على الرغم من صغر حجمه، فإنه يمكنه تحمل أحمال عالية نسبيًا لأبعاده، وذلك بفضل الهيكل القوي والمواد عالية الجودة.
مقاومة للاهتراء ومتينة: مصنوعة من مواد عالية القوة ومقاومة للاهتراء لعمر خدمة طويل، ومناسبة للتشغيل عالي التردد.
خيارات المواد المتعددة: تتوفر مجموعات مواد مختلفة لتناسب بيئات مختلفة (على سبيل المثال، الصناعة العامة، والمواد الغذائية، والمواد المسببة للتآكل، وغرف الأبحاث).
يتم استخدام وحدة نقل الكرة الصغيرة هذه على نطاق واسع في التطبيقات التي تتطلب تحديد المواقع بدقة، والنقل السهل، وتغيير الاتجاه:
الأدوات الدقيقة ومعدات الاختبار: تستخدم في تركيبات ثنائي الفينيل متعدد الكلور، والطاولات البصرية، ومراحل أدوات القياس من أجل الحركة السلسة وتحديد المواقع بدقة للعينات.
معدات التشغيل الآلي وخطوط الإنتاج:
آليات تغيير الاتجاه: على خطوط التجميع والناقل لتغيير مسار قطع العمل.
آليات الدعم والانزلاق: كأقدام للخزائن الثقيلة والمفاتيح الكهربائية وطاولات الأدوات الآلية لتسهيل الحركة.
القوالب والأدوات: يتم تركيبها تحت قوالب كبيرة أو أدوات رقص من أجل الضبط الدقيق وتحديد المواقع.
الخدمات اللوجستية وأنظمة النقل: تستخدم في أجهزة الفرز وطاولات نقل الكرات كمكمل للبكرات التقليدية، مما يتيح التدفق الحر للعناصر في اتجاهات متعددة.
الأثاث ومعدات العرض المتطورة: مثل الأبواب المنزلقة، وصناديق العرض المتحركة، وحوامل التلفزيون، مما يوفر تجربة حركة سلسة.
خذ بعين الاعتبار المعلمات التالية عند اختيار هذا المنتج:
مواصفات الخيط: على سبيل المثال، M6x1، M8x1.25، M10x1.5، إلخ. (قطر الخيط × درجة الصوت).
الحجم السداسي (عبر المسطحات): على سبيل المثال، 8 مم، 10 مم، 13 مم، وما إلى ذلك، يجب أن يتطابق مع مفتاح الربط.
قطر الكرة: على سبيل المثال، φ6mm، φ8mm، φ10mm، إلخ. معلمة رئيسية تحدد سعة الحمولة والمرونة.
الارتفاع الإجمالي: الارتفاع الإجمالي بعد التثبيت، مما يؤثر على تخطيط المعدات.
سعة الحمولة الثابتة: أقصى حمولة ثابتة آمنة يمكن أن تتحملها وحدة واحدة.
مادة الكرة والمبيت: يتم اختيارها بناءً على الحمل والمتطلبات البيئية (الرطوبة والمواد الكيميائية والنظافة).
طريقة التركيب: تأكد من تثبيته في فتحة ملولبة أو المرور عبر فتحة الخلوص وتثبيته بصامولة.
6404، 6405، 6406، 6408، 6410، 6415، 6419
تحتوي وحدة نقل الكرات الصغيرة من Longwei على أصغر وحدة كروية في مجموعة واسعة من المنتجات. مع الجودة المضمونة، يتم استخدام الوحدات الصغيرة في مجموعة واسعة من الصناعات. توفر وحدات نقل الكرة الصغيرة حركة وتحديد موضع دقيق ويمكن تثبيتها بمسمار لولبي إما لأعلى أو لأسفل. باستخدام آلة CNC وكرة من الفولاذ المقاوم للصدأ، يتم تصنيع جسم صلب من الفولاذ المقاوم للصدأ.

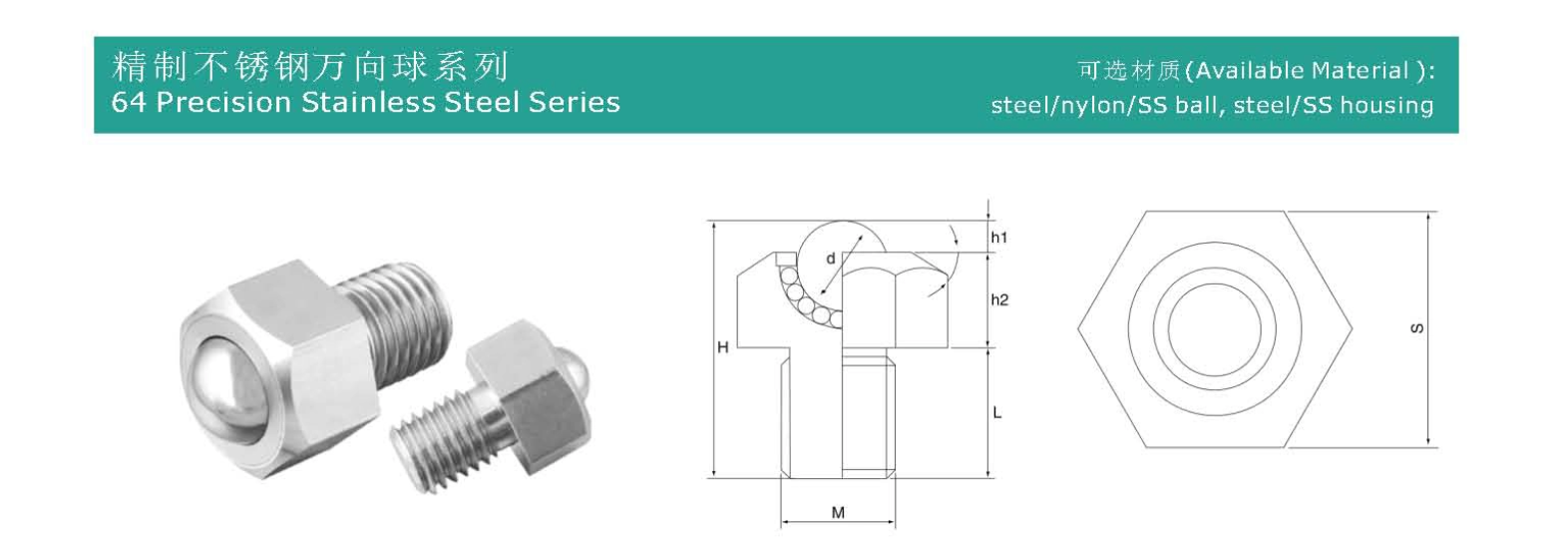

| رقم الموديل | قدرة التحميل (كجم) | الأبعاد (مم) | ||||||||
| مادة | أقترح | ماكس. | d | H | h1 | h2 | M | L | S | |
| 6404 | إس إس/إس إس | 2 | 3 | 4 | 12.1 | 1.1 | 5 | م5 | 6 | 8 |
| 6405 | إس إس/إس إس | 3 | 4 | 4.76 | 15.2 | 1.2 | 6 | م6 | 8 | 10 |
| 6406 | إس إس/إس إس | 4 | 5 | 5.56 | 18.5 | 1.5 | 7 | م8 | 10 | 13 |
| 6408 | إس إس/إس إس | 6 | 7 | 8.73 | 24.5 | 2.5 | 10 | م10 | 12 | 17 |
| 6410 | إس إس/إس إس | 8 | 10 | 10.32 | 29.5 | 3.5 | 11 | م12 | 15 | 19 |
| 6415 | إس إس/إس إس | 12 | 18 | 15.87 | 40.3 | 5.3 | 15 | م16 | 20 | 24 |
| 6419 | إس إس/إس إس | 15 | 20 | 19.05 | 49.3 | 6.3 | 18 | م20 | 25 | 30 |
تعد وحدة نقل الكرة الدقيقة ذات التركيب السداسي السداسي مكونًا وظيفيًا يجمع بين الهيكل الصلب والتركيب المريح والأداء الممتاز. من خلال تحويل الاحتكاك المنزلق إلى احتكاك متدحرج، فإنه يحسن بشكل كبير أداء حركة المعدات، مما يجعله مكونًا رئيسيًا أساسيًا في الآلات الدقيقة، ومعدات التشغيل الآلي، ومختلف حلول النقل الموفرة للعمالة.
