62
RONWIN
HS Code: 8431390000
إن الوصلة الكروية المصغرة الدقيقة المصنوعة من الفولاذ المقاوم للصدأ، والتي يشار إليها غالبًا باسم "وصلة كروية ومقبس دقيقة" أو "محمل كروي مصغر" هي مكون ميكانيكي صغير للغاية وعالي الدقة. وتتمثل وظيفتها الأساسية في تمكين الدوران المرن متعدد الاتجاهات والتعديل الزاوي الدقيق داخل غلاف ثابت. يتم تحقيق ذلك من خلال كرة عالية الدقة من الفولاذ المقاوم للصدأ تدور بحرية داخل مقبس مطابق تمامًا.
حجم صغير للغاية، عادةً ما يتراوح قطر الكرة من 1 مم إلى 10 مم، أو حتى أصغر. يعتبر الهيكل المدمج مثاليًا للأدوات والمعدات الدقيقة ذات المساحة المحدودة.
تم طحن الكرة والمقبس بدقة ومصقولتين لتحقيق كروية استثنائية ولمسة نهائية للسطح وتفاوت الأبعاد.
يضمن الاحتكاك الدوراني المنخفض للغاية وعزم دوران البداية حركة سلسة وسريعة الاستجابة وغير لاصقة.
440C: فولاذ مقاوم للصدأ عالي الكربون، وهو الخيار الأكثر شيوعًا. بعد المعالجة الحرارية، فإنه يقدم صلابة عالية جدًا (HRC 58-62)، مقاومة ممتازة للتآكل، ومقاومة جيدة للتآكل.
304/316: يعطي الأولوية لمقاومة التآكل الفائقة، مما يجعله مناسبًا للبيئات القاسية مثل الصناعات الكيميائية والطبية والغذائية، على الرغم من صلابة أقل نسبيًا.
المواد: يتم تصنيعها عادة من الفولاذ المقاوم للصدأ 440C، 420C، أو 304/316.
المزايا: مقاومة التآكل، مقاومة التآكل، قوة عالية، غير مغناطيسية (أو مغناطيسية ضعيفة)، وعمر خدمة طويل.
باعتباره مفصلًا "عالميًا"، يمكنه أن يدور ويدور في أي اتجاه ضمن زاوية مخروطية معينة (عادةً أقل من ±30 درجة)، مما يتيح حركة معقدة متعددة درجات الحرية.
على الرغم من صغر حجمه، فإن استخدام الفولاذ المقاوم للصدأ عالي القوة والتصميم الدقيق يسمح له بتحمل الأحمال الشعاعية والمحورية الكبيرة نسبيًا بالنسبة لأبعاده.
عادة ما يتم تشحيمها مسبقًا بالشحم من المصنع، مما يسمح بالتشغيل بدون صيانة في معظم البيئات. يمكن إعادة تشحيمها إذا لزم الأمر لإطالة عمر الخدمة.
نظرًا لخصائصه الاستثنائية، فإنه لا غنى عنه في العديد من المجالات عالية التقنية والدقة:
الأجهزة الدقيقة والمعدات البصرية: تستخدم في أنظمة محاذاة الليزر، وآليات تركيز المجهر، وأجهزة الضبط الدقيق الزاوي للعدسات البصرية.
الأتمتة والروبوتات: بمثابة عنصر تعويض بسيط في مفاصل الروبوت، ونقطة اتصال في آليات النقل الدقيقة، وآلية تسوية في الطابعات ثلاثية الأبعاد.
الأجهزة الطبية: يتم تطبيقها في الروبوتات الجراحية، والمناظير، ومعدات طب الأسنان، ومضخات التسريب الدقيقة، حيث تتطلب نظافة وموثوقية عالية.
الفضاء الجوي والدفاع: يُستخدم في الجيروسكوبات ورؤوس البحث وأنظمة الملاحة بالقصور الذاتي والتطبيقات الأخرى التي تتطلب دقة وموثوقية فائقتين.
الإلكترونيات وأشباه الموصلات: تستخدم لتحديد المواقع بدقة وكعنصر عازل في تركيبات اختبار الرقائق ومعدات معالجة الرقاقات.
السلع الاستهلاكية المتطورة: مثل محاور الكاميرات والآليات المتطورة في الساعات الدقيقة.
عند اختيار هذا المنتج، انتبه إلى المعلمات التالية:
قطر الكرة: البعد الأساسي الذي يحدد الحجم الكلي للمنتج.
قطر الساق والطول الإجمالي: أبعاد جزء التركيب.
مواصفات الخيط: الخيوط المترية الشائعة مثل M3، M4، M5، أو الخيوط الإمبراطورية، تستخدم للتركيب والتثبيت.
سعة الحمولة: تتضمن تصنيفات الحمل المحوري والشعاعي.
زاوية الدوران: أقصى زاوية انحراف مسموح بها.
المواد والصلابة: تم اختيارها بناءً على متطلبات مقاومة التآكل والتآكل.
درجة الدقة: مثل التسامح الكروي للكرة وخشونة السطح (قيمة Ra).
6204، 6205، 6206، 6208، 6210، 6215، 6219

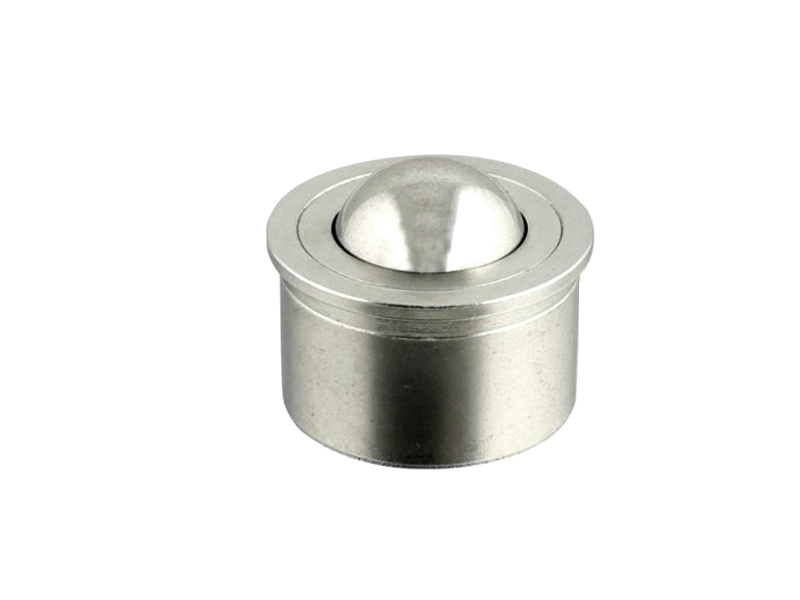

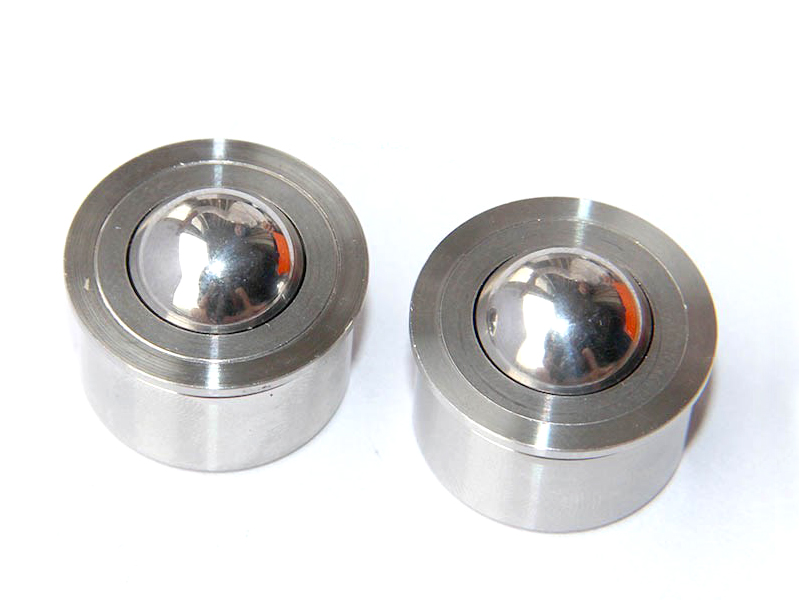

في النطاق الواسع من Longwei Automatic، وحدة نقل الكرة الصغيرة هي أصغر وحدة نقل الكرة. مع ضمان الجودة، يتم استخدام الوحدات الصغيرة عبر مجموعة واسعة من الصناعات، ويمكن استخدامها للنقل الدقيق ووضع الأجزاء الصغيرة في إعدادات معالجة المواد الصعبة، بما في ذلك غرف الأبحاث ذات المساحة وظروف التشغيل المحدودة. توفر وحدات نقل الكرة الصغيرة حركة وتمركزًا دقيقًا، ويمكن استخدامها مع الكرة لأعلى أو لأسفل. يتم استخدام آلة CNC لتصنيع هيكل صلب من الفولاذ المقاوم للصدأ مع كرات من الفولاذ المقاوم للصدأ وتثبيت بسيط للجسم.

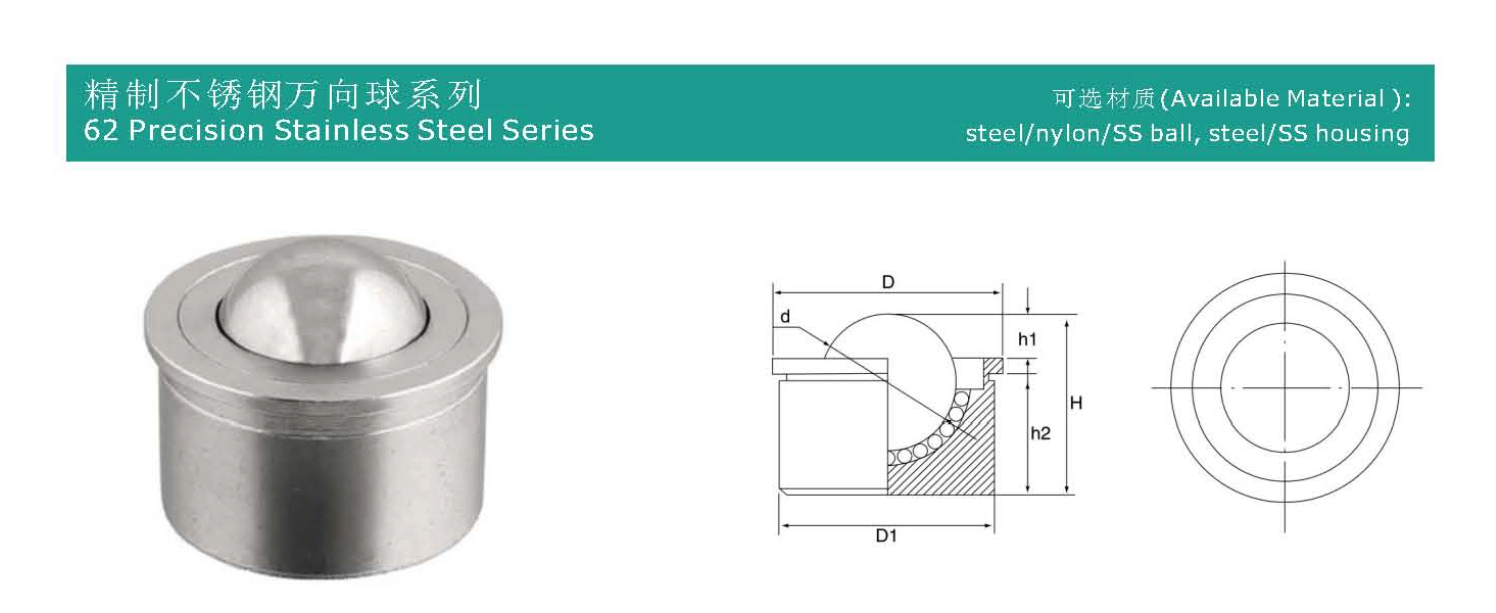

اعتمادًا على النوع، تم تصميم وحدات نقل الكرة "المصغرة" بأحجام كرات تتراوح من 4 مم إلى 19 مم. تزن الوحدات من 5 جرام إلى 185 جرام ويتم تقديمها بتصنيفات حمل تتراوح من 2 كجم إلى 20 كجم (حتى 44 رطلاً). الأبعاد وقدرة التحميل تشير إلى الرسم البياني التالي.
| رقم الموديل | قدرة التحميل (كجم) | الأبعاد (مم) | الوزن (ز) | |||||||
| مادة | أقترح | ماكس. | d | D | د1 | H | h1 | h2 | ||
| 6204 | إس إس/إس إس | 2 | 3 | 4 | 9 | 7.5 | 6.1 | 1.1 | 4 | 5 |
| 6205 | إس إس/إس إس | 3 | 4 | 4.76 | 11 | 9 | 7.2 | 1.2 | 5 | 8 |
| 6206 | إس إس/إس إس | 4 | 5 | 5.56 | 13 | 11 | 8.5 | 1.5 | 6 | 10 |
| 6208 | إس إس/إس إس | 6 | 7 | 8.73 | 17 | 15 | 12.5 | 2.5 | 9 | 15 |
| 6210 | إس إس/إس إس | 8 | 10 | 10.32 | 20 | 18 | 14.5 | 3.5 | 10 | 30 |
| 6215 | إس إس/إس إس | 12 | 18 | 15.87 | 26 | 24 | 20.8 | 5.3 | 14 | 60 |
| 6219 | إس إس/إس إس | 15 | 20 | 19.05 | 32 | 30 | 25.3 | 6.3 | 17 | 185 |
في الختام، تعتبر الوصلة الكروية المصغرة الدقيقة المصنوعة من الفولاذ المقاوم للصدأ جوهرة في الهندسة الدقيقة الحديثة. فهو يدمج مواد عالية القوة، وعمليات تصنيع مصغرة، ومعايير عالية الدقة، مما يوفر حلاً مثاليًا للتطبيقات التي تتطلب حركة متعددة الاتجاهات مرنة وسلسة ودقيقة وموثوقة ضمن مساحة صغيرة. إنه مكون أساسي رئيسي لتعزيز أداء المعدات وتحقيق التحكم الدقيق.
