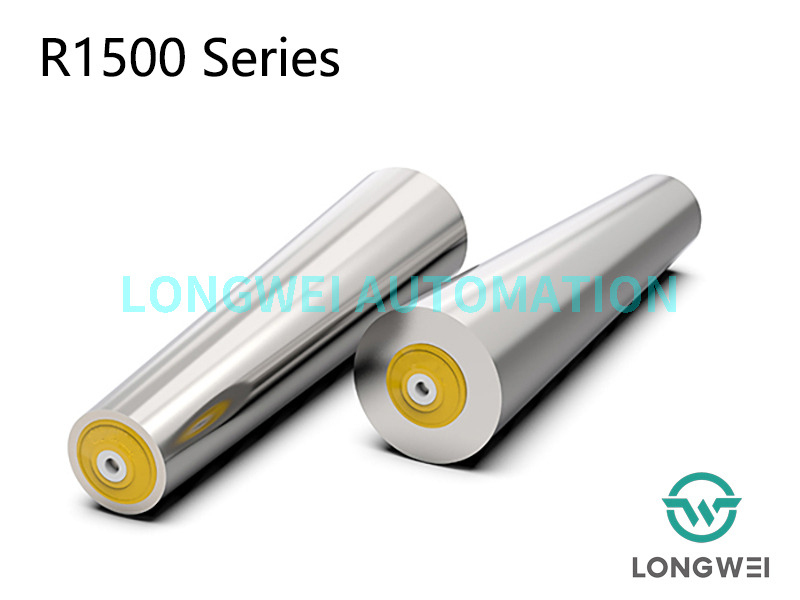

خط ناقل منحني الجاذبية مدبب الأسطوانة الفولاذية

سلسلة R1500 الأسطوانة الفولاذية المدببة الجاذبية

الخصائص

يمنحها تصميم هذه الأسطوانات مجموعة فريدة من الخصائص.

• التصميم المستدق: هذه هي السمة المميزة. يزداد قطر الأسطوانة تدريجيًا من طرف إلى آخر (على سبيل المثال، من 50 مم إلى 65 مم). يؤدي هذا إلى إنشاء سرعة تفاضلية عبر عرض الأسطوانة، مما يؤدي إلى دوران المنتج.

• غير مزود بالطاقة (Gravity-Fed): لا يتطلب تشغيلها محركات أو سلاسل أو أحزمة. وهذا يجعلها ذات كفاءة عالية في استخدام الطاقة، مع عدم وجود تكاليف تشغيل بمجرد تركيبها.

• البناء القوي

1. المواد: مصنوعة عادة من الفولاذ المدلفن على البارد للحصول على قوة ومتانة عالية.

2. النهاية: غالبًا ما تكون مغلفة بطبقة من الزنك أو طبقة مسحوق متينة لمقاومة التآكل والصدأ والتآكل في الصناعة       البيئات.

3. المحاور: تتميز بمحاور أرضية دقيقة تدور بسلاسة على محامل كروية أو محامل أسطوانية عالية الجودة.

• التتبع الذاتي / التوجيه القسري: يقوم الاستدقاق فعليًا بإجبار الحمل على اتباع منحنى الناقل. يتحرك جانب المنتج الموجود على الطرف ذو القطر الأكبر من الأسطوانة بشكل أسرع من الجانب الموجود على الطرف ذو القطر الأصغر، مما يؤدي إلى دوران سلس ومتسق.

• سعة تحميل عالية: يسمح البناء الفولاذي لهذه الأسطوانات بالتعامل مع الأحمال الثقيلة جدًا، أكثر بكثير من نظيراتها البلاستيكية أو الألومنيوم. إنها مناسبة للمنصات، والبراميل، وأجزاء الآلات الثقيلة، وأحمال الوحدات الكبيرة الأخرى.

• صيانة منخفضة: مع عدم وجود محركات أو أجزاء متحركة بخلاف المحمل، تكون الصيانة في حدها الأدنى. يتضمن عادةً تزييت المحامل من حين لآخر لضمان الدوران السلس.

• نصف قطر المنحنى الثابت: تم تصميم كل بكرة لنصف قطر منحنى محدد (على سبيل المثال، 30 درجة، 45 درجة، 90 درجة، 180 درجة). يجب أن يتم تصميم النظام وتثبيته باستخدام الاستدقاق والتخطيط الصحيحين لتحقيق المنعطف المطلوب.




التطبيقات

تُستخدم بكرات الجاذبية المدببة بشكل أساسي لإنشاء أقسام منحنية في أنظمة نقل الجاذبية المستقيمة. وتنتشر تطبيقاتها على نطاق واسع في الصناعات التي تعتمد على التعامل مع المواد.

• مراكز التخزين والتوزيع: تستخدم لتوجيه المنصات والعربات والصناديق المحملة من خلال تدفق نظام الفرز، حول الزوايا، وإلى مناطق التدريج أو الشحن المختلفة.

• خطوط التصنيع والتجميع: نقل المكونات الثقيلة أو التجميعات الفرعية أو البضائع التامة الصنع خلال عملية الإنتاج، والتنقل في تخطيط أرضية المصنع.

• توزيع المشروبات والمواد الغذائية: مثالي لنقل المنصات الثقيلة من السلع المعلبة والزجاجات وأحمال الوحدات الثابتة الأخرى عبر مسارات التوزيع.

• الخدمات اللوجستية ومناولة الطرود: على الرغم من أنها لا تستخدم للطرود الصغيرة وحدها، إلا أنها تستخدم في الأقفاص المتحركة والعربات وحمولات الوحدات الأثقل داخل مراكز الطرود ومرافق إرساء السفن.

• الغرف الخلفية للبيع بالتجزئة: تُستخدم لإدارة تدفق المخزون من أرصفة الاستلام إلى التخزين أو مباشرة إلى طابق المبيعات.




البيانات الفنية

رسم تخطيطي لأسطوانة ناقل مدبب الجاذبية R1500

أبعاد السلسلة R1500 مع التركيب الملولب الأنثوي

تعد الأسطوانة الفولاذية المدببة الجاذبية حلاً قويًا وبسيطًا وفعالًا للغاية لتوجيه الأحمال الثقيلة حول المنحنيات في نظام معالجة المواد. تكمن قوتها الأساسية في قدرتها على نقل العناصر الكبيرة بدون طاقة خارجية، مما يجعلها حجر الزاوية في شبكات نقل الجاذبية الفعالة ومنخفضة الصيانة في تطبيقات الصناعة الثقيلة والتخزين.
