R2621
RONWIN
HS Code: 8431390000
التطبيق aريا

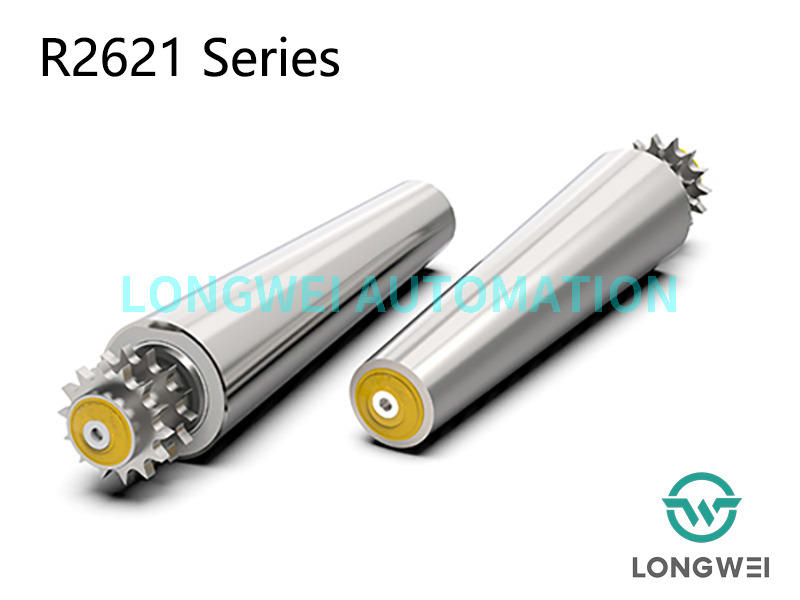

القسم المنحني لأنظمة النقل التي تتعامل مع الوحدة الداخلية، يتم تشغيل بكرات مدببة فولاذية بواسطة سلسلة. تتوافق مع بكرات مسننة فولاذية مستقيمة لدمج خط ناقل الصندوق. يتم تطبيقه بشكل أساسي في ناقلات الحمولة الثقيلة لنقل الحالات أو الحاويات أو المنصات أو البراميل.
قدرة تحميل ثقيلة
يتم لحام جسم الأسطوانة بواسطة لوحة فولاذية بدرجة مخروطية معينة، ويتم لحام العجلة المسننة الفولاذية بجسم الأسطوانة، مما يجعلها قادرة على نقل عزم دوران أعلى، وتلبية طلب النقل للخدمة الشاقة.
نطاق أوسع من بيئة العمل
جسم الأسطوانة الفولاذية والعجلة المسننة الفولاذية، ومبيت المحمل الفولاذي مع محمل كروي فولاذي دقيق مما يسمح للأسطوانة بالعمل في درجات الحرارة العالية والمنخفضة.
حماية جيدة ضد الأوساخ والماء
الغطاء النهائي للأسطوانة يقاوم الغبار ورذاذ الماء بشكل جيد في بيئة العمل.
Tالبيانات الفنية
| البيانات الفنية العامة | |
| ماكس. سعة الحمولة | 200 كلغ |
| ماكس. سرعة الناقل | 30 م/دقيقة |
| نطاق درجة الحرارة | -30 إلى +80 درجة مئوية |
مادة | |
| أنبوب | الكربون الصلب، الفولاذ المقاوم للصدأ |
| رمح | الفولاذ المطلي بالزيت المضاد للصدأ، الفولاذ المطلي بالزنك، الفولاذ المقاوم للصدأ |
| تحمل السكن | الصلب |
| تحمل | محمل كروي دقيق |
Dعنصر ريف | |
ضرس صف مزدوج | فولاذ مطلي بالزنك، أكسدة سوداء، 08B14 |
| Dإصدارات التصميم | |
| نهاية الغطاء | مادة البولي بروبيلين، أصفر/رمادي |
| المعالجة السطحية | مطلي بالزنك، مطلي بالكروم |
| متخلفة | المطاط، بو |
رسم تخطيطي لأسطوانة النقل المدببة ذات العجلة الفولاذية من سلسلة R2621
البعد من السلسلة R2621 مع تركيب الخيوط الأنثوية
أنبوب Mالجوي | د × ت | رمح | L | Scom.بروكيت |
فولاذ، مطلي بالزنك | 38×1.2 | Φ12/عرافة 11 | الطول=العرض+63 | 08B14T |
فولاذ، مطلي بالزنك | 42×1.5 | Φ12/عرافة 11 | الطول=العرض+63 | 08B14T |
فولاذ، مطلي بالزنك | 50×1.5 | Φ12/Φ15/عرافة 11 | الطول=العرض+63 | 08B14T |
د1 | Cدرجة onical | د2 | |||||
ث = 200 | ث = 300 | ث = 400 | ث = 500 | ث = 600 | ث = 700 | ||
Φ38 | 3.6 درجة | Φ50.6 | Φ56.9 | Φ63.2 | Φ69.5 | Φ75.8 | Φ82.1 |
Φ42 | Φ54.6 | Φ60.9 | Φ67.2 | Φ73.5 | Φ79.8 | Φ86.1 | |
Φ50 | Φ62.6 | Φ68.9 | Φ75.2 | Φ81.5 | Φ87.8 | Φ94.1 | |
