2650 راند
RONWIN
HS Code: 8431390000
التطبيق aريا
أنظمة النقل الداخلية المدفوعة في القسم المنحني، يتم تثبيت البكرة poly-v في نهاية الأسطوانة التي تفصل المنطقة المدفوعة ومنطقة النقل، ومحمل كروي دقيق مع مبيت محمل بوليمر، مما يجعل النقل سلسًا وسرعة عالية ومنخفضة الضوضاء. يتم تطبيقه على نطاق واسع في الناقلات ذات الحمولة الخفيفة والمتوسطة لنقل الصناديق أو الألواح الكرتونية أو الحاويات أو البراميل أو الإطارات.
قدرة تحميل ثقيلة
تسمح الفتحات التسعة بمسافة 2.34 مم لرأس المحرك باستخدام حزام متعدد الأضلاع ثنائي الأضلاع أو 3 أضلاع أو 4 أضلاع. بالمقارنة مع الحزام الدائري، فإن استخدام الحزام ثنائي الضلع يسمح بنقل ضعف عزم الدوران تقريبًا.
تسليم أسرع وتكلفة أقل
استنادًا إلى أسطوانة النقل الفولاذية المستقيمة R2250 polyvee pully، تتبنى غلافًا مدببًا PP، مما يجعل الأسطوانة في وقت تسليم أسرع وتكلفة أقل من الأسطوانة الفولاذية المدببة التقليدية.
سرعة عالية ومنخفضة الضوضاء
محرك الحزام Poly-v، محمل كروي دقيق وغطاء محمل بوليمر مما يجعل الأسطوانة تتمتع بمزايا التشغيل السلس، ضوضاء منخفضة وسرعة عالية تصل إلى 2 ~ 3 م / ث.
حماية جيدة ضد الأوساخ والماء
يحمي غطاء الغطاء البلاستيكي المحمل من خلال توفير مقاومة ممتازة للغبار والماء المتناثر.
Lالتحميل الجانبي
التكوين القياسي، يتم ضغط غلاف المحمل مع الغطاء النهائي والمحمل داخل الأنبوب ويتم تدوير أطراف الأنبوب، مما يسمح بنقل المواد بسهولة من الجانب.
Tالبيانات الفنية
البيانات الفنية العامة | |
ماكس. سعة الحمولة | 50 كلغ |
ماكس. سرعة الناقل | 120 م/دقيقة |
نطاق درجة الحرارة | -5 إلى +40 درجة مئوية |
مادة | |
أنبوب | الكربون الصلب، الفولاذ المقاوم للصدأ |
رمح | الفولاذ المطلي بالزيت المضاد للصدأ، الفولاذ المطلي بالزنك، الفولاذ المقاوم للصدأ |
تحمل السكن | مادة البولي أميد، أسود |
نهاية الغطاء | مادة البولي بروبيلين، أصفر/رمادي |
تحمل | محمل كروي دقيق |
Dعنصر ريف | |
عجلة بولي-في | مادة البولي أميد، أسود |
Dإصدارات التصميم | |
المعالجة السطحية | مطلي بالزنك، مطلي بالكروم |
الأكمام الأنبوبية | الأكمام PP، الأكمام بو |
متخلفة | المطاط، بو |

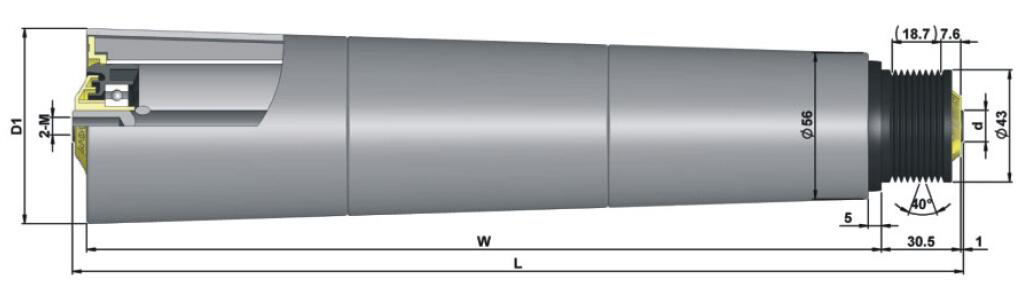

رسم تخطيطي لأسطوانة الناقل ذات الأكمام المدببة R2650 Poly-V
البعد من السلسلة R2650 مع تركيب ملولب نسائي
أنبوب Mالجوي | د1 | W | د2 | رمح | E | L |
الصلب والفولاذ المقاوم للصدأ | 56 | 200 | 69 | Φ12 | ه=ث+35 | الطول=العرض+36 |
300 | 74.5 | |||||
400 | 81 | |||||
500 | 88.5 | |||||
600 | 96 | |||||
700 | 102.5 |
