CR300
RONWIN

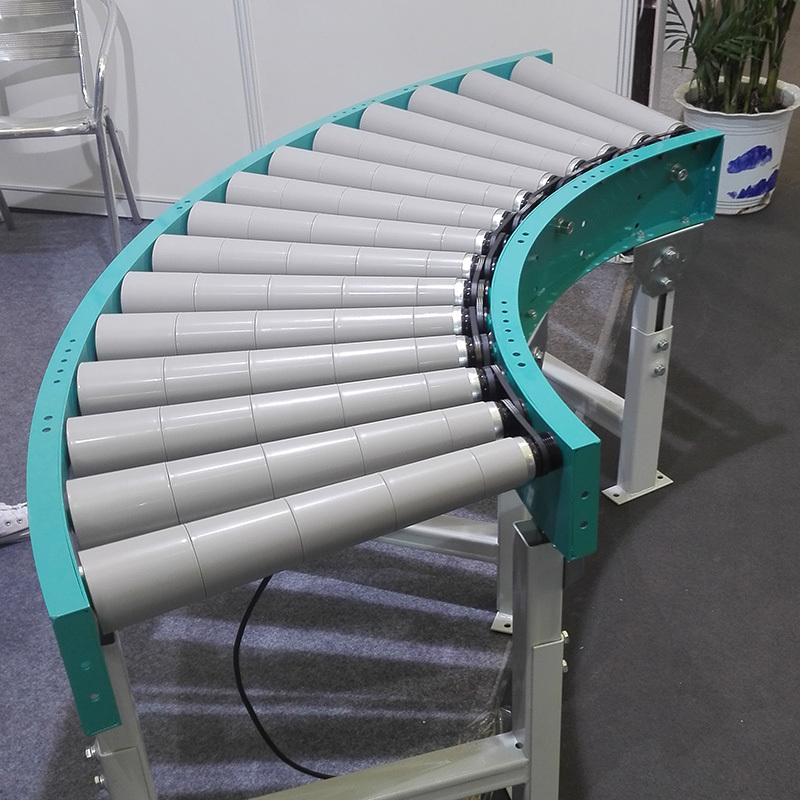

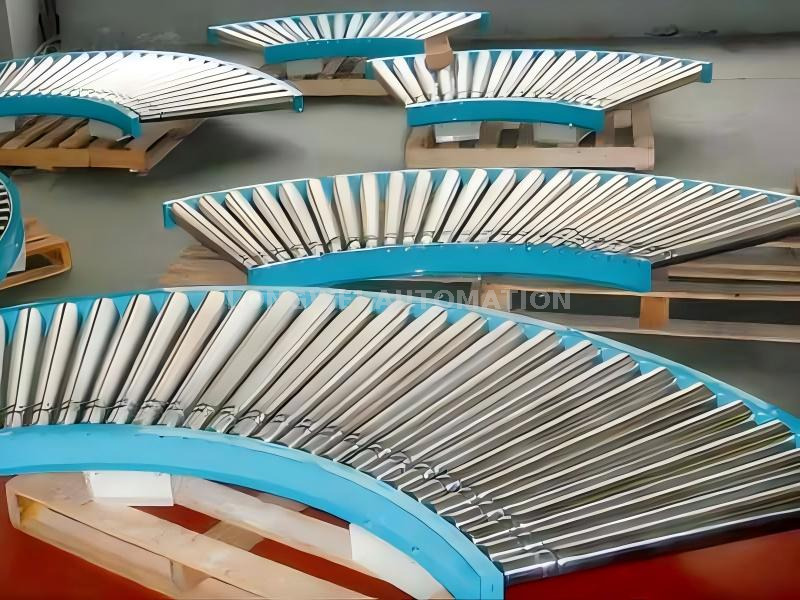

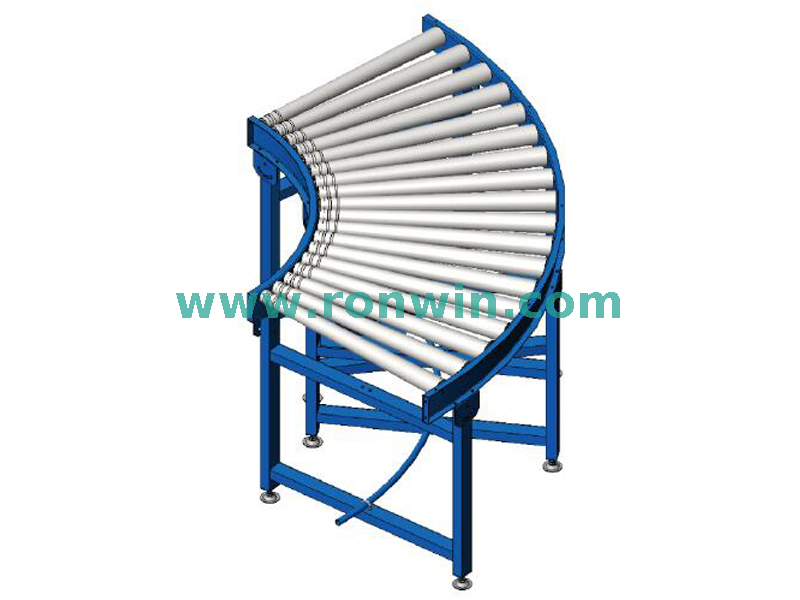

إنه عبارة عن قسم ناقل يعمل بالطاقة مصمم للتنقل في منحنى، عادةً 30 درجة، 45 درجة، 90 درجة، أو 180 درجة. تصنيف "الخدمة المتوسطة" يعني أنه مصمم للتعامل مع نطاق محدد من الأحمال، بشكل عام بين 50 كجم إلى 450 كجم (110 رطل إلى 1000 رطل) لكل متر، مما يجعله مناسبًا لمجموعة واسعة من السلع الصناعية الشائعة.

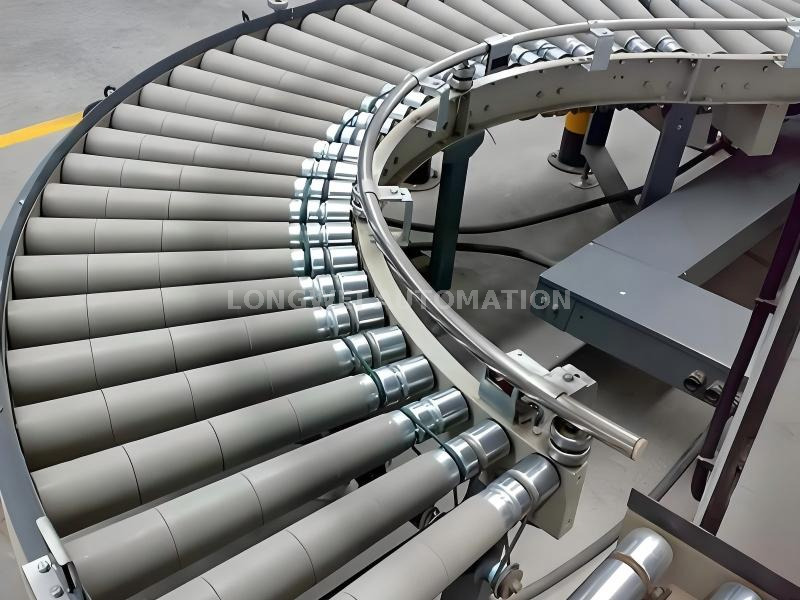

تشير آلية "O-Belt Driven" إلى كيفية نقل الطاقة. يقوم محرك واحد مستمر بتشغيل العمود الرئيسي، ويتم تثبيت أحزمة دائرية مرنة فردية (شبيهة بالأشرطة المطاطية الكبيرة) على الأخاديد الموجودة على البكرات المدفوعة. يؤدي هذا إلى إنشاء نظام دفع إيجابي يقوم بتدوير البكرات ودفع العناصر للأمام.
يتم استخدام هذا الناقل عندما يحتاج تدفق العناصر الذي يتم التحكم فيه بالطاقة إلى تغيير الاتجاه. تشمل التطبيقات الشائعة.

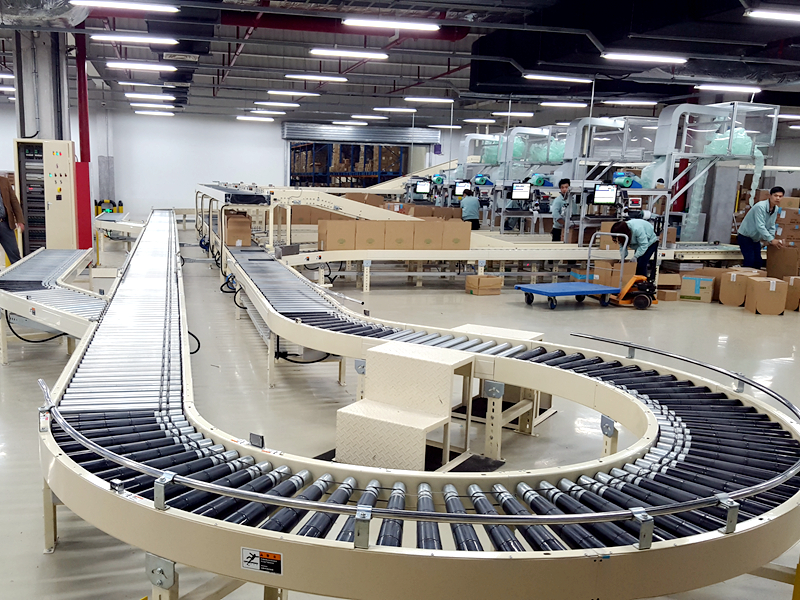

أنظمة الفرز: حاسمة في مراكز التوزيع والمرافق البريدية والمطارات حيث يجب توجيه الطرود حول الزوايا إلى ممرات أو نتوءات فرز مختلفة.
خطوط الدمج والتحويل: تستخدم لتوجيه المنتجات إلى خط ملف واحد (دمج) أو للانحناء بعيدًا عن الخط الرئيسي باتجاه محطة التعبئة أو منصة التحميل أو منطقة الفحص.
خطوط التجميع والإنتاج: في التصنيع، تسمح لخط الإنتاج باتباع تخطيط أرضية المصنع، والتنقل حول العوائق أو ربط قسمين ناقلين مستقيمين غير موجودين في خط مستقيم.
انتقالات العملية: تستخدم لإعادة توجيه المنتجات بين العمليات، مثل تغذية العناصر من آلة التعبئة إلى آلة وضع الملصقات التي يتم وضعها بزاوية 90 درجة.
التعامل مع الطرود: مثالي لنقل العناصر المستقرة ذات القاعدة المسطحة مثل الصناديق الكرتونية وحقائب اليد والصناديق والأحمال المحملة على منصات نقالة حول المنعطفات دون تدخل يدوي.
إن ميزات هذا الناقل هي نتيجة مباشرة لتصميمه المنحني وآلية القيادة بالحزام O.
تغيير الاتجاه السلس: الميزة الأساسية. فهو يسمح بتدفق سلس ومستمر للمواد حول الزاوية، مما يلغي الحاجة إلى الدفع اليدوي، أو نقل الأقراص الدوارة، أو الأذرع الآلية المعقدة لتغييرات الاتجاه البسيطة.
التحكم الإيجابي في الطاقة ("الأسطوانة المباشرة"): على عكس ناقلات الجاذبية، توفر الأسطوانات التي تعمل بالطاقة حركة متسقة يمكن التحكم فيها. وهذا يسمح بتراكم الضغط الصفري (يمكن أن تنزلق الأسطوانات تحت الحزام عند توقف المنتج، مما يمنع الضغط الخلفي وتلف المنتج) ويمنع العناصر من التوقف على المنحنى.
كفاءة المساحة: تتيح الاستخدام الأمثل لمساحة أرضية المصنع أو المستودع من خلال السماح بتصميم خطوط النقل حول تخطيط المبنى، وليس فقط في خطوط مستقيمة.
لطيف على المنتجات: يوفر المسار المنحني والقبضة المبطنة للأحزمة O انتقالًا أكثر سلاسة من المنعطف الحاد والقسري. وهذا مهم بشكل خاص لتجنب سقوط المنتجات أو جرجرها.
سعة الخدمة المتوسطة: هذه هي "النقطة المثالية". فهي قوية بما يكفي لمعظم التطبيقات الصناعية (الصناديق، والبراميل، والمنصات النقالة) دون الحاجة إلى الهندسة الزائدة والتكلفة العالية لنظام الخدمة الشاقة.
تصميم بسيط نسبيًا: على الرغم من أنه أكثر تعقيدًا من ناقل الجاذبية، إلا أن محرك الحزام O أبسط وأكثر فعالية من حيث التكلفة من أنظمة العمود الخطي أو مدفوعة بالسلسلة لتطبيقات الخدمة المتوسطة. الصيانة واضحة ومباشرة، وغالبًا ما تتضمن مجرد استبدال الحزام الدائري البالي.
يتطلب مصدر طاقة: يجب توصيله بالكهرباء، مما يزيد من تكاليف التشغيل وتعقيد التثبيت مقارنة بالخيارات غير المزودة بالطاقة.
صيانة مكونات المحرك: على الرغم من بساطة المحرك، إلا أن المحرك والمحامل والأحزمة O تتطلب فحصًا وصيانة دورية. يمكن أن تتمدد الأحزمة أو تبلى أو تنكسر بمرور الوقت.
نصف القطر الثابت: يحتوي المنحنى على نصف قطر محدد. من الضروري تحديد نصف قطر مناسب لحجم وطول منتجاتك لمنع التشويش أو عدم الاستقرار.
ليس لجميع أنواع التحميل: مناسب بشكل أفضل للعناصر ذات القاعدة الصلبة والثابتة. قد لا يتم نقل الحقائب السائبة أو العناصر الصغيرة جدًا أو المنتجات ذات القاعدة غير المنتظمة بشكل صحيح ويمكن أن تتعثر.
تكلفة أولية أعلى: أغلى بكثير من الناقل الأسطواني المنحني غير المدفوع بسبب المحرك ومكونات القيادة ونظام التحكم.
باختصار، يعد الناقل الأسطواني المنحني ذو الحزام O ذو التحمل المتوسط هو الرابط الأساسي الذي يوفر المرونة والأتمتة لنظام مناولة المواد. إنه الحل الأمثل لتوجيه مجموعة واسعة من المنتجات متوسطة الوزن بشكل موثوق وفعال حول الزوايا، مما يشكل العمود الفقري لمرافق التوزيع والإنتاج الحديثة والمبسطة.
| ميزة | الوصف | ضمنا |
|---|---|---|
| مصدر الطاقة | محرك كهربائي مع محرك الحزام O | Pro: حركة متحكم فيها ومزودة بالطاقة. السلبيات: يتطلب الكهرباء وإعدادات أكثر تعقيدًا. |
| الوظيفة الأساسية | لتغيير اتجاه خط ناقل بالطاقة. | يتيح تصميم تخطيط فعال والتدفق الآلي المستمر. |
| سعة التحميل | متوسطة التحمل (حوالي 50-450 كجم/م) | مثالية لمعظم الصناديق وحقائب اليد والسلع المنقولة على منصات النقل في مجال الخدمات اللوجستية والتصنيع. |
| آلية القيادة | أحزمة دائرية على بكرات مخددة | Pro: نقل طاقة بسيط وفعال من حيث التكلفة. السلبيات: الأحزمة عبارة عن عناصر تآكل تحتاج إلى استبدال. |
| مراقبة المنتج | عالية. يسمح بالتراكم والتحكم في السرعة. | يمنع الضغط الخلفي وتلف المنتج؛ يتكامل مع الضوابط الأتمتة. |
| الأحمال المناسبة | العناصر المستقرة ذات القاع المسطح (الكرتون، والحقائب، والمنصات النقالة). | غير مناسب للأشياء الهشة أو غير المستقرة أو الصغيرة جدًا بدون حراسة خاصة. |

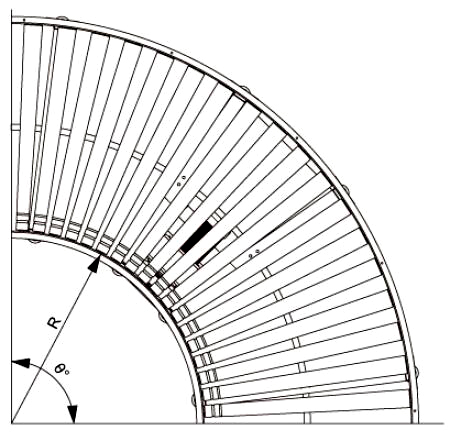

رقم الموديل - العرض الداخلي للرف (W) - ارتفاع الرف (H) - نصف قطر الدوران (R) - زاوية الدوران (°)
رقم الطلب. مثال (الوحدة مم): CR300-600-500-900-90
| المواصفات (الوحدة: مم) | |
|---|---|
| قطر الأسطوانة | 50 (نهاية صغيرة) |
| تحول داخل دائرة نصف قطرها | اقترح 900 |
| زاوية الدوران | 45 درجة، 60 درجة، 90 درجة |
| الأسطوانة متضمنة الزاوية | ≥5 درجة |
| العرض الداخلي للرف | 500، 600، 700، 800، 900، 1000، 1500 |
| ارتفاع الرف | 500-1500 |
| مادة الرف | لوحة مطوية من الصلب |
| مادة داعمة للساق | أنبوب فولاذي مستطيل |
| سرعة النقل | ماكس. 30 م/دقيقة، السرعة قابلة للتعديل |
| قوة المحرك | 0.37 كيلو واط، 0.55 كيلو واط، 0.75 كيلو واط |
