16
RONWIN
HS Code: 8431390000
وحدة نقل الكرة المحملة بنابض القابلة للسحب هي مكون متخصص في نقل الكرة يدمج وظائف التوسيد وإعادة الضبط. السمة الأساسية لها هي آلية زنبركية داخلية تسمح لرأس الكرة بالضغط للأسفل ("السحب") تحت الضغط العمودي والعودة تلقائيًا إلى موضعها الأصلي بمجرد إزالة الضغط. إنها تحتفظ بخصائص التدحرج منخفضة الاحتكاك لوحدة نقل الكرة القياسية مع إضافة وظيفة توسيد قابلة للسحب، مما يجعلها شائعة الاستخدام في التطبيقات الدقيقة التي تتطلب التعامل مع اختلافات الارتفاع، أو توفير التوسيد، أو تطبيق ضغط متحكم فيه.
يتكون هذا المنتج عادة من المكونات الرئيسية التالية:
رأس الكرة: معدن عالي الدقة (مثل الفولاذ المقاوم للصدأ 440C) أو كرة سيراميك ذات سطح أملس، وصلابة عالية، ومقاومة للتآكل، مما يضمن تدحرجًا سلسًا في كل الاتجاهات.
مقبس الكرة: مقعد على شكل وعاء يحتوي على رأس الكرة، وعادة ما يكون مصنوعًا من مواد منخفضة الاحتكاك ومقاومة للاهتراء (مثل البلاستيك الهندسي أو البرونز أو الفولاذ المقسى). يتطابق جدارها الداخلي مع رأس الكرة بدقة، مما يسمح لها بالتدحرج بحرية.
آلية الزنبرك: هذا هو جوهر تمكين وظيفة "السحب". يتم تثبيت الربيع تحت مقبس الكرة.
النوع: يمكن أن يكون عبارة عن نوابض ضغط حلزونية، أو نوابض قرصية، أو إلاستومر (مثل البولي يوريثين).
الوظيفة: يوفر قوة مرنة عمودية يمكن التحكم فيها.
الغلاف/الغطاء المتصاعد: غلاف معدني أسطواني يحتوي على الآلية الداخلية بأكملها. وعادة ما تتميز بخيوط خارجية (على سبيل المثال، خيوط مترية من سلسلة M) أو شفة تركيب للتثبيت الآمن في اللوحات الأساسية للمعدات أو الإطارات.
الختم (اختياري): في بعض الموديلات ذات المتطلبات الأعلى، يتم تضمين حلقة مانعة للتسرب لمنع دخول الغبار والحطام إلى الآلية الداخلية، مما يضمن التشغيل الموثوق به على المدى الطويل.
التوسيد وامتصاص الصدمات: يمتص الزنبرك بشكل فعال طاقة التأثير من قطع العمل أو المعدات، مما يحمي قطعة العمل والمعدات نفسها، ويقلل الضوضاء.
التكيف مع اختلافات الارتفاع: عندما تكون قطع العمل الموجودة على خط النقل ذات ارتفاعات غير متساوية، فإن ضغط الزنبرك يمكن أن يعوض تلقائيًا فرق الارتفاع هذا، مما يضمن دعم جميع قطع العمل بشكل فعال ونقلها بسلاسة.
توفير الضغط المستمر: يمكن تحويل قوة الزنبرك إلى ضغط ثابت يمكن التحكم فيه لأسفل أو جانبي على قطعة العمل، وغالبًا ما يستخدم لتحديد المواقع أو التثبيت أو تثبيت التطبيقات.
الحماية من الحمل الزائد: في حالة الحمل الزائد العرضي، يمكن أن تتراجع رأس الكرة بالكامل، مما يوفر وظيفة حماية السلامة الميكانيكية.
إعادة الضبط التلقائي: بمجرد إزالة الضغط من الأعلى، يقوم الزنبرك على الفور بدفع مجموعة رأس الكرة إلى وضعها الأصلي، وتكون جاهزة للدورة التالية.
وظيفة التدحرج التي يتم الحفاظ عليها: يحافظ رأس الكرة على نطاق كامل من قدرة التدحرج منخفضة الاحتكاك سواء كانت مضغوطة أو ممتدة أو في أي وضع متوسط.
الحالة الأولية: في حالة عدم التحميل، يتم تمديد الزنبرك، مما يدفع رأس الكرة إلى أعلى موضع لها.
الضغط والسحب: عندما تضغط قطعة العمل للأسفل على رأس الكرة بقوة تتجاوز التحميل المسبق للزنبرك، تتغلب مجموعة رأس الكرة على قوة الزنبرك وتتحرك للأسفل ككل ("تتراجع").
التدحرج والتبطين: أثناء التراجع وعند التثبيت في أي موضع، لا يزال بإمكان رأس الكرة التدحرج بحرية، وتحريك قطعة العمل، بينما يوفر الزنبرك التوسيد والدعم بشكل مستمر.
إعادة الضبط: عندما تتم إزالة قطعة العمل ويختفي الضغط، فإن قوة الزنبرك تدفع مجموعة رأس الكرة بالكامل إلى أعلى موضعها الأولي.
يُستخدم هذا المكون على نطاق واسع في إعدادات الأتمتة التي تتطلب معالجة مرنة وقابلة للتكيف:
تحديد موضع قطع العمل وتثبيتها: يستخدم في الآلات CNC أو تركيبات الفحص لتثبيت قطع العمل من الأعلى أو الجانب، مع السماح بالحركة بسبب التمدد الحراري/الانكماش أو التعديلات الموضعية الطفيفة.
آليات الفرز والتحويل: تستخدم خصائص التراجع والتدحرج عند نقاط الفرز لتوجيه قطع العمل وتغيير اتجاهها.
منصات النقل القابلة للتعديل على المحور Z: تستخدم لدعم قطع العمل ذات الارتفاعات المختلفة، مما يضمن اتصال جميع الأسطح السفلية لقطعة العمل بسطح محرك موحد (على سبيل المثال، الحزام أو اللوحة العلوية).
أجهزة الحماية من الحمل الزائد: يتم تركيبها في المناطق المعرضة للتشويش. يتراجع رأس الكرة عندما تكون المقاومة مفرطة، مما يمنع تلف المعدات.
خطوط التجميع الدقيقة: توفر دعمًا متوافقًا أثناء عملية التجميع لتجنب خدش أسطح المكونات الدقيقة.
قوة الزنبرك/الضغط الأولي: الحد الأدنى من القوة (N أو كجم) المطلوبة لبدء تراجع رأس الكرة.
مسافة السكتة الدماغية/التراجع: أقصى مسافة قابلة للضغط (مم) يمكن أن ينتقل بها رأس الكرة من أعلى نقطة إلى أدنى نقطة.
الارتفاع الإجمالي وأبعاد التركيب: تتضمن الأبعاد الإجمالية بعد التثبيت ومواصفات خيط/فتحة التثبيت.
قطر رأس الكرة والمواد: يحدد سعة الحمولة وملاءمتها للبيئة.
سعة الحمولة: الحد الأقصى للحمل (الثابت والديناميكي) الذي يمكن أن يتحمله.
دقة التكرار: الاتساق في العودة إلى الموضع الأولي بعد دورات الضغط وإعادة التعيين المتعددة.

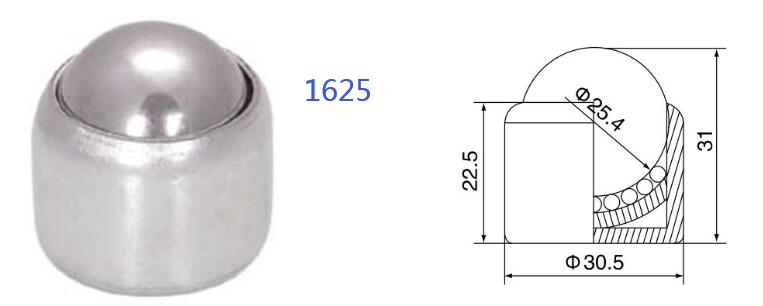

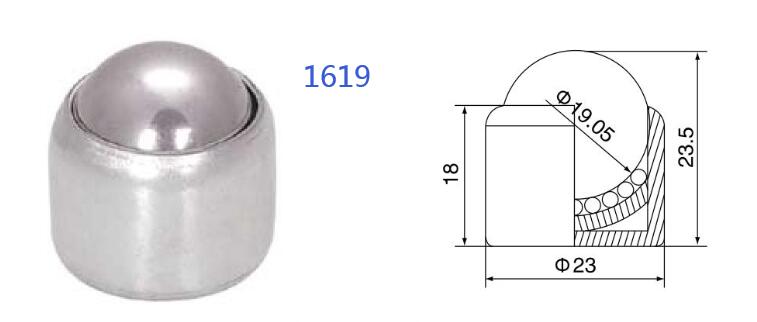

1619، 1625
الميزات: 16 سلسلة من وحدة نقل الكرة خفيفة الوزن، ولها قطران من كرة التحميل (19 مم و25 مم)، أسطواني جسم عادي، تركيب منسدل بدون حواف، زنبرك داخلي يمكن أن يقلل من قوة التأثير.
المواصفات:
| المرجع رقم | مادة | قدرة التحميل (كجم) | الوزن (ز) | |
| أقترح | ماكس. | |||
| 1619 | CS/CS | 20 | 30 | 45 |
| بل/CS | 10 | 15 | 25 | |
| إس إس/إس إس | 15 | 20 | 45 | |
| بل/سس | 10 | 15 | 25 | |
| المرجع رقم | مادة | قدرة التحميل (كجم) | الوزن (ز) | |
| أقترح | ماكس. | |||
| 1625 | CS/CS | 30 | 35 | 100 |
| بل/CS | 12 | 18 | 45 | |
| إس إس/إس إس | 25 | 30 | 100 | |
| بل/سس | 12 | 18 | 45 | |
تعد وحدة نقل الكرة المحملة بنابض القابلة للسحب مكونًا ذكيًا ومتكاملًا للغاية. فهو يجمع ببراعة بين التدحرج متعدد الاتجاهات والوسادة الزنبركية، مما يحل التحديات الشائعة في أنظمة التشغيل الآلي مثل التأثير الصلب، وعدم تناسق الارتفاع، والحاجة إلى التثبيت المرن. فهو يمنح المعدات الميكانيكية قدرة أكبر على التكيف والموثوقية، ويعمل كحل حاسم في مجالات التجميع الدقيق، ومعالجة المواد، وتركيبات الأدوات.
