DGDD50-428L
RONWIN
HS Code: 8431390000

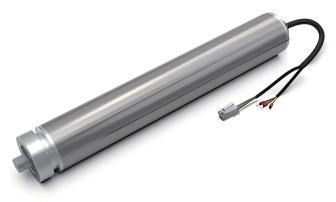

في مجالات الأتمتة الصناعية والخدمات اللوجستية الذكية، يتم فرض متطلبات صارمة بشكل متزايد على الدقة العالية والموثوقية العالية والقدرة على التكيف البيئي لمعدات القيادة. ولمواجهة هذه التحديات، فإننا نقدم بكل فخر الأسطوانة الآلية ذات الدفع المباشر المؤازرة، وهو الحل الذي يدمج التكنولوجيا المتقدمة في وحدة واحدة عالية الأداء. هذا المنتج ليس مجرد مكون ناقل حركة تقليدي ولكنه نظام قيادة ذكي ومتكامل للغاية مصمم لتوفير زخم قوي لترقية المعدات والابتكار.
الجهد: تيار مستمر 48 فولت
الطاقة: 200 واط/300 واط/400 واط
طول جسم الأسطوانة: 428 ملم
قطر الأسطوانة: 50 ملم
سعة تحميل الأسطوانة: 15 كجم/25 كجم/30 كجم
| قطر النموذج | 50 ملم | ||||
| جهد الإدخال | تيار مستمر 48 فولت | ||||
| الثورة المقدرة (دورة في الدقيقة) | 350~1000 | ||||
| عزم الدوران المقدر (نيوتن متر) | وضع S1 | 0.5 | 1.0 | 1.5 | 2.0 |
| وضع S2 | 1.0 | 2.0 | 3.0 | 4.0 | |
| الطاقة المقدرة (ث) | وضع S1 | 50 | 100 | 150 | 200 |
| وضع S2 | 100 | 200 | 300 | 400 | |
| الحزام الناقل S1 وزن النقل المستمر (كجم) | 4 | 8 | 12 | 15 | |
| الحزام الناقل S2 وزن النقل المستمر (كجم) | 8 | 15 | 23 | 30 | |
| المراقب المالي: الاتصال المباشر بمصدر الطاقة غير ممكن؛ يجب استخدام وحدة تحكم متطابقة منفصلة بدلاً من ذلك. | |||||
| الرد: ح: القاعة م: التشفير المغناطيسي R: تزامن المحلل | |||||
تعمل هذه الأسطوانة المؤازرة بمحرك على دمج أنظمة الطاقة والنقل والتغذية المرتدة بعمق في تصميم مدمج وفعال.
قلب الطاقة المتكامل: يتميز بمحرك DC بدون فرش مغناطيسي دائم كمصدر للطاقة، معروف بكفاءته العالية، وعزم الدوران العالي، وعمر الخدمة الطويل.
استشعار الموقع عالي الدقة: يشتمل على جهاز تشفير حثي متقدم، يتكون من وحدة دوارة تدور بشكل متزامن مع غلاف الأسطوانة ووحدة الجزء الثابت الثابتة. تعمل هذه على مبدأ الحث الكهرومغناطيسي غير المتصل لالتقاط إشارات الدوران في الوقت الفعلي.
التحكم الذكي في الحلقة المغلقة: تتم معالجة الإشارات التي يولدها جهاز التشفير بسرعة عالية بواسطة شريحة مدمجة، وتحولها إلى بيانات موضع مطلقة عالية الدقة. يتم نقل هذه البيانات في الوقت الفعلي إلى نظام التحكم في المحرك، والذي يأمر بدقة المحرك **بدء/إيقاف، وتنظيم السرعة، ومراقبة كثافة الطاقة**، مما يشكل حلقة مغلقة سريعة الاستجابة ويتم التحكم فيها بدقة.
باستخدام تقنية الدفع المباشر المؤازر، فهو يدمج المحرك والمشفر والأسطوانة، مما يلغي الحاجة إلى هياكل النقل المعقدة التقليدية مثل مخفضات التروس والوصلات. وهذا يقلل بشكل كبير من مساحة التثبيت المطلوبة ويخفف الوزن الإجمالي للمعدات بشكل ملحوظ، مما يتيح تصميمات أكثر إحكاما وخفيفة الوزن للآلة.
يوفر المحرك بدون فرش ذو المغناطيس الدائم أداءً ديناميكيًا ممتازًا مع عزم دوران عالي وبدء تشغيل سلس. إلى جانب ردود الفعل عالية الدقة للموضع من جهاز التشفير الاستقرائي، فإنه يحقق استجابة ديناميكية على مستوى مللي ثانية ودقة تحديد موضع فائقة قابلة للتكرار، مما يلبي متطلبات التحكم في الحركة الأكثر تطلبًا.
تكمن الميزة الثورية لهذا المنتج في **التشفير الحثي**. على عكس أجهزة التشفير الضوئية المعرضة للتلوث، فإنها تعمل على مبدأ الحث غير المتصل، مما يجعلها مقاومة للظروف الصعبة مثل الزيت والغبار والرطوبة. سواء كان ذلك في ورش العمل الرطبة، أو البيئات الخارجية الموحلة، أو خطوط الإنتاج المليئة بالغبار، فإنه يضمن التشغيل المستقر، مما يدل على موثوقية لا مثيل لها وطول العمر.
يتيح نظام التحكم الذكي المدمج المراقبة الشاملة وتحسين حالة المحرك. تساعد وظيفة مراقبة كثافة الطاقة على تحسين كفاءة الطاقة ومنع التحميل الزائد. بفضل الواجهات القياسية ومخرجات الإشارة، يمكن دمجها بسهولة في أنظمة التحكم الآلي المختلفة ومنصات إنترنت الأشياء.
بفضل مزاياها الفريدة، تعد هذه الأسطوانة المزودة بمحرك بمحرك سيرفو المباشر الخيار الأمثل لتطبيقات مثل:
الخدمات اللوجستية الذكية: آلات فرز عالية السرعة، وعربات نقل مكوكية، وأنظمة نقل دقيقة.
الأتمتة الصناعية: محركات مفصلية روبوتية صناعية، خطوط تجميع دقيقة، أجهزة تغذية ماكينات CNC.
معدات البيئة القاسية: تجهيز الأغذية، الآلات الزراعية، معدات التعدين، أجهزة التنظيف، وغيرها من التطبيقات التي تتطلب مقاومة عالية للماء والغبار.
إن الأسطوانة الآلية ذات الدفع المباشر المؤازرة الخاصة بنا هي أكثر من مجرد منتج؛ فهو شريك موثوق به يقود تقدمك نحو التصنيع الذكي والدقيق. فهو يجمع بشكل مثالي بين التصميم المدمج والأداء القوي والدقة الفائقة والمتانة الاستثنائية، مما يساعدك على حل تحديات القيادة في البيئات المعقدة وتعزيز الأداء العام والقدرة التنافسية لمعداتك.
اختياره يعني اختيار الموثوقية والدقة والكفاءة!
اتصل بنا اليوم للحصول على المواصفات الفنية التفصيلية والحلول المخصصة.
