الأسطوانة الناقلة لتراكم التلسكوب ذات التغذية الفولاذية ذات الصف المزدوج

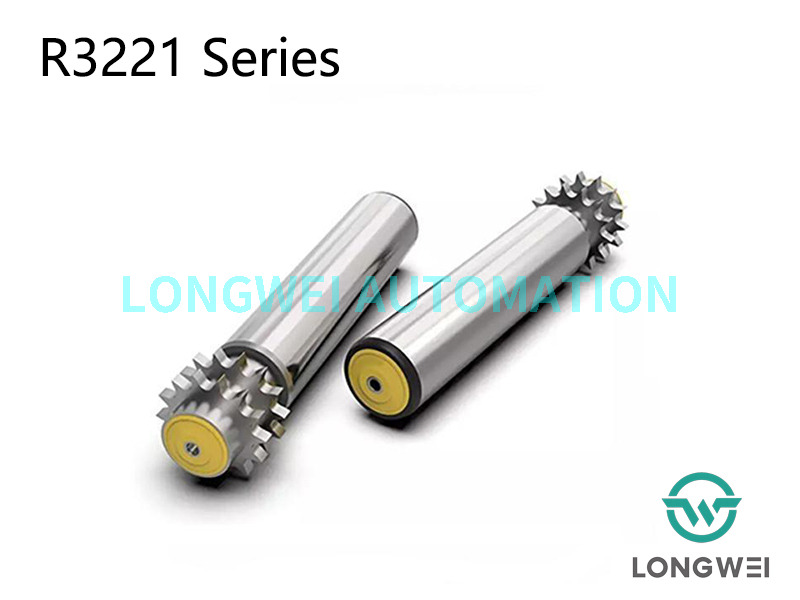

سلسلة R3221 صف مزدوج  الصلب  بكرة ناقلة متراكمة مدفوعة بسلسلة ضرس

هذه أسطوانة وظيفية مصممة خصيصًا ومصممة خصيصًا لقسم التغذية التلسكوبي (أو قسم الإرساء) لناقل التراكم. إنها تدمج أسنانًا مسننة فولاذية ذات صف مزدوج ويتم تشغيلها بواسطة سلسلة خارجية لمزامنة دوران خط الأسطوانة بالكامل، مما يتيح نقل المواد بسلاسة وتحكم في منطقة التغذية. وتتمثل وظيفتها الأساسية في التكيف مع مواضع التغذية المتغيرة، وتوجيه المواد بكفاءة ومركزية إلى خط النقل الرئيسي، والتفاعل بسلاسة مع وظيفة التراكم النهائي عند الحاجة.

الهيكل الأساسي والتحليل الوظيفي

هذا المنتج ليس ذاتي الحركة؛ إنه مشغل سلبي رئيسي ضمن نظام القيادة الشامل. ويدور تصميمه حول ثلاث وظائف رئيسية: نقل الطاقة، وتحمل الحمولة، والتكيف التلسكوبي.

1. جسم الأسطوانة:

• عادةً ما تكون أسطوانة غير مزودة بالطاقة (أي لا يوجد محرك مدمج).

• يمكن أن يكون السطح مطليًا بالزنك أو مطليًا بالكروم أو مطليًا (بالبولي يوريثين والمطاط وما إلى ذلك) حسب الحاجة لتوفير معاملات احتكاك مناسبة ومقاومة التآكل.

• بمثابة السطح الحامل المباشر والنقل للمواد.

2. أسنان العجلة الفولاذية ذات الصف المزدوج:

• المحرك المتزامن: تعمل سلسلة حلقة مغلقة واحدة على تشغيل العجلة المسننة المقابلة على جميع البكرات، مما يضمن الدوران المتزامن للخط بأكمله ويمنع اختلال المواد.

• توزيع الحمل: يقوم التصميم ذو الصف المزدوج بتوزيع شد السلسلة عبر عجلتين مسننتين، مما يعزز سلاسة وموثوقية ناقل الحركة، خاصة بالنسبة للأقسام التلسكوبية الأطول والأثقل.

• ناقل الحركة الدقيق: توفر العجلة المسننة الفولاذية شبكة عالية الدقة مع السلسلة، مما يحافظ على نسبة قيادة ثابتة.

• الميزة الأساسية: يتم تثبيت اثنين من العجلة المسننة الفولاذية المتوازية بشكل آمن على أحد طرفي عمود الأسطوانة أو كلاهما.

• المواد: مصنوعة بشكل نموذجي من مواد مثل الفولاذ 45# أو 40Cr، وتخضع للمعالجة الحرارية للتبريد والتلطيف لضمان القوة العالية ومقاومة التآكل.

• الوظائف:

3. هيكل نهاية المحمل والعمود:

• يستخدم محامل كروية ذات أخدود عميق للخدمة الشاقة أو محامل إبرة لضمان دوران سلس تحت قوة السحب الشعاعية من السلسلة.

• يجب أن يكون تصميم نهاية العمود متوافقًا مع هيكل الدعم للآلية التلسكوبية (على سبيل المثال، أقواس السكك الحديدية المنزلقة)، مما يسمح للأسطوانة بالتحرك محوريًا (على طول اتجاه الطول).

4. واجهة التكيف التلسكوبية:

• تم تصميم عمود محرك الأسطوانة أو حامل التثبيت للاتصال بإطار القسم التلسكوبي للناقل.

• يجب أيضًا تصميم نظام محرك السلسلة على أنه تلسكوبي (غالبًا ما يستخدم شدادات سلسلة أوتوماتيكية أو وصلات عامة أو وحدات محرك متحركة) لضمان احتفاظ سلسلة القيادة بالتوتر والارتباط المناسبين عندما يتغير طول التغذية.

سير العمل وتكامل النظام

1. تكوين النظام: هذه الأسطوانة هي المكون الأساسي لوحدة "التغذية التلسكوبية". تشتمل الوحدة الكاملة أيضًا على: إطار فولاذي تلسكوبي، ومحرك تشغيل + مخفض، وسلسلة قيادة مغلقة، وجهاز شد، ونظام تحكم.

2. سير العمل:

• يقوم محرك القيادة بتدوير ضرس القيادة عبر المخفض.

• يقوم العجلة المسننة، عبر سلسلة الحلقة المغلقة، بتشغيل الصف بأكمله من بكرات العجلة المسننة ذات الصف المزدوج للتدوير بشكل متزامن.

• يتم نقل المواد الموضوعة على الأسطوانات الدوارة بسلاسة إلى الخط الرئيسي.

• عندما تحتاج نقطة التغذية إلى التعديل، فإن القسم التلسكوبي بأكمله (بما في ذلك جميع البكرات وإطارها) يمتد أو يتراجع، ويتم تشغيله بواسطة محرك أو يدويًا. ويتكيف نظام القيادة بالسلسلة وفقًا لذلك، مما يحافظ على القيادة دون انقطاع.

الميزات والمزايا الرئيسية

• تزامن عالي، نقل مستقر: يضمن العجلة المسننة ذات الصف المزدوج ومحرك السلسلة سرعة متسقة تمامًا عبر جميع الأسطوانات، مما يمنع بشكل فعال عدم محاذاة المواد أو الانزلاق أو التشويش على القسم المتحرك.

• قدرة تحميل عالية وموثوقية: يمكن أن يتحمل تصميم العجلة المسننة الفولاذية والمحمل عالي التحمل أحمال الصدمات الكبيرة والضغط المستمر، وهو مناسب لتغذية المواد الثقيلة (مثل الألواح والمقاطع الجانبية والصناديق).

• مصممة لوظيفة التراكم: متوافقة تمامًا مع ناقلات التراكم اللاحقة. عندما يتوقف الخط الرئيسي مؤقتًا (يتراكم)، يمكن أن تتوقف بكرات التغذية بشكل متزامن؛ أو يمكن تصميمها للتشغيل المستمر بسرعة منخفضة، بالتنسيق مع السدادات في منطقة التراكم.

• قدرة عالية على التكيف: يعمل التصميم التلسكوبي على حل عدم التطابق بين نقاط التغذية الثابتة وأوضاع التحميل المتغيرة، مما يعزز مرونة تخطيط النظام.

• صيانة بسيطة نسبيًا: يعتبر محرك العجلة المسننة والسلسلة من طرق النقل الميكانيكية الناضجة والموثوقة. تعتبر الصيانة أمرًا بديهيًا، كما أن استبدال الأجزاء البالية (مثل السلسلة) أمر بسيط.

سيناريوهات التطبيق النموذجية

• تصنيع السيارات: يستخدم في ورش هياكل السيارات لتغذية صفائح أو مكونات الفولاذ مركزيًا من عربات المواد إلى خط الإنتاج.

• معالجة الصفائح المعدنية ومواد البناء: تتيح التغذية التلسكوبية للصفائح بالتنسيق مع آلات القص أو مكابح الضغط.

• التغليف والتخزين على نطاق واسع: إرساء الصناديق الثقيلة أو المنصات من معدات المناولة المتنقلة إلى خط نقل التراكم الرئيسي.

• خطوط إنتاج التجميع: تعمل كقسم تغذية قابل للتعديل، مما يوفر الأجزاء لمحطات العمل المختلفة.

• معالجة الأخشاب وتصنيع الأثاث: تغذي الألواح الخشبية أو الألواح الخشبية في مراكز المعالجة.

المعلمات التقنية ونقاط الاختيار

• مواصفات الأسطوانة: القطر (على سبيل المثال، Φ60mm، Φ89mm)، طول البرميل، سمك الجدار.

• معلمات العجلة المسننة: عدد الأسنان (على سبيل المثال، 10T، 12T)، درجة الصوت (على سبيل المثال، ISO 08B، 10A، 12A)، وتباعد الصفوف، والمواد، والصلابة.

• سعة الحمولة: الحمل الديناميكي والثابت المقدر لكل بكرة.

• نهاية العمود والمحامل: قطر العمود ونوع المحمل وطريقة التشحيم.

• مسافة مركز التثبيت: المسافة بين الأسطوانات المتجاورة، مما يؤثر على سلاسة النقل.

• نموذج السلسلة المتوافق: يجب أن يتطابق بدقة مع العجلة المسننة.

• السكتة الدماغية التلسكوبية: يجب تحديد الحد الأقصى لنطاق الحركة المطلوب للأسطوانة لتخصيص طول العمود وهيكل الدعم.

الاحتياطات

• التصميم المنهجي: لا يمكن استخدام هذه الأسطوانة بمفردها. ويجب أن يكون جزءًا من التصميم والتركيب المتكاملين لوحدة محرك التغذية التلسكوبية الكاملة.

• شد السلسلة ومحاذاتها: تعد آليات شد السلسلة وتوجيهها الموثوقة ضرورية لمنع التخطي أو الخروج عن المسار، خاصة أثناء الحركة التلسكوبية.

• التشحيم والصيانة: يعد التشحيم المنتظم للعجلات المسننة والسلاسل والمحامل أمرًا ضروريًا لضمان عمر الخدمة والتشغيل الهادئ.

• حراسة السلامة: يجب أن تحتوي السلاسل والعجلات المسننة المكشوفة على واقيات أمان قابلة للإزالة لمنع مخاطر التشابك.

التطبيق aريا

أنظمة نقل مناولة وحدات النقل الداخلي والتجميع، مثل الكرتون الخفيف الوزن والحاويات. مناسبة أيضًا لتنفيذ الأقسام العازلة وللاستخدام في صناعة التعبئة والتغليف.

Dصالحة للشرب

باستخدام العجلة المسننة الفولاذية كرأس محرك للأسطوانة، فهي أكثر متانة من العجلة المسننة المصنوعة من مادة البولي أميد.

تشغيل سلس وانخفاض مستوى الضجيج

محمل كروي دقيق وغطاء محمل بوليمر مما يجعل الأسطوانة تتمتع بمزايا التشغيل السلس والضوضاء المنخفضة.

Lالتحميل الجانبي

التكوين القياسي، يتم ضغط غلاف المحمل مع الغطاء النهائي والمحمل في أنبوب الأسطوانة ويتم تدوير أطراف الأنبوب، مما يسمح بنقل المواد بسهولة من الجانب.

حماية جيدة ضد الأوساخ والماء

يحمي تصميم سدادة الغطاء النهائي المحمل من خلال توفير مقاومة ممتازة للغبار والماء المتناثر.

Tالبيانات الفنية

رسم تخطيطي للأسطوانة المتراكمة ذات العجلة الفولاذية ذات الصف المزدوج

أبعاد السلسلة R3221 مع تركيب الخيط الأنثوي

تعد أسطوانة التغذية التلسكوبية ذات العجلة المسننة المصنوعة من الفولاذ ذات الصف المزدوج لناقلات التراكم حلاً ميكانيكيًا كلاسيكيًا للتحدي الفني المتمثل في التغذية ذات المسافات المتغيرة جنبًا إلى جنب مع النقل المتزامن والمستقر. من خلال تصميم محرك الأقراص المسنن القوي ذو الصف المزدوج، فهو يجمع بين وظيفة حمل الحمولة التقليدية للأسطوانة مع محرك متزامن موثوق به للغاية. وهذا يضمن تدفقًا مستقرًا ومتمركزًا للمواد إلى خط التراكم النهائي حتى في ظل ظروف التلسكوب الديناميكي. تكمن قيمته الأساسية في توفير الضمان الحاسم للقوة والتزامن والمرونة للواجهة الأمامية لنظام النقل بأكمله.
