41
RONWIN
HS Code: 8431390000
4115، 4122، 4130، 4145
تستخدم آلات القص، والمكابس، وآلات التشكيل، وقواعد الأدوات، ومكابح الضغط، وتطبيقات تحميل الصدمات وحدات محملة بنابض. تعمل الوحدات الكروية المحملة بنابض على تقليل الأضرار الناجمة عن أحمال الصدمات. كما أنها تسمح بتغييرات الأبعاد المتعلقة بدرجة الحرارة والضبط الذاتي لتوزيع الأحمال بالتساوي.
تشتمل الميزات على جسم فولاذي صلب مصنوع من قطعة واحدة من الفولاذ باستخدام آلة CNC، ومعالجة سطحية مطلية بالزنك، وكرة فولاذية تحمل ذات سعة تحميل عالية، وزنبرك مدمج مع تحميل الصدمات، وتثبيت الحافة العلوية.

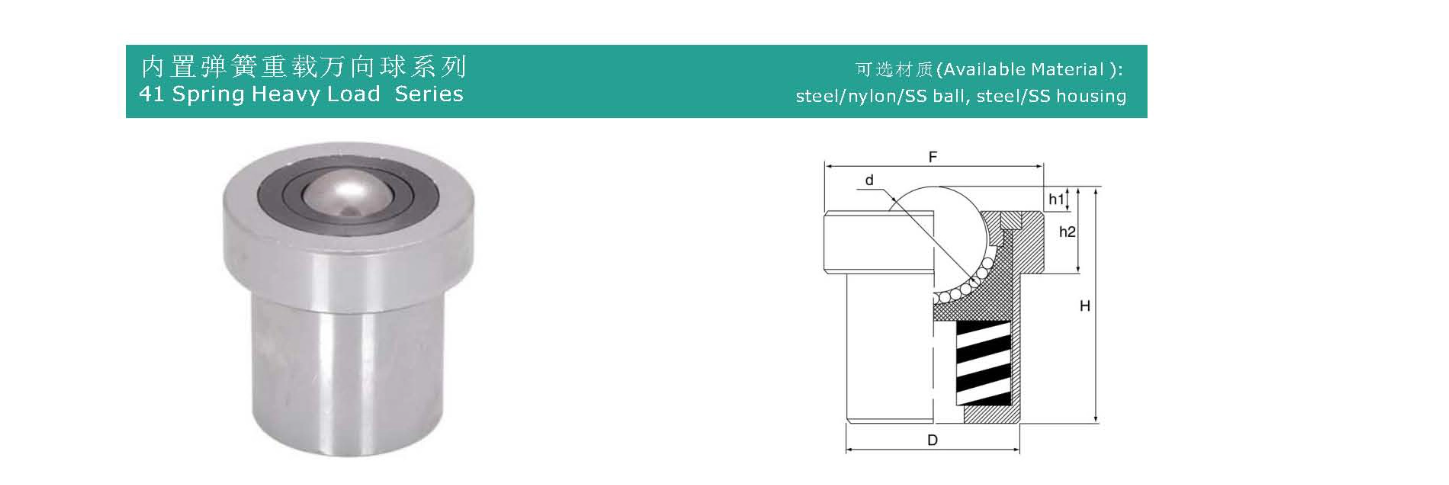

| رقم الموديل | قدرة التحميل (كجم) | الأبعاد (مم) | الوزن (ز) | |||||||
| مادة | ضغط | أقترح/ماكس. | d | D | F | h1 | h2 | H | ||
| 4115 | بكالوريوس/CS | 40 كجم | 50/60 | 15.875 | 28 | 35 | 2 | 6 | 36 | 130 |
| 4122 | بكالوريوس/CS | 60 كجم | 70/80 | 22.225 | 39 | 50 | 4.5 | 18.5 | 54 | 350 |
| 4130 | بكالوريوس/CS | 100 كجم | 120/150 | 30.163 | 49 | 62 | 7.1 | 24.6 | 67 | 770 |
| 4145 | بكالوريوس/CS | 200 كجم | 250/280 | 45 | 66.5 | 86 | 10 | 36 | 101.5 | 2120 |
هذا جهاز مدمج وظيفته الأساسية هي توفير نقطة دعم متدحرجة متعددة الاتجاهات مع مرونة وإمكانية إعادة التعيين التلقائي.
مبدأ العمل:
محمل الحمل والدحرجة: عندما يتحرك جسم ما (مثل قطعة العمل أو المعدات أو اللوحة) عبر هذا الجهاز، فإن وزنه يضغط لأسفل على كرة وحدة نقل الكرة. يمكن أن تتحرك الكرة في أي اتجاه أفقي مع احتكاك منخفض، وبالتالي توجيه وتحريك الأشياء الثقيلة بسهولة.
التوسيد والضغط: عندما يكون الحمل زائدًا أو يحدث تأثير لأسفل، يتغلب الضغط على التحميل المسبق للزنبرك الداخلي، مما يتسبب في قيام وحدة نقل الكرة بأكملها (بما في ذلك المبيت والكرة) بضغط الزنبرك نحو الأسفل.
إعادة الضبط التلقائي وتعويض الارتفاع: عندما ينخفض الحمل أو يختفي التأثير، يدفع الزنبرك للأعلى، مما يعيد وحدة نقل الكرة إلى ارتفاعها الأصلي. يعوض هذا التصميم عدم استواء المعدات أو أسطح الجنزير ويمتص الاهتزازات والصدمات.
رأس نقل الكرة: المكون المتحرك الأساسي. يتكون عادةً من معدن دقيق (على سبيل المثال، الفولاذ الكربوني، الفولاذ المقاوم للصدأ) أو كرة من النايلون، ومقبس مطابق (مبيت المحمل). يحتوي المقبس عادة على عدة محامل كروية صغيرة مما يضمن دوران الكرة بسلاسة في اتجاهات متعددة.
الربيع: المكون الوظيفي الأساسي. يتم تركيبه أسفل رأس نقل الكرة، وهو يوفر القدرة على الدفع والتوسيد للأعلى. تم تصميم قوة الزنبرك وفقًا لمتطلبات الحمل.
قاعدة تركيب الحافة: القاعدة الهيكلية وواجهة التثبيت. وهو عبارة عن هيكل على شكل قرص أو أسطواني مع دائرة من فتحات التثبيت. يمكن تثبيته بسهولة وأمان على منصات المعدات أو الإطارات أو لوحات الدعم في خطوط النقل باستخدام البراغي أو البراغي.
الغلاف/الكم: عادةً ما يكون هيكلًا أسطوانيًا يحيط بالزنبرك وجزءًا من مقبس نقل الكرة. إنه يعمل على حماية الزنبرك، ومنع دخول الغبار والحطام، وتوجيه الحركة العمودية للزنبرك.
التوسيد وامتصاص الصدمات: يمتص الزنبرك بشكل فعال التأثيرات والاهتزازات الناتجة أثناء التعامل، مما يحمي المعدات والمنتجات الدقيقة المنقولة.
الارتفاع المتكيف ذاتيًا: يمكنه التعويض تلقائيًا عن أسطح الدعم غير المستوية، مما يضمن مشاركة جميع نقاط الدعم للحمل بالتساوي.
حماية السطح: يقلل من التأثيرات الصلبة على كل من المعدات ووحدة نقل الكرة نفسها، مما يطيل عمر الخدمة. بالنسبة لأسطح الناقلات المصنوعة من مواد ناعمة (مثل الخشب وبعض أنواع البلاستيك)، يمكن لضغط الزنبرك أن يمنع حدوث فجوات.
المرونة والاحتكاك المنخفض: يحتفظ بقدرة التدحرج المتأصلة متعددة الاتجاهات لنقل الكرة، مما يجعل تحديد المواقع وتحويل الأشياء الثقيلة أمرًا سهلاً للغاية.
سهولة التركيب: يسمح تصميم الحافة بالتركيب السريع والآمن للغاية، ويتطلب ببساطة التثبيت.
التحميل المسبق القابل للتعديل (متوفر في بعض الموديلات): قد توفر بعض الطرز المتطورة تحميلًا مسبقًا زنبركيًا قابلاً للتعديل لاستيعاب متطلبات الحمل المختلفة.
يستخدم هذا الجهاز على نطاق واسع في أنظمة مناولة المواد ومعالجتها التي تتطلب المرونة والتوسيد وتحديد المواقع بدقة:
أنظمة نقل خط التجميع: تعمل كمحطة توسيد وتحول، خاصة عند التقاطعات حيث تحتاج قطع العمل إلى الانتقال بسلاسة من خط إلى آخر.
تغيير ووضع القالب/القالب: يستخدم في مكابس الختم الكبيرة، وآلات القولبة بالحقن، وما إلى ذلك، لدعم وتسهيل حركة القوالب الثقيلة.
منصات التجميع الدقيقة: تعمل كنقاط دعم على طاولات التجميع الدقيقة حيث يلزم الضبط الدقيق اليدوي لمواضع المكونات الثقيلة.
ترجمة المعدات الثقيلة: تستخدم لنقل الأدوات الآلية، والخزائن الكبيرة، وما إلى ذلك؛ يمكن للتحميل الزنبركي أن يمتص الاهتزازات الناتجة عن الأرضيات غير المستوية.
الرافعات ومنصات الرفع: تعمل كنقاط دعم توجيهية وتوسيد للمنصة.
الأدوات والتركيبات المتخصصة: في محطات الاختبار أو المعالجة حيث تكون هناك حاجة إلى "تعويم" قطع العمل.
سعة التحميل: هذه هي معلمة الاختيار الأكثر أهمية. يجب حساب الحد الأقصى للحمل الساكن والديناميكي الذي تحتاج كل وحدة كروية لتحمله، ويجب اختيار منتج بالمواصفات المقابلة. يتم تحديد سعة الحمولة بشكل أساسي من خلال صلابة الزنبرك.
السكتة الدماغية: أقصى مسافة قابلة للانضغاط للزنبرك. من الضروري التأكد من أن هذه السكتة الدماغية كافية للتعامل مع تغيرات وتأثيرات الارتفاع المتوقعة.
مادة الكرة وحجمها:
المواد: كرات الفولاذ المقاوم للصدأ مقاومة للتآكل، ومناسبة للأغذية أو الأدوية أو البيئات النظيفة؛ كرات الصلب الكربوني اقتصادية ولها قدرة تحميل عالية؛ لن تخدش كرات النايلون أسطح المنتج.
الحجم: توفر أقطار الكرة الأكبر بشكل عام دحرجة أكثر سلاسة وقدرة تحميل أعلى.
أبعاد التثبيت: تأكد من أن قطر فتحة الحافة وتباعد الفتحات (PCD) والأبعاد الإجمالية مناسبة للمساحة المتوفرة على الجهاز.
بيئة التشغيل: خذ في الاعتبار درجة الحرارة والرطوبة ووجود المواد الكيميائية المسببة للتآكل، وما إلى ذلك، لاختيار المادة المناسبة (مثل الفولاذ المقاوم للصدأ) ونوع التشحيم.
تعد وحدة نقل الكرات المثبتة على شفة بنابض مكونًا صناعيًا عالي الأداء يدمج وظائف التدحرج والتوسيد والتركيب المريح. من خلال مبادئ ميكانيكية بسيطة، فإنه يحل المشكلات المتعلقة بالاحتكاك، وتعويض الصدمات، وتحديد المواقع بدقة في التعامل مع الأحمال الثقيلة. إنه مكون صغير لا غنى عنه و"ذكي" في معدات التشغيل الآلي وأنظمة معالجة المواد.
