42
RONWIN
HS Code: 8431390000
وحدة نقل الكرة الثقيلة المقاومة للصدمات المحملة بنابض عبارة عن مكون مناولة المواد متعدد الاتجاهات للخدمة الشاقة مصمم لتسهيل الحركة السلسة للأحمال الثقيلة أو غير المستوية أو الحساسة في أي اتجاه مع امتصاص الصدمات والاهتزازات والتعويض عن عدم انتظام السطح. إنها ترقية مهمة مقارنة بوحدة نقل الكرة القياسية للتطبيقات الصعبة.
فكر في الأمر على أنه "عجلة" للخدمة الشاقة ولكن لسطح ثابت، حيث يتم نقل الحمل فوق الجزء العلوي من الكرة.
الاسم نفسه يكسر مجموعة الميزات الأساسية الخاصة به.
الميزة: هذه هي السمة المميزة. تم تركيب مبيت الكرة بالكامل على زنبرك داخلي قوي.
فائدة:
امتصاص الصدمات: عند تطبيق حمل ثقيل أو سقوطه على الوحدة، يضغط الزنبرك، ويمتص طاقة التأثير بدلاً من نقلها إلى إطار الناقل، أو الأرضية، أو الحمل نفسه.
تعويض الحمل: يقوم تلقائيًا بضبط ارتفاع الكرة لاستيعاب قيعان التحميل غير المستوية أو المنصات أو الآلات. وهذا يضمن توزيع وزن الحمولة بالتساوي عبر وحدات متعددة، حتى لو لم تكن جميعها على نفس المستوى.
الاتصال المستمر: يضمن التوتر الزنبركي أن تحافظ الكرة على اتصال إيجابي مع الحمل، مما يمنع الاهتزاز أو الارتداد أو التعليق على وحدة واحدة.
الميزة: هذا نتيجة التحميل الزنبركي مع التصميم القوي. تم تصميم المكونات لتحمل دورات التأثير المتكررة دون فشل.
الفائدة: يحمي الوحدة نفسها والحمولة من التلف الناتج عن الصدمات المفاجئة، مما يزيد بشكل كبير من عمر المعدات ويمنع تلف المنتج.
الميزة: مصنوعة من مواد عالية القوة مثل:
الكرة: فولاذ كروم كربوني مقوى، أو فولاذ مقاوم للصدأ، أو في بعض الأحيان نايلون لبيئات محددة.
الإسكان: الفولاذ الكربوني المطروق أو المشغول آليًا أو الفولاذ المقاوم للصدأ.
قطر الكرة الكبير: تحتوي الوحدات شديدة التحمل على كرات أكبر (على سبيل المثال، 50 مم، 75 مم، 100 مم وما فوق) لتوزيع الحمل على مساحة سطح أكبر.
الفائدة: القدرة على دعم أحمال ثابتة وديناميكية عالية للغاية، تتراوح غالبًا من عدة مئات من الكيلوجرامات إلى عدة أطنان لكل وحدة.
الميزة: تدور الكرة بحرية في أي اتجاه أفقي داخل مقبسها.
الفائدة: يوفر قدرة فائقة على المناورة، مما يسمح بتدوير الأحمال أو نقلها أو وضعها بشكل جانبي بأقل جهد. وهذا يلغي الحاجة إلى آليات توجيه معقدة.
الميزة: توضع الكرة في نظام محمل دقيق (غالبًا ما يكون عبارة عن سلسلة من الإبرة الصغيرة أو المحامل الكروية) التي تسمح بدوران سلس ومنخفض الاحتكاك. يتم دمج الأختام عالية الجودة (غالبًا أختام متاهة أو أختام ثلاثية الشفة).
الفائدة: يتعامل نظام المحمل مع الأحمال الشعاعية من أجل حركة سلسة، بينما تحمي موانع التسرب الآليات الداخلية من الغبار والحصى والرطوبة والملوثات الأخرى، مما يضمن الموثوقية في البيئات القاسية.

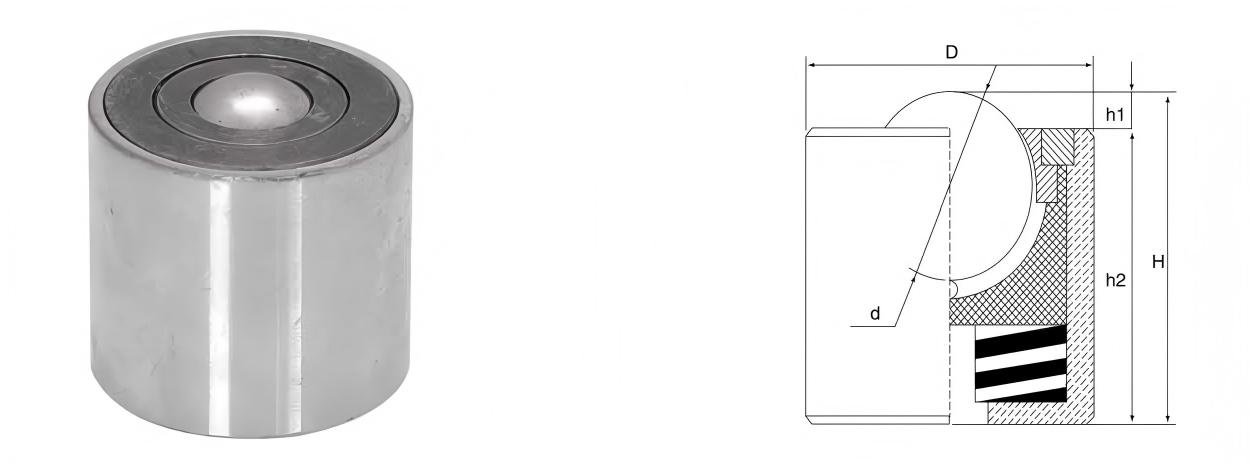

| رقم الموديل | قدرة التحميل (كجم) | الأبعاد (مم) | الوزن (ز) | ||||||
| مادة | ضغط | أقترح/ماكس. | d | D | h1 | h2 | H | ||
| 4210 | بكالوريوس/CS | 15 كجم | 20/25 | 9.52 | 20 | 2 | 23 | 25 | 42 |
| 4215 | بكالوريوس/CS | 40 كجم | 50/60 | 15.875 | 28 | 3 | 33 | 36 | 120 |
| 4219 | بكالوريوس/CS | 60 كجم | 70/80 | 19.05 | 38 | 3 | 35 | 38 | 280 |
| 4225 | بكالوريوس/CS | 100 كجم | 120/150 | 25.40 | 44 | 5 | 40 | 45 | 390 |
لا غنى عن هذه الوحدات في الصناعات التي تتطلب نقل العناصر الثقيلة أو المرهقة أو الحساسة أو وضعها أو نقلها بدقة وعناية.
حالة الاستخدام: وضع إطارات ماكينات CNC الكبيرة، والمولدات الصناعية، ومكابس الختم، ومكونات التوربينات على أرضية التجميع.
لماذا يتم استخدامه: يعوض الحمل الزنبركي قواعد الماكينة غير المستوية، كما تحمي ميزة مقاومة الصدمات الأسطح المصنعة بدقة من أضرار الصدمات أثناء تحديد الموضع.
حالة الاستخدام: تحريك ومحاذاة أجنحة الطائرات، وأقسام جسم الطائرة، وغيرها من الهياكل المركبة الكبيرة.
لماذا يتم استخدامه: تسمح الوحدات بإجراء تعديلات دقيقة في أي اتجاه. يعد امتصاص الصدمات أمرًا بالغ الأهمية لحماية الهياكل المركبة الدقيقة التي تبلغ قيمتها ملايين الدولارات من الشقوق أو نقاط الضغط.
حالة الاستخدام: نقل قوالب الختم الضخمة متعددة الأطنان داخل وخارج المطابع.
لماذا يتم استخدامه: يتيح الحركة الجانبية الدقيقة لمحاذاة القالب مع قضبان الضغط. يمتص الحمل الزنبركي الصدمة الأولية عند وضع القالب.
حالة الاستخدام: يتم استخدامه عند تقاطع ناقلتين أو كجزء من القرص الدوار اليدوي لتغيير اتجاه المنصات الثقيلة أو لفات الفولاذ أو الحاويات الكبيرة.
لماذا يتم استخدامه: يسمح للمشغل بدفع حمولة ثقيلة بسهولة في اتجاه جديد بأقل قدر من القوة. غالبًا ما يتم تركيب وحدات نقل الكرة في لوحة فولاذية لإنشاء "طاولة نقل الكرة".
حالة الاستخدام: نقل إطارات المركبات وكتل المحرك والتجمعات الكبيرة بين محطات الإنتاج.
لماذا يتم استخدامه: يوفر المرونة اللازمة للتعديلات اليدوية ويحمي كلاً من المكون ومحطة العمل من قوى التأثير.
حالة الاستخدام: التعامل مع المعدات الصناعية الثقيلة أو المولدات الكبيرة أو الآلات المصممة خصيصًا في المستودع.
لماذا يتم استخدامه: طريقة بسيطة وفعالة من حيث التكلفة لنقل العناصر الثقيلة جدًا بالنسبة لرافعات البليت القياسية أو ذات الشكل غير المنتظم.
| ميزة | وحدة ثقيلة مقاومة للصدمات محملة بنابض | وحدة نقل الكرة القياسية |
|---|---|---|
| سعة التحميل | عالي جدًا (500 كجم - 5000 كجم+) | منخفض إلى متوسط (50 كجم - 500 كجم) |
| التعامل مع التأثير | ممتاز (مصمم لذلك) | ضعيف (صلب ويؤثر على الوحدة والحمل) |
| الأحمال غير المتكافئة | يعوض تلقائيا | يمكن أن يسبب التشويش والتآكل غير المتساوي |
| التكلفة | أعلى | أقل |
| التطبيق | تحديد المواقع الثقيلة والحساسة والحرجة | واجب خفيف، أحمال موحدة، نقل بسيط |
باختصار، تعد وحدة نقل الكرات الثقيلة المقاومة للصدمات المحملة بنابض حلًا هندسيًا لمشاكل معالجة المواد الأكثر صعوبة. إنه المكون الذي تستخدمه عندما تحتاج إلى الجمع بين سعة التحميل القصوى والقدرة على المناورة الدقيقة والمحمية من الصدمات. ومن خلال امتصاص الطاقة والتعويض عن العيوب، فإنه يحمي كلاً من المنتج والبنية التحتية، مما يجعله أحد الأصول المهمة في الصناعات الثقيلة والفضاء والتصنيع المتقدم.
