17
RONWIN
HS Code: 8431390000
1712، 1719، 1725
وحدة نقل الكرة المثبتة على مسمار عبارة عن جهاز دحرجة متعدد الاتجاهات يتكون من كرة حاملة رئيسية واحدة وكرات دعم سفلية متعددة (أو هيكل احتجاز). الميزة الأكثر تميزًا هي مسمار ملولب مركزي، والذي يسمح بتثبيته مباشرة في فتحة ملولبة في قاعدة المعدات مثل المسمار، مما يتيح التثبيت السريع والآمن.
الميزات: للأغراض العامة، ارتفاع قابل للتعديل عن طريق الخيط، تثبيت الثقب المثقوب، مظهر منخفض، أحجام بديلة للكرة والخيط.
| المرجع رقم | مادة | قدرة التحميل (كجم) | الوزن | |
| أقترح | ماكس. | |||

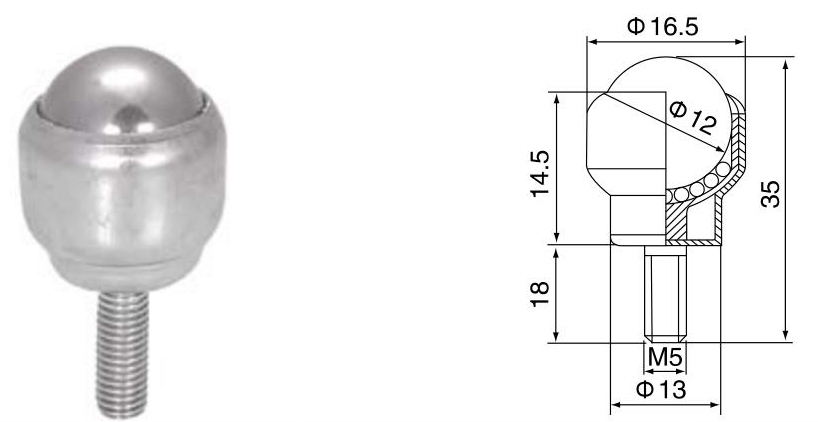

| 1712 | CS/CS | 8 | 13 | 18 |
| بل/CS | 3 | 7 | 12 | |
| إس إس/إس إس | 5 | 9 | 18 | |
| بل/سس | 3 | 7 | 12 | |
| المرجع رقم | مادة | قدرة التحميل (كجم) | الوزن | |
| suggest | ماكس. | |||
| 1719 | CS/CS | 15 | 20 | 50 |
| بل/CS | 7 | 10 | 30 | |
| إس إس/إس إس | 10 | 15 | 50 | |
| بل/سس | 7 | 10 | 30 | |
| المرجع رقم | مادة | قدرة التحميل (كجم) | الوزن | |
| أقترح | ماكس. | |||

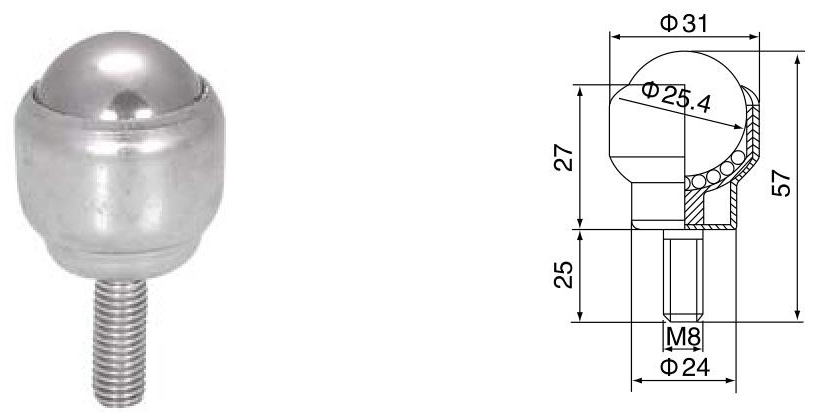

| 1725 | CS/CS | 30 | 40 | 120 |
| بل/CS | 15 | 20 | 60 | |
| إس إس/إس إس | 20 | 30 | 120 | |
| بل/سس | 15 | 20 | 60 | |
الكرة الحاملة الرئيسية: الكرة العلوية الكبيرة (الفولاذ أو النايلون أو الفولاذ المقاوم للصدأ) التي تتصل بالحمل مباشرة، وتكون مسؤولة عن تحمل الوزن وتوفير التدحرج في جميع الاتجاهات.
السكن/المقبس: الغلاف الذي يضم الكرة الرئيسية، ويتميز بمجرى سباق داخلي كروي مصنوع بدقة.
الكرات الداعمة: دائرة من الكرات الصغيرة الموجودة أسفل الكرة الرئيسية. فهي تنقل الحمل من الكرة الرئيسية إلى الهيكل وتقلل بشكل كبير من الاحتكاك الدوراني، مما يسمح بحركة مرنة وسلسة في جميع الاتجاهات.
مسمار/مسمار مركزي: مدمج أو متصل بقوة بالمبيت، ويعمل بمثابة ساق التثبيت للوحدة بأكملها.
غطاء الغبار/الختم: تشتمل بعض الطرز على موانع تسرب أو أغطية لمنع دخول الغبار والحطام والتأثير على الأداء.
مبدأ العمل: عندما يتحرك الحمل على سطحه، يؤدي الاحتكاك إلى دوران الكرة الحاملة الرئيسية. مدعومة بالكرات الصغيرة الأساسية، يمكن للكرة الرئيسية أن تدور بسهولة في أي اتجاه أفقي، وبالتالي تحويل الاحتكاك المنزلق إلى احتكاك متدحرج وتقليل القوة المطلوبة لتحريك الحمل بشكل كبير.
سهولة التركيب: لا يتطلب أي تركيبات معقدة. ما عليك سوى ثقب فتحة ملولبة في لوحة التثبيت والنقر عليها، ثم ربطها وشدها.
هيكل مدمج: يوفر المساحة، ومناسب بشكل خاص للتطبيقات ذات الخلوص الرأسي المحدود.
قدرة تحميل عالية: اعتمادًا على الحجم والمواد، يمكن للوحدة الواحدة التعامل مع حمولات تتراوح من عشرات الكيلوجرامات إلى عدة أطنان.
حركة مرنة متعددة الاتجاهات: توفر دورانًا سلسًا في جميع الزوايا لسهولة تغيير موضع قطعة العمل.
صيانة بسيطة: بعض الموديلات قابلة للتشحيم لإطالة عمر الخدمة والمتانة.
Stud-mounted ball transfers are fundamental components for "point-based" rolling conveyance solutions, widely used in:
أنظمة النقل: كمحطات تحويل أو تحديد موقع أو نقل مساعدة.
معالجة الأدوات الآلية: لسهولة الحركة ووضع قطع العمل الثقيلة (مثل القوالب والإطارات) على طاولات العمل.
أنظمة مناولة المواد: مثبتة على المنصات، والزلاجات، وقيعان العربات.
معدات التخزين: للأقراص الدوارة، والفرز، ومناطق تفريغ الرفوف الثقيلة.
ماكينات التعبئة والتغليف والطباعة: دعم ونقل لفات الورق وبكرات المواد.
صناعة السيارات: نقل هياكل السيارات ومكوناتها على خطوط التجميع.
المعدات اليدوية والخاصة: مثل حوامل العرض الدوارة، وناقلات الأثاث الكبيرة، وما إلى ذلك.
مواصفات الموضوع: المعلمة الأكثر أهمية. أمثلة: M10، M12، M16 (متري) أو 1/2"-13، 5/8"-11 (إمبراطوري). يجب أن يتطابق مع الفتحة الملولبة في لوحة التركيب.
الارتفاع المثبت: الارتفاع الإجمالي من سطح التثبيت إلى أعلى الكرة الرئيسية.
قطر الكرة والمواد:
القطر: الأحجام الشائعة: 12 مم، 19 مم، 25 مم. بشكل عام، القطر الأكبر يعني قدرة تحميل أعلى.

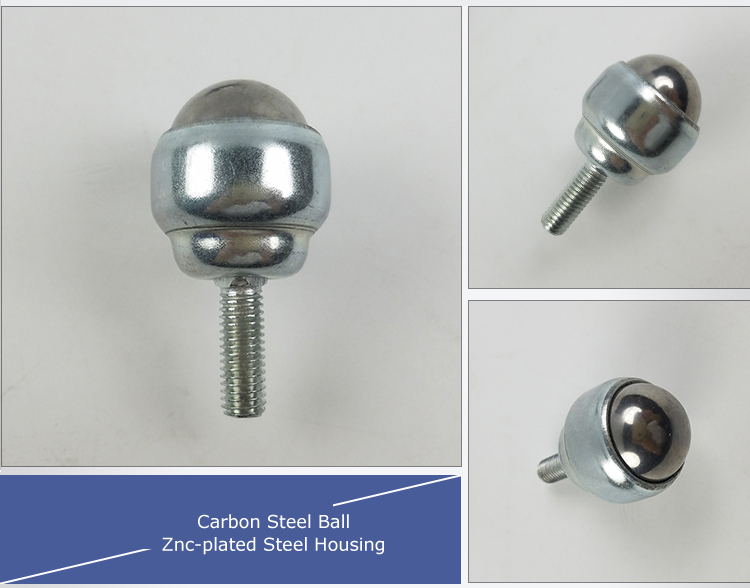

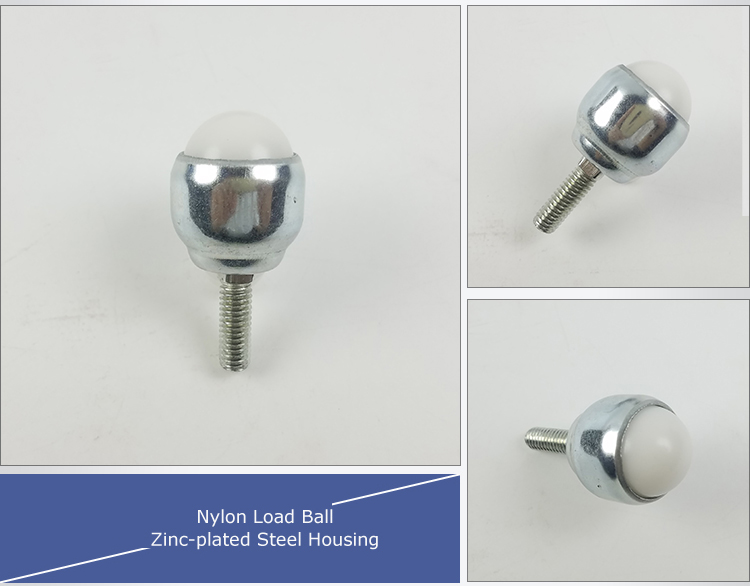

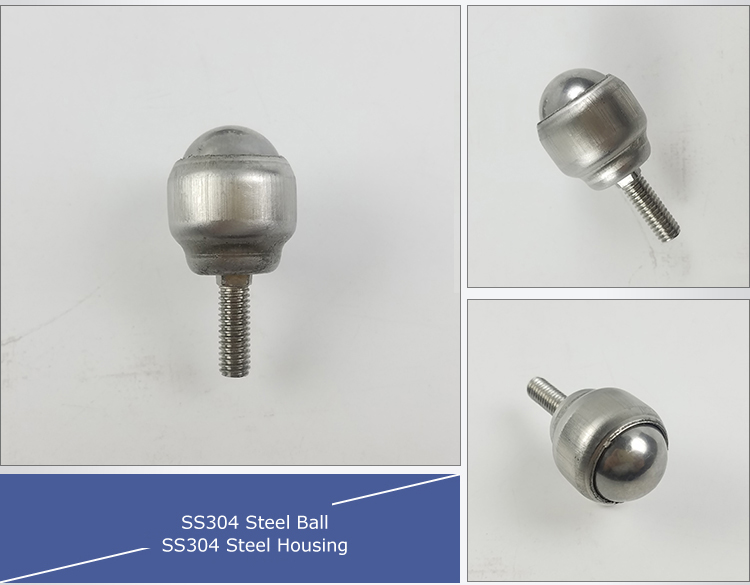

المواد: الفولاذ الكربوني المطلي بالزنك (الأكثر شيوعًا واقتصاديًا)، والفولاذ المقاوم للصدأ (مقاوم للتآكل، للأغذية/الصف الطبي)، والنايلون/POM (مقاوم للصدأ، ومقاوم للخدش، ومنخفض الضوضاء).
تصنيف الحمل الديناميكي/الثابت: عادةً بالكيلوجرام (كجم) أو بالنيوتن (N). الحمل الثابت هو الحد الأقصى للوزن عندما تكون ثابتة؛ الحمل الديناميكي هو السعة الموصى بها أثناء الحركة.
بيئة التشغيل: ضع في اعتبارك الحاجة إلى مقاومة التآكل (اختر الفولاذ المقاوم للصدأ)، وتحمل درجات الحرارة العالية، والمقاومة الكيميائية، وما إلى ذلك.
قوة لوحة التركيب: يجب أن تتمتع اللوحة بسماكة وقوة كافية. يجب حفر الثقوب الملولبة بشكل عمودي وحجم مناسب.
قوة التحميل المسبق/الشد: استخدم الأدوات المناسبة (مثل مفاتيح الربط) للربط بشكل آمن، ولكن تجنب الإفراط في الشد مما قد يؤدي إلى تلف الخيوط.
تصميم التخطيط:
توزيع متساوي للحمل: يجب أن تكون الوحدات المتعددة متباعدة بشكل متساوٍ تحت الحمل لتقاسم الوزن.
الحفاظ على المستوى المشترك: يجب أن تكون قمم جميع كرات نقل الكرة على نفس المستوى لضمان حركة حمل مستقرة.
التباعد المعقول: يمكن أن يؤدي التباعد المفرط إلى ترهل الحمل والتشويش. عادةً، يجب أن يكون التباعد أقل من نصف أصغر بُعد لسطح تلامس الحمولة.
الصيانة: قم بتنظيف سطح الكرة بانتظام، وتحقق من الدوران السلس، وأضف شحم التشحيم إذا لزم الأمر.

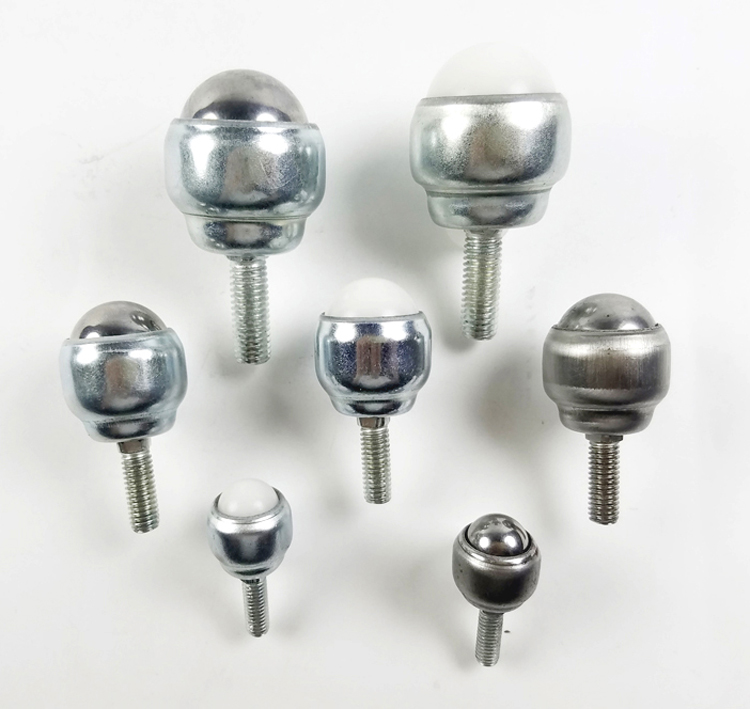

المواد والأحجام البديلة
مقابل عمليات نقل الكرة المثبتة على شفة/المجوفة: يتم تثبيت الأنواع المثبتة على مسمار عبر الخيوط، مما يوفر مساحة رأسية أكبر. يتم تأمين الأنواع المثبتة على الحافة عبر براغي محيطية، وهي أفضل للألواح الرقيقة أو عندما يكون النقر على الخيوط غير عملي، مما يوفر مقاومة أعلى للسحب.
مقابل نقل الكرة المحملة بنابض: الأنواع المثبتة على مسمار لها ارتفاع ثابت؛ يمكن للأنواع المحملة بنابض أن تمتص الصدمات وتتكيف مع أسطح التحميل غير المستوية.
وحدات نقل الكرة هي نظام متعدد الاتجاهات لمعالجة المواد. تتحرك في جميع الاتجاهات، وحدات نقل الكرة تمكن من نقل الأحمال الخفيفة والثقيلة بسهولة - تغيير اتجاه الحركة على الفور.
هناك العديد من التطبيقات الممكنة حيث تحتاج الأحمال إلى التحرك بسلاسة ودقة وبأقل جهد في أي اتجاه. تشمل بعض التطبيقات النموذجية مناولة البضائع والأمتعة، وخطوط التجميع، مثل العجلات، وتحميل الماكينات، وأنظمة الأبواب المنزلقة، وطاولات الماكينات، وما إلى ذلك.
