DGDD-AC
RONWIN
HS Code: 8431390000
هذا جهاز نقل طاقة متكامل للغاية. فهو يجمع بسلاسة بين محرك أحادي الطور AC220V، وآلية التخفيض (إن أمكن)، وبكرة القيادة في وحدة أسطوانية مدمجة. وتتمثل ميزتها الأساسية في تقنية "الدفع المباشر"، التي تقضي على مكونات ناقل الحركة الخارجية التقليدية مثل المحركات المنفصلة، أو الأحزمة، أو السلاسل، أو علب التروس. إنه يستخدم بشكل مباشر جسم الأسطوانة نفسه كدوار للمحرك لتوليد طاقة الإخراج الدورانية.
الغلاف الخارجي (القسم الثابت): يظل الغلاف الخارجي للأسطوانة ثابتًا. في الداخل، يتم تضمين اللفات الجزء الثابت للمحرك. عندما يتم توفير طاقة تيار متردد 220 فولت، يتم إنشاء مجال مغناطيسي دوار.
جسم الأسطوانة (قسم الدوار): تعمل أسطوانة الأسطوانة (عادةً ما تكون مصنوعة من الفولاذ أو مطلية بالمطاط) مباشرة كدوار للمحرك. تحت تأثير المجال المغناطيسي الدوار، تبدأ الاسطوانة بالدوران مباشرة.
المحامل والأغطية النهائية: تدعم الأسطوانة الدوارة بالكامل، مما يضمن التشغيل السلس ومنخفض الضوضاء.
آلية التخفيض المتكاملة (اختيارية): تقوم بعض الطرز بدمج مخفض تروس كوكبي أو متناسق بين المحرك والأسطوانة الدوارة لتحقيق عزم دوران أعلى وسرعة إخراج أقل. بالنسبة للتطبيقات ذات السرعة العالية وعزم الدوران المنخفض، يمكن أيضًا استخدام طريقة الدفع المباشر البحتة دون تقليل.
صندوق التوصيل: يوجد عادةً على الغطاء الطرفي على جانب واحد من الأسطوانة لتوصيل كابل الطاقة AC220V. قد تدمج بعض النماذج المتقدمة التحكم في السرعة أو واجهات الاتصال.
هيكل مدمج للغاية، موفر للمساحة: جميع مكونات محرك الأقراص مدمجة، مما يبسط إلى حد كبير التصميم العام للمعدات، ومناسب بشكل خاص للتطبيقات ذات المساحة المحدودة.
كفاءة نقل عالية، وتوفير الطاقة: يمنع فقدان الطاقة من وصلات النقل المتوسطة (على سبيل المثال، انزلاق الحزام، واحتكاك التروس). يعتبر نقل الطاقة أكثر مباشرة، حيث تصل الكفاءة عادةً إلى أكثر من 80%.
تشغيل سلس وهادئ: لا يوجد رفرفة حزام أو ضوضاء شبكية متسلسلة، مع الحد الأدنى من الاهتزاز الميكانيكي.
لا يحتاج إلى صيانة، وموثوقية عالية: إحكام شامل ممتاز مع تصنيفات حماية عالية (IP54، IP65 الشائعة)، مما يوفر مقاومة للغبار والماء. لا تتطلب المكونات الداخلية أي تشحيم، مما يلغي الحاجة إلى الصيانة الدورية مثل ضبط شد الحزام، أو استبدال السلاسل، أو إضافة مواد التشحيم كما هو الحال في أنظمة القيادة التقليدية.
تركيب بسيط: ما عليك سوى تثبيت الأسطوانة على الإطار عبر أطراف العمود أو الشفاه على كلا الجانبين، وتوصيل الطاقة، وستكون جاهزة للتشغيل. وهذا يقلل بشكل كبير من وقت التثبيت والتكلفة.
سلامة معززة: الأجزاء الدوارة مغلقة بالكامل، بدون أحزمة أو سلاسل مكشوفة، مما يقلل من مخاطر القرص.
نظيف وصحي: لا يوجد تسرب للزيت، ويتوافق مع المتطلبات الصحية في صناعات مثل الأغذية والأدوية.
أنظمة النقل اللوجستي: وحدة القيادة الأساسية للناقلات الحزامية والناقلات الدوارة.
آلات تصنيع وتغليف الأغذية: خطوط نقل ذات متطلبات نظافة عالية.
معدات الفرز البريدي: آلات الفرز عبر الحزام التي تتطلب عمليات تشغيل/توقف متكررة وتشغيل سلس.
أنظمة مناولة الأمتعة في المطارات: تطبيقات تتطلب موثوقية عالية وعمر خدمة طويل.
خطوط التجميع الصناعية الخفيفة: ناقلات التجميع لمنتجات مثل الإلكترونيات والأجهزة.
آلات الطباعة والورق: تستخدم كبكرات محركة لللف أو النقل.
مصدر الطاقة: تيار متردد 220 فولت، 50/60 هرتز (أحادي الطور).
قطر الأسطوانة: يتراوح من 50 مم إلى عدة مئات من المليمترات.
طول الأسطوانة: يمكن تخصيصه بناءً على عرض الحزام الناقل.
نطاق الطاقة: عادة بين 0.1 كيلو واط و3.0 كيلو واط.
سرعة الخرج: يتم تحديدها بواسطة أقطاب المحرك ونسبة التخفيض المدمجة. النطاق المشترك من حوالي 10 دورة في الدقيقة إلى 200 دورة في الدقيقة.
خرج عزم الدوران: يرتبط بالقوة والسرعة؛ معلمة أساسية للاختيار.
تصنيف الحماية: على سبيل المثال، IP55 (مقاومة الغبار والماء)، IP66 (مقاومة قوية للغبار والماء).
المعالجة السطحية: فولاذ عادي، مجلفن، مطلي بالمطاط (مطاط عادي، مطاط بنمط الماس، مطاط البولي يوريثين، إلخ، لزيادة الاحتكاك).
الميزات الاختيارية: الفرامل الكهرومغناطيسية (فرامل انقطاع التيار الكهربائي)، التحكم في سرعة التردد المتغير، الحماية الحرارية، إلخ.
تبديد الحرارة: بما أن المحرك مدمج، فإن تبديد الحرارة محدود. يجب الانتباه إلى دورة العمل (على سبيل المثال، S1 مستمر أو S3 متقطع) ودرجة الحرارة المحيطة لتجنب ارتفاع درجة الحرارة بسبب الحمل الزائد.
التحميل وبدء التشغيل: عادة ما يكون عزم الدوران عند البدء أقل من عزم الدوران المقدر للتشغيل. يلزم إجراء حسابات واختيارات خاصة لتطبيقات بدء التشغيل للخدمة الشاقة.
الصيانة/الإصلاح: في حالة فشل المحرك الداخلي، يكون الإصلاح معقدًا. عادةً ما يلزم إرجاع الوحدة بأكملها إلى المصنع أو استبدالها. لذلك، يعد اختيار علامة تجارية عالية الجودة منذ البداية أمرًا بالغ الأهمية.
المكونات المتقابلة
1. كابل 2. عمود نهاية المخرج 3. السكن المحمل الأمامي 4. المحرك 5. علبة التروس
6. لاعبا أساسيا 7. جدار الأنبوب 8. مبيت المحمل الخلفي 9. نهاية العمود
الميزات الرئيسية
إن تطبيقات التحميل العالية السرعة والمتوسطة والخفيفة كلها مقبولة لبكرات محرك الدفع المباشر من سلسلة DGDD. لا يوجد تقليل للعتاد، محرك داخلي خارجي بدون فرش يحركه الدوار المباشر، أكثر هدوءًا وأكثر موثوقية. إما جهد AC220V أو DC24V/DC48V. سرعات تتراوح من 30 إلى 180 م/دقيقة، وتعديلات السرعة الشائعة من 30% إلى 100%، وتعديلات سرعة المؤازرة من 10% إلى 100%. لتنفيذ التحكم في الإدخال/الإخراج، ووظيفة ZPA، وRS485، وMODBUS، واتصال Ethernet، تم تعديل العديد من وحدات التحكم الذكية.

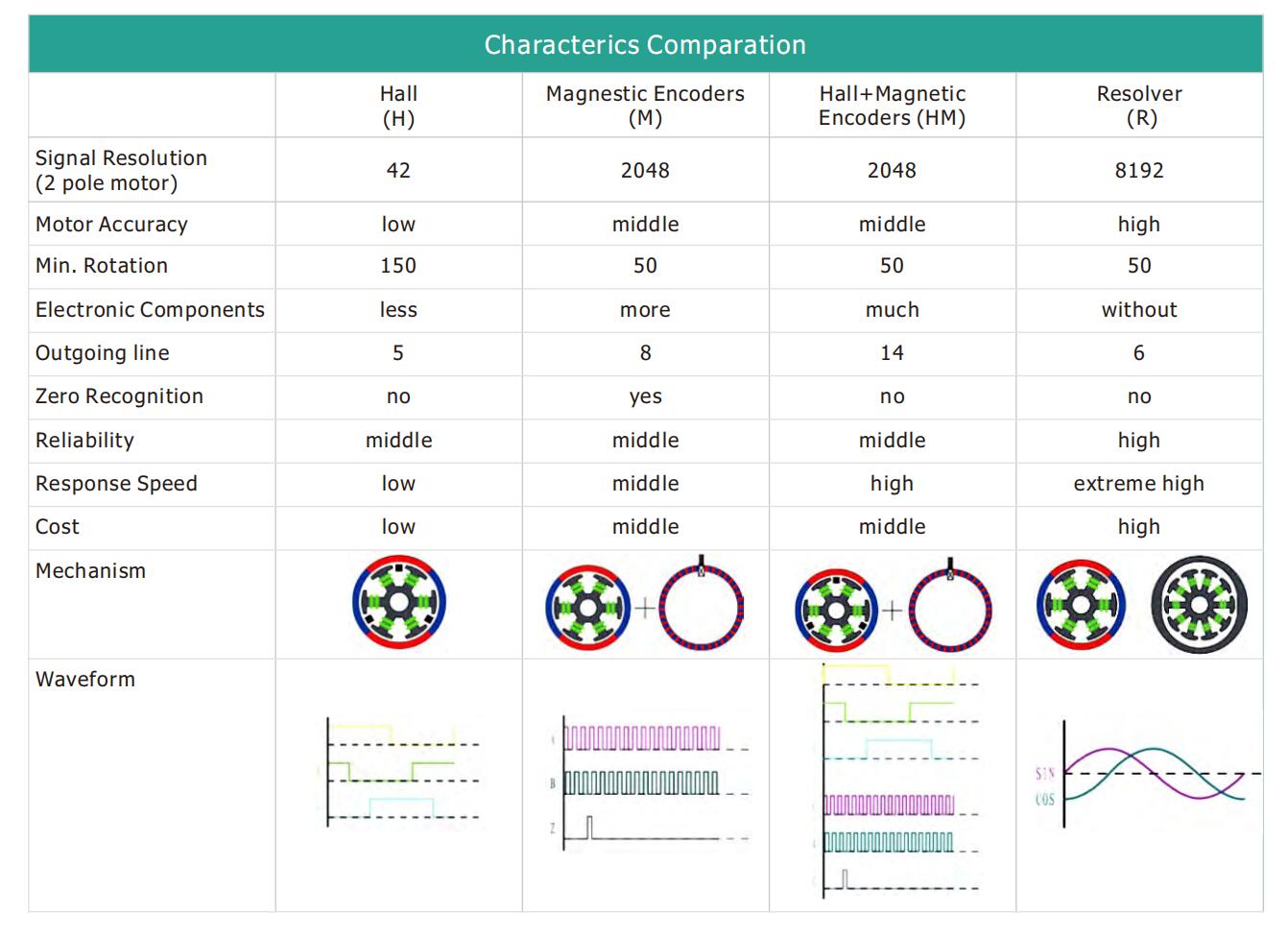

مقارنة خصائص وحدة التحكم المختلفة

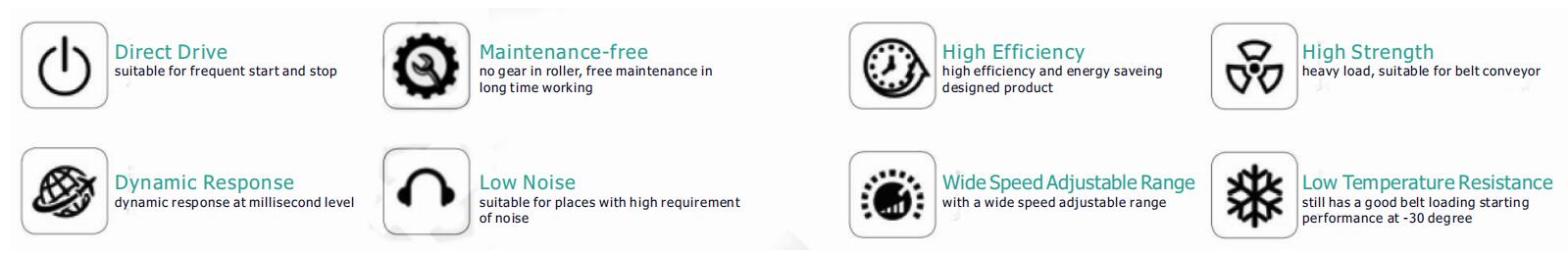

مزايا الأسطوانة المدفوعة بمحرك DGDD من سلسلة Driect Drive

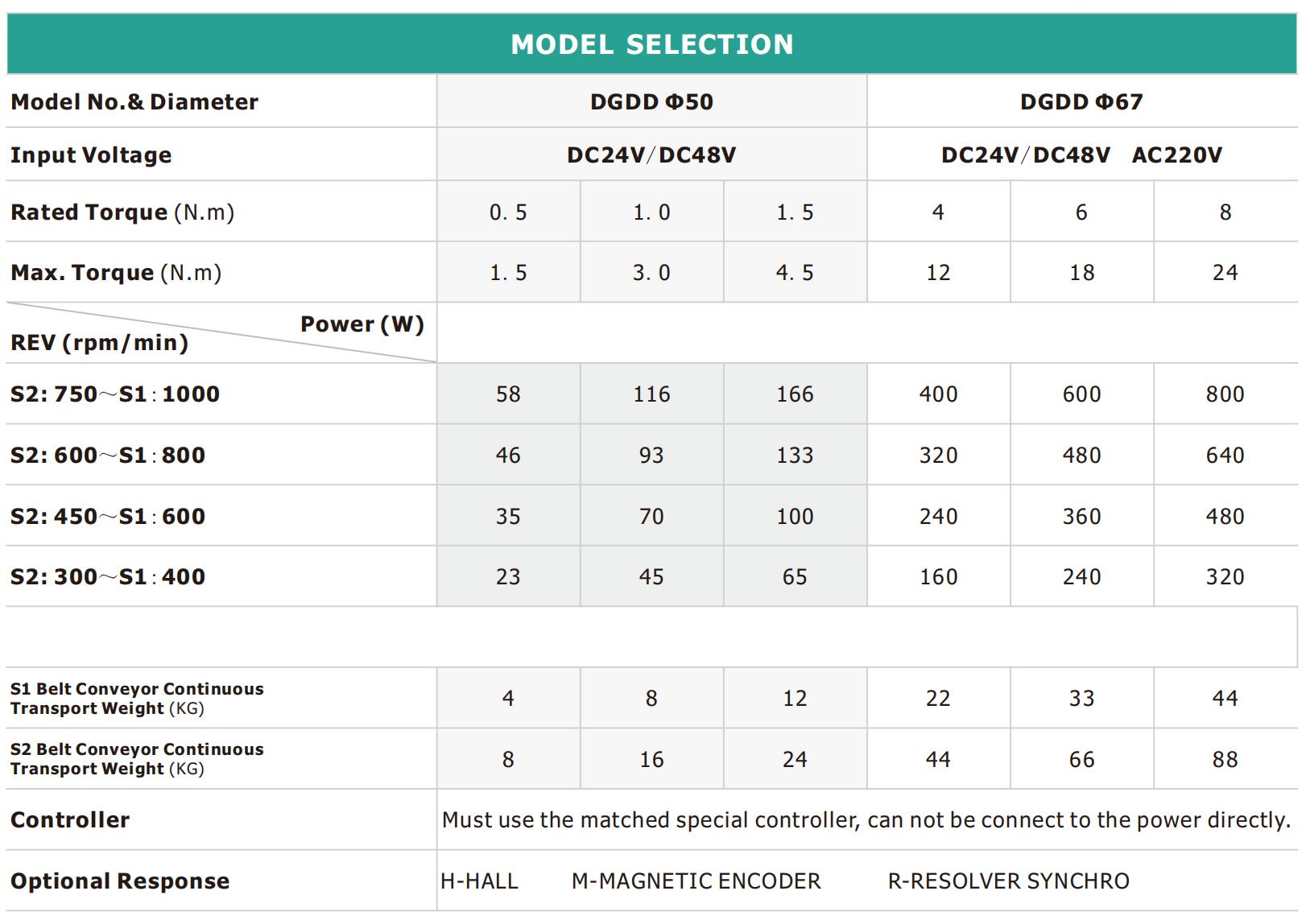

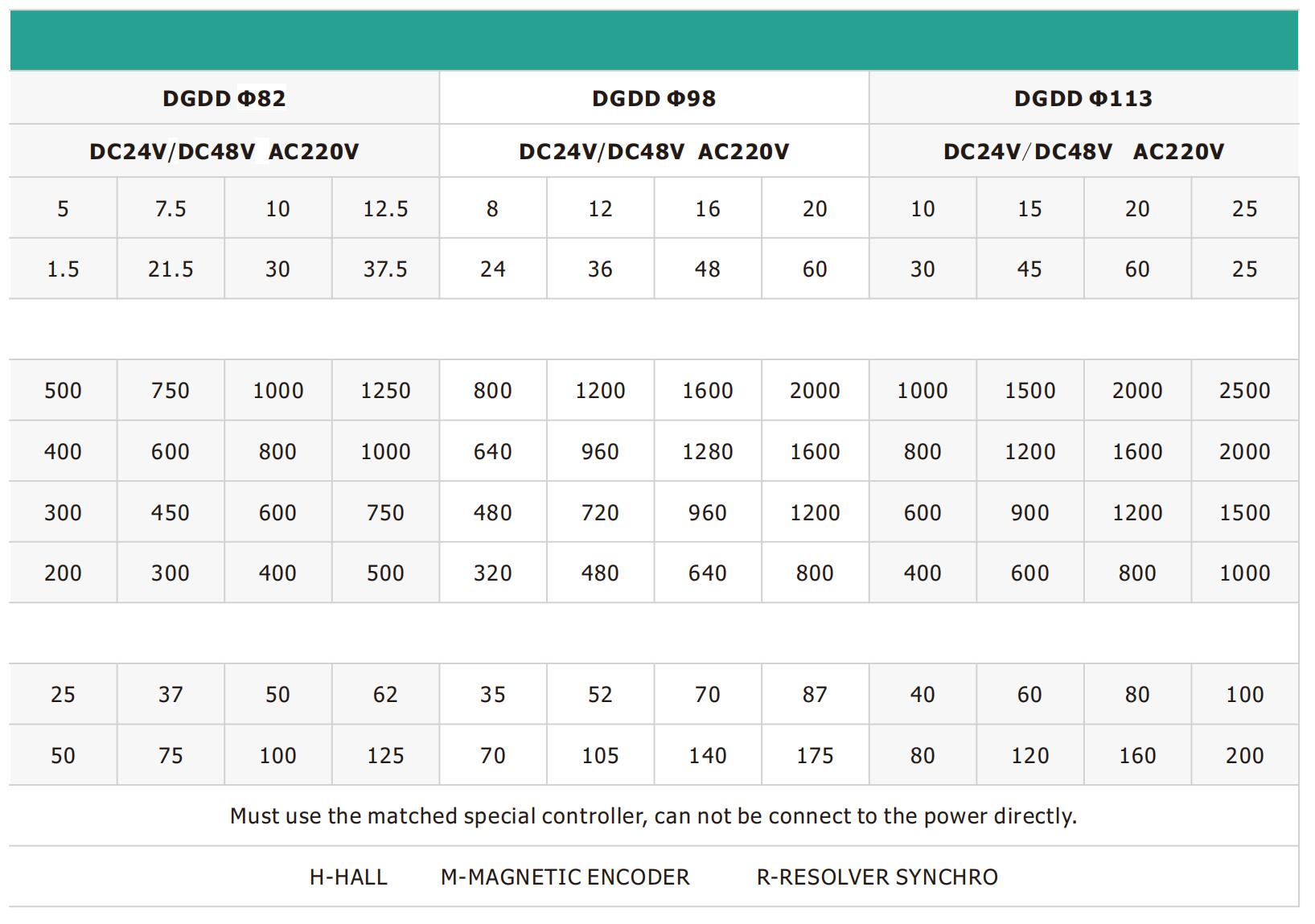

المواصفات الفنية من سلسلة DGDD محرك Driect Drive مدفوعة الأسطوانة
تمثل الأسطوانة الآلية ذات الدفع المباشر AC220V AC اتجاهًا مهمًا في تكنولوجيا القيادة الحديثة نحو التكامل والكفاءة العالية والتشغيل الخالي من الصيانة. ومن خلال تصميمه الثوري، فهو يعالج العديد من نقاط الضعف في طرق النقل التقليدية، مما يجعله خيارًا مثاليًا للطاقة لتعزيز أداء وموثوقية وبساطة المعدات الآلية. أثناء الاختيار، يعد الحساب الدقيق والمطابقة بناءً على الحمل المحدد والسرعة ومساحة التثبيت وبيئة التشغيل أمرًا ضروريًا.
