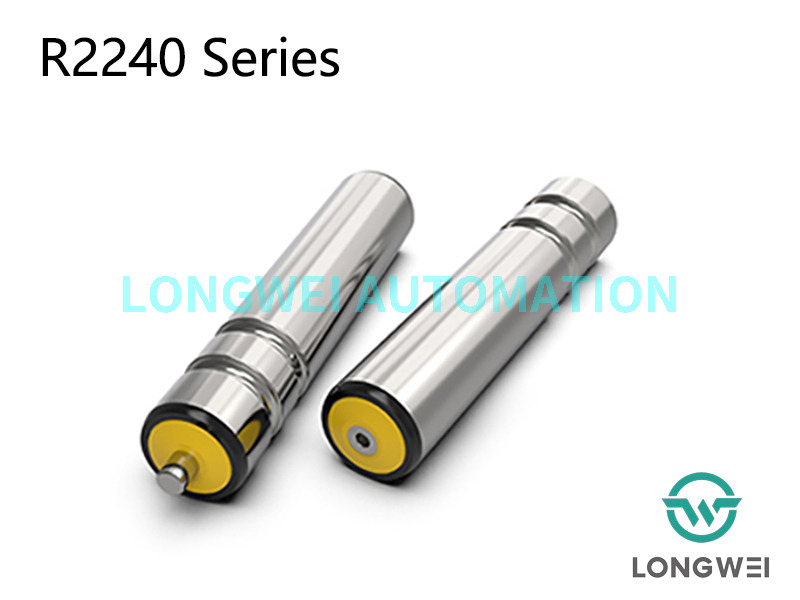

R2240
RONWIN
HS Code: 8431390000
بالمقارنة مع الأسطوانة المدفوعة بالسلسلة، فإن الأسطوانة الناقلة المدفوعة بالحزام تتميز بالسرعة العالية والضوضاء المنخفضة، ويتم تطبيقها على نطاق واسع في التسليم على شكل صندوق خفيف أو متوسط.
تتكون وحدة المحمل من محمل كروي دقيق ومبيت محمل بوليمر وغطاء نهائي. إنه ليس فقط من أجل المظهر الجيد، ولكن أيضًا أكثر من ذلك من أجل الجري السلس والهادئ ومقاوم للماء.
الغطاء النهائي للأسطوانة يقاوم الغبار ورذاذ الماء بشكل جيد في بيئة العمل.
باستثناء النوع القياسي، يمكن تخصيص موضع وعدد الأخاديد.
الأسطوانة المحززة ذات الحزام المستدير ذات الحلقة O مناسبة للنقل عالي السرعة. يمكن أن تختلف سرعة النقل وفقًا للقطر وطول الأسطوانة، والسرعة القصوى تصل إلى 120 مترًا في الدقيقة.
نطاق درجة حرارة العمل -5 درجة مئوية إلى +40 درجة مئوية.
مميزات ناقل الحركة ذو الحز المزدوج.
- تصميم مرن، سهل التركيب والصيانة؛
- توهين عزم الدوران سريع، يمكن للأسطوانة التي يتم تشغيلها بمحرك واحد أن تقود بشكل فعال 7 ~ 8 بكرات سلبية فقط، ويجب ألا يتجاوز وزن قطعة عمل النقل 30 كجم في وحدة النقل؛
- يتطلب تركيب الحزام المستدير ذو الحلقة O قدرًا معينًا من التحميل المسبق، وسيكون المصنعون المختلفون لحزام "O" مختلفين، وسيكون التحميل المسبق مختلفًا. (لمزيد من التفاصيل، يرجى استشارة موردي أحزمة "O" المحترفين)، بشكل عام 5%~8% (أي 5%~8% من طول حلقة القطر السفلي النظري).

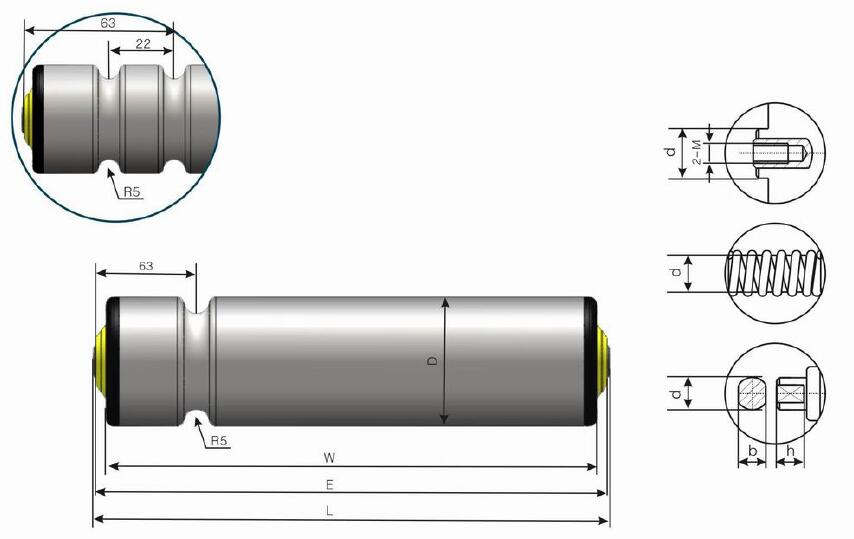

رسم تخطيطي لأسطوانة النقل ذات الحزام O ذات الأخاديد المزدوجة DR240
أبعاد السلسلة R2240 مع تركيب زنبركي
أنبوب Mالجوي | د × ت | رمح | E | L |
الصلب والفولاذ المقاوم للصدأ | 38×1.2 | Φ12 | ه=ث+8 | الطول=العرض+30 |
الصلب والفولاذ المقاوم للصدأ | 50×1.5 | Φ12/11 عرافة | ه=ث+10 | الطول=العرض+32 |
الصلب والفولاذ المقاوم للصدأ | 60×2.0 | Φ12/11 عرافة | ه=ث+10 | الطول=العرض+32 |
أبعاد السلسلة R2240 مع تركيب الخيط الأنثوي
أنبوب Mالجوي | د × ت | رمح | E | L |
الصلب والفولاذ المقاوم للصدأ | 38×1.2 | Φ12 | ه=ث+8 | الطول=العرض+10 |
الصلب والفولاذ المقاوم للصدأ | 50×1.5 | Φ12 | ه=ث+10 | الطول=العرض+12 |
الصلب والفولاذ المقاوم للصدأ | 60×2.0 | Φ12 | ه=ث+10 | الطول=العرض+12 |

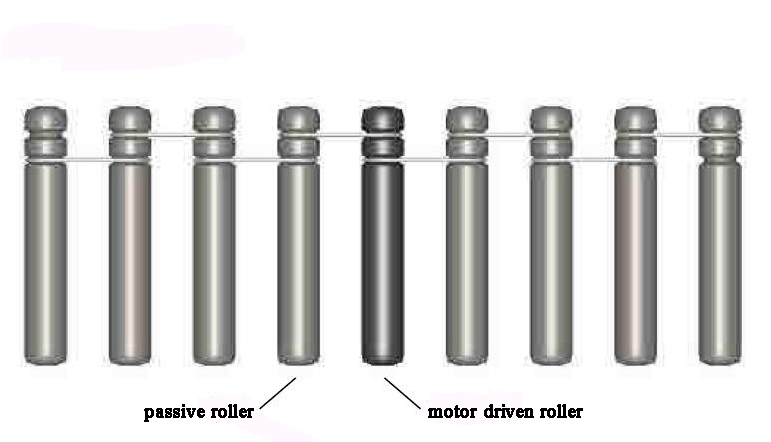

تخطيط الأسطوانة المدفوعة بالحزام المزدوج
بالمقارنة مع الأسطوانة المدفوعة بالسلسلة، فإن الأسطوانة الناقلة المدفوعة بالحزام تتميز بالسرعة العالية والضوضاء المنخفضة، ويتم تطبيقها على نطاق واسع في التسليم على شكل صندوق خفيف أو متوسط.
تتكون وحدة المحمل من محمل كروي دقيق ومبيت محمل بوليمر وغطاء نهائي. إنه ليس فقط من أجل المظهر الجيد، ولكن أيضًا أكثر من ذلك من أجل الجري السلس والهادئ ومقاوم للماء.
الغطاء النهائي للأسطوانة يقاوم الغبار ورذاذ الماء بشكل جيد في بيئة العمل.
باستثناء النوع القياسي، يمكن تخصيص موضع وعدد الأخاديد.
الأسطوانة المحززة ذات الحزام المستدير ذات الحلقة O مناسبة للنقل عالي السرعة. يمكن أن تختلف سرعة النقل وفقًا للقطر وطول الأسطوانة، والسرعة القصوى تصل إلى 120 مترًا في الدقيقة.
نطاق درجة حرارة العمل -5 درجة مئوية إلى +40 درجة مئوية.
مميزات ناقل الحركة ذو الحز المزدوج.
- تصميم مرن، سهل التركيب والصيانة؛
- توهين عزم الدوران سريع، يمكن للأسطوانة التي يتم تشغيلها بمحرك واحد أن تقود بشكل فعال 7 ~ 8 بكرات سلبية فقط، ويجب ألا يتجاوز وزن قطعة عمل النقل 30 كجم في وحدة النقل؛
- يتطلب تركيب الحزام المستدير ذو الحلقة O قدرًا معينًا من التحميل المسبق، وسيكون المصنعون المختلفون لحزام "O" مختلفين، وسيكون التحميل المسبق مختلفًا. (لمزيد من التفاصيل، يرجى استشارة موردي أحزمة "O" المحترفين)، بشكل عام 5%~8% (أي 5%~8% من طول حلقة القطر السفلي النظري).
رسم تخطيطي لأسطوانة النقل ذات الحزام O ذات الأخاديد المزدوجة DR240
أبعاد السلسلة R2240 مع تركيب زنبركي
أنبوب Mالجوي | د × ت | رمح | E | L |
الصلب والفولاذ المقاوم للصدأ | 38×1.2 | Φ12 | ه=ث+8 | الطول=العرض+30 |
الصلب والفولاذ المقاوم للصدأ | 50×1.5 | Φ12/11 عرافة | ه=ث+10 | الطول=العرض+32 |
الصلب والفولاذ المقاوم للصدأ | 60×2.0 | Φ12/11 عرافة | ه=ث+10 | الطول=العرض+32 |
أبعاد السلسلة R2240 مع تركيب الخيط الأنثوي
أنبوب Mالجوي | د × ت | رمح | E | L |
الصلب والفولاذ المقاوم للصدأ | 38×1.2 | Φ12 | ه=ث+8 | الطول=العرض+10 |
الصلب والفولاذ المقاوم للصدأ | 50×1.5 | Φ12 | ه=ث+10 | الطول=العرض+12 |
الصلب والفولاذ المقاوم للصدأ | 60×2.0 | Φ12 | ه=ث+10 | الطول=العرض+12 |
تخطيط الأسطوانة المدفوعة بالحزام المزدوج
