بكرة مسننة توقيت الحزام مدفوعة الأسطوانة الناقل الصلب

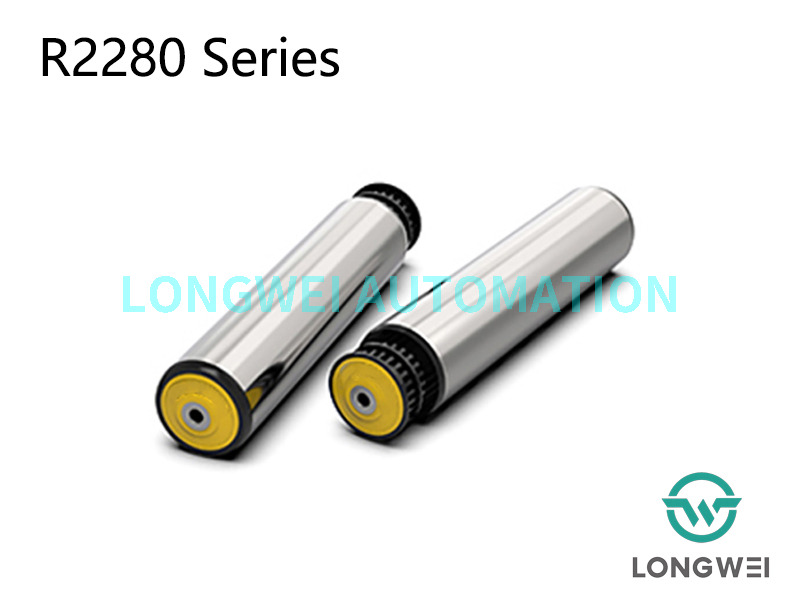

سلسلة R2280 بكرة مسننة توقيت الحزام مدفوعة الأسطوانة

تحديد المواقع بدقة، يستخدم مع أسطوانة محرك المحرك لتلبية متطلبات التطبيق لقسم النقل

إن أسطوانة النقل الفولاذية التي يحركها حزام التوقيت عبارة عن مكون نقل طاقة عالي الأداء وعالي الدقة يستخدم بشكل أساسي لبناء أنظمة نقل معيارية ذات متطلبات تزامن عالية. إنه يستخدم حزام توقيت (حزام متزامن) لنقل الطاقة بدقة من محرك الدفع إلى بكرة واحدة أو عدة بكرات، مما يتيح حركة سلسة ومتزامنة للعناصر. ميزاتها الأساسية هي عدم الانزلاق، وتحديد المواقع بدقة، وكفاءة النقل العالية.

Tالبيانات التقنية لأسطوانة النقل التي يحركها حزام التوقيت من سلسلة R2280

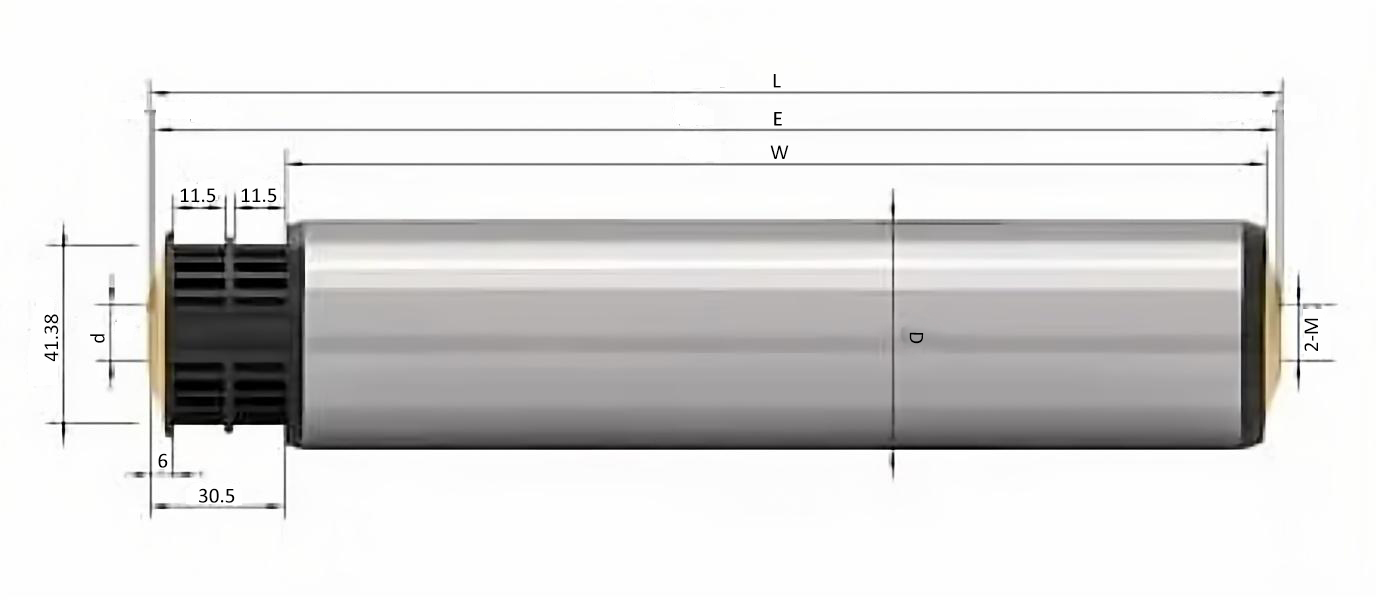

رسم تخطيطي للأسطوانة ذات البكرة المسننة R2280

أبعاد الأسطوانة المدفوعة بحزام التوقيت من سلسلة R2280 مع تركيب خيط أنثوي

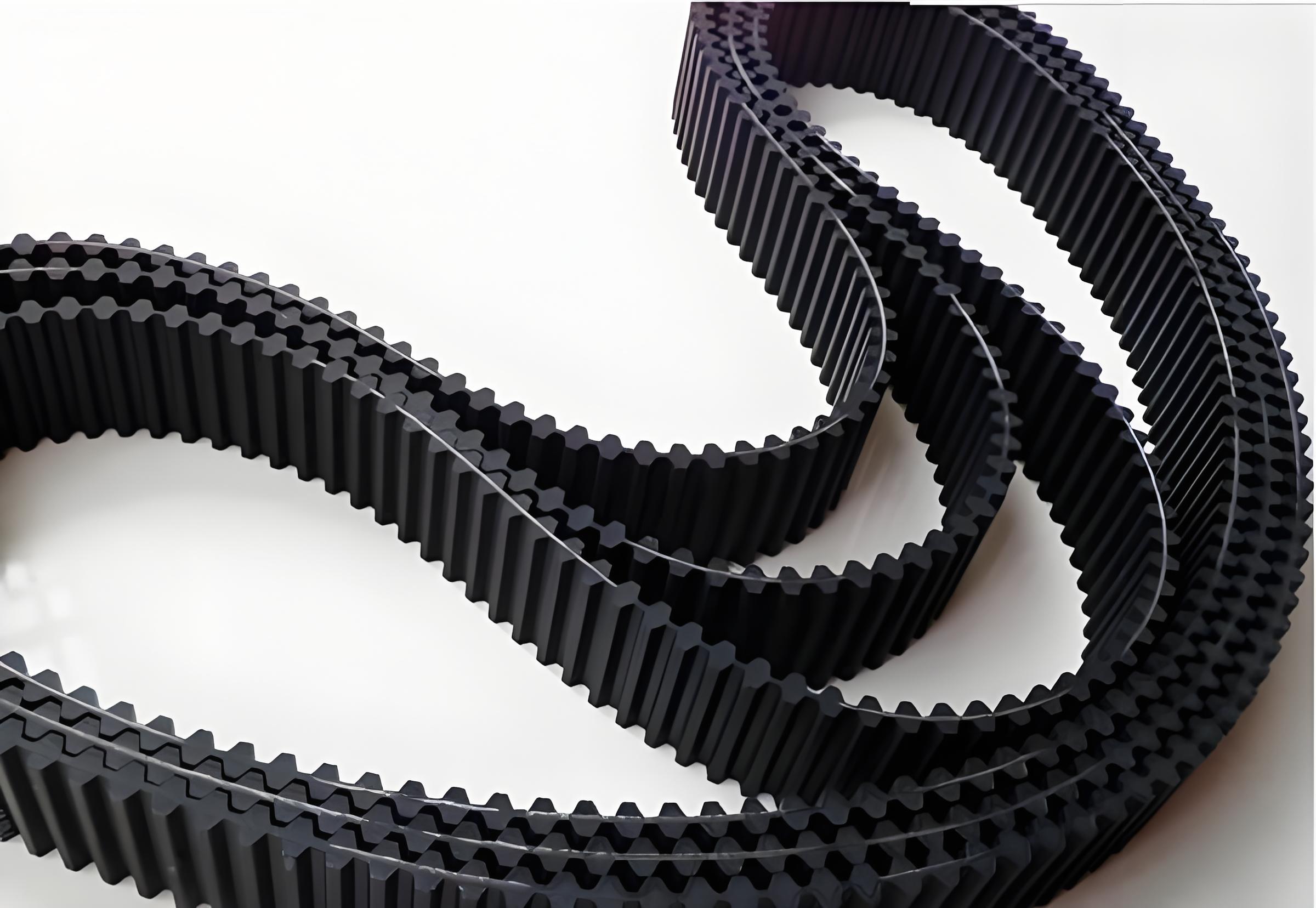

اختيار حزام التوقيت

المسافة المركزية لترتيب حزام التوقيت محدودة للغاية (التسامح الموصى به +0.5/0 مم). يتم عرض الملعب المشترك ونوع الحزام المسنن في الجدول التالي.

الهيكل الأساسي ومبدأ العمل

1. الأسطوانة الفولاذية

• المواد: مصنوعة عادة من الفولاذ الكربوني عالي الجودة أو الفولاذ المقاوم للصدأ. يمكن معالجة السطح بطلاء الزنك، أو طلاء الكروم، أو طلاء PU أو طلاء PVC ليناسب بيئات العمل المختلفة (على سبيل المثال، مقاوم للصدأ، ومقاوم للتآكل، ومقاوم للاهتراء، وصالح للطعام).

• الهيكل: جسم الأسطوانة عبارة عن أنبوب فولاذي مجوف، مع أغطية طرفية ونهايات عمود مثبتة عند كلا الطرفين عبر تركيب الضغط.

2. توقيت البكرة

• مثبتة على أحد طرفي عمود الأسطوانة أو كليهما. حافتها الخارجية ذات أخاديد مسننة تتناغم بشكل مثالي مع حزام التوقيت. هذا هو العنصر الرئيسي لإدخال الطاقة.

3. تحمل الجمعية

• يتم عادةً استخدام محامل كروية ذات أخدود عميق أو محامل ذات بكرات إبرة، مدمجة في الأغطية الطرفية، مما يضمن الدوران المرن، والمقاومة المنخفضة، وعمر الخدمة الطويل.

مبدأ العمل

• يحتوي محرك القيادة (على سبيل المثال، محرك سيرفو، محرك متدرج، أو محرك قياسي مع مخفض) على بكرة توقيت محرك على عمود الإخراج الخاص به.

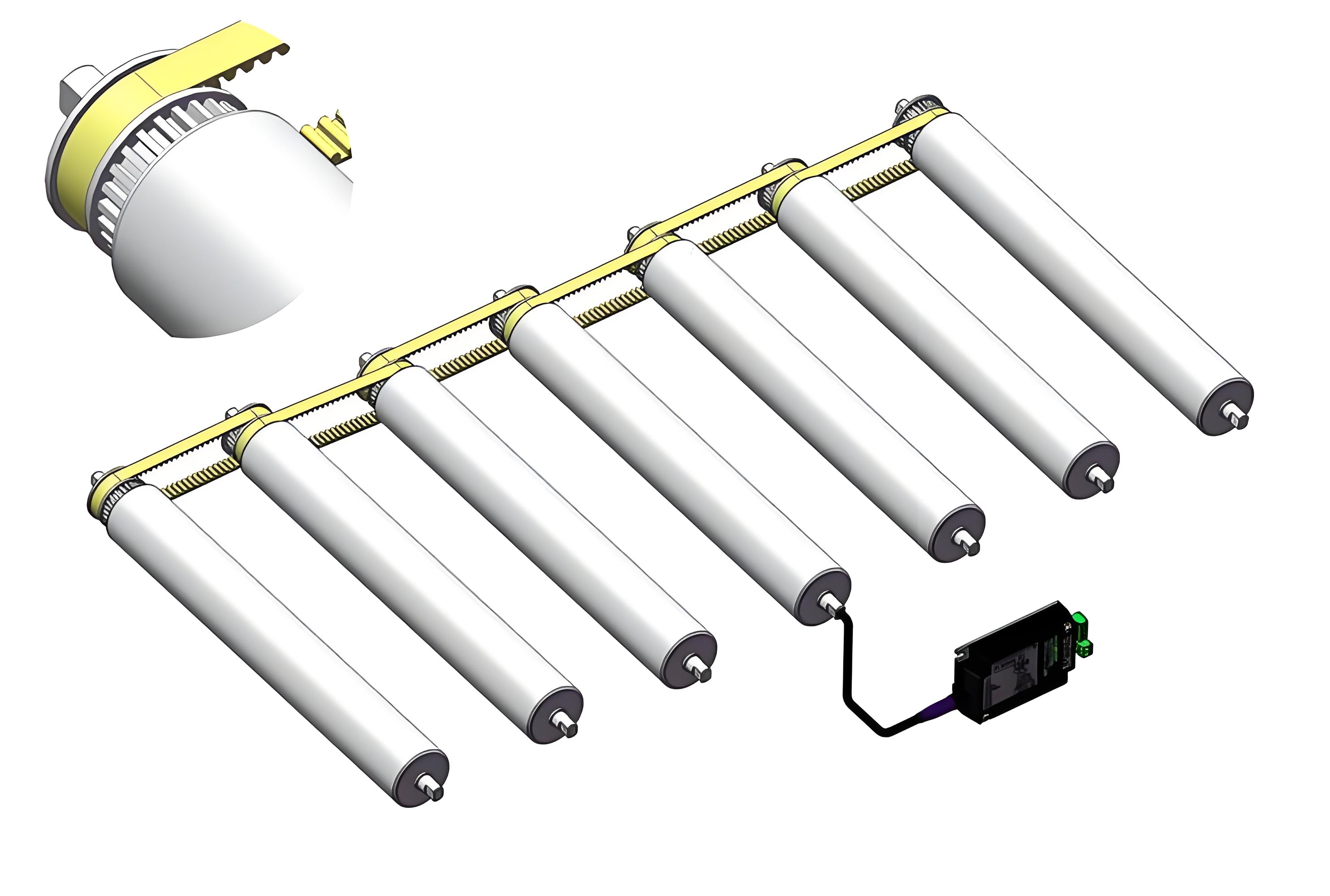

• يتم توجيه واحد أو أكثر من أحزمة التوقيت حول بكرة القيادة والبكرات المدفوعة على بكرات ناقلة متعددة.

• عندما يبدأ المحرك، تقوم بكرة القيادة، من خلال عملية التشابك مع أخاديد أسنان حزام التوقيت، بتشغيل جميع بكرات النقل المتصلة لتدور بشكل متزامن، في نفس الاتجاه، وبنفس السرعة، لتحقيق النقل الخطي للأشياء.

ميزات المنتج الرئيسية

• تزامن دقيق، عدم الانزلاق: بالمقارنة مع البكرات التي تعمل بالاحتكاك، يعتمد ناقل الحركة بحزام التوقيت كليًا على شبكة الأسنان، مما يمنع الانزلاق بشكل أساسي ويضمن سرعة ثابتة عبر جميع البكرات المدفوعة. مثالية للتطبيقات التي تتطلب تحديد المواقع بدقة ومزامنة صارمة.

• سعة تحميل عالية: تتميز الأسطوانة الفولاذية نفسها بقوة ميكانيكية عالية وصلابة، مما يمكنها من تحمل الأحمال الثقيلة.

• كفاءة نقل عالية: هيكل مدمج مع الحد الأدنى من فقدان الإرسال، مما يؤدي إلى استخدام عالي للطاقة.

• تصميم مدمج وتخطيط مرن: يمكن تشغيل بكرات متعددة في وقت واحد بواسطة حزام واحد، مما يبسط هيكل النظام ويوفر مساحة التثبيت. يمكن تركيب محرك القيادة على الجانب، مما يسهل الصيانة والتعديلات.

• ضوضاء منخفضة، صيانة منخفضة: بالمقارنة مع المحركات المتسلسلة، تعمل محركات سير التوقيت بشكل أكثر سلاسة وهدوءًا، ولا تتطلب أي تزييت، مما يقلل من تكاليف الصيانة ومخاطر التلوث.

• نطاق واسع للسرعة: قادر على التكيف مع سرعات النقل المختلفة، من المنخفضة إلى العالية.




سيناريوهات التطبيق النموذجية

هذا النوع من الأسطوانات مناسب بشكل خاص لمجالات التشغيل الآلي ذات المتطلبات العالية لنقل التزامن والاستقرار:

• أنظمة الفرز اللوجستي: في أجهزة الفرز المتقاطعة وآلات فرز الأحذية المنزلقة، مما يضمن دقة الحركة وتحديد موضع كل وحدة طرد.

• خطوط التجميع والإنتاج: في خطوط تجميع السيارات والإلكترونيات والأجهزة، يتم تحقيق توقفات تحديد المواقع بدقة والنقل المتزامن للمنصات أو المنتجات.

• معدات الرفع والنقل: تستخدم في الرافعات والأقراص الدوارة وغيرها من المعدات التي تتطلب تحكمًا دقيقًا في الموضع.

• آلات التعبئة والتغليف: على خطوط التعبئة والتغليف، مما يتيح النقل المتزامن المتقطع أو المستمر للكرتون.

• أتمتة المستودعات: تُستخدم في خطوط النقل الواردة/الصادرة لأنظمة التخزين والاسترجاع الآلية (ASRS).

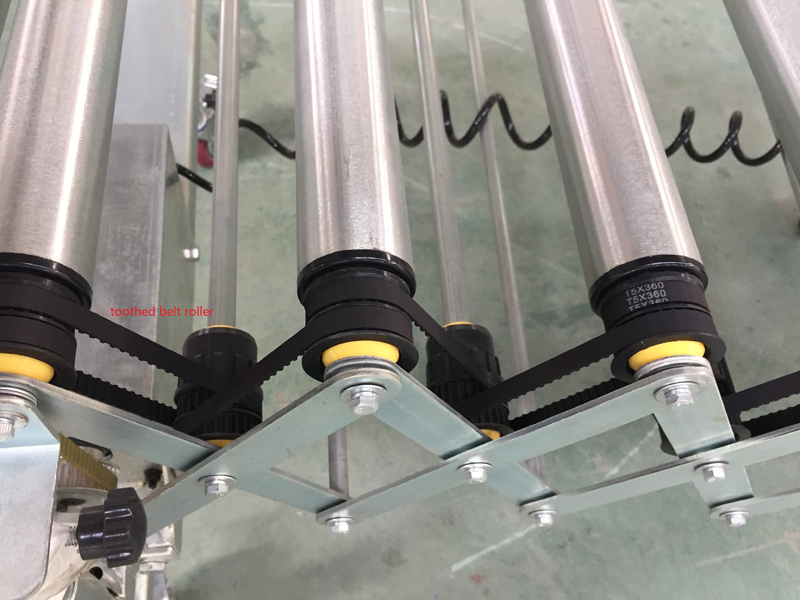

ناقل أسطواني مرن قابل للتوسيع بمحرك يستخدم في المحطة السريعة والمستودعات

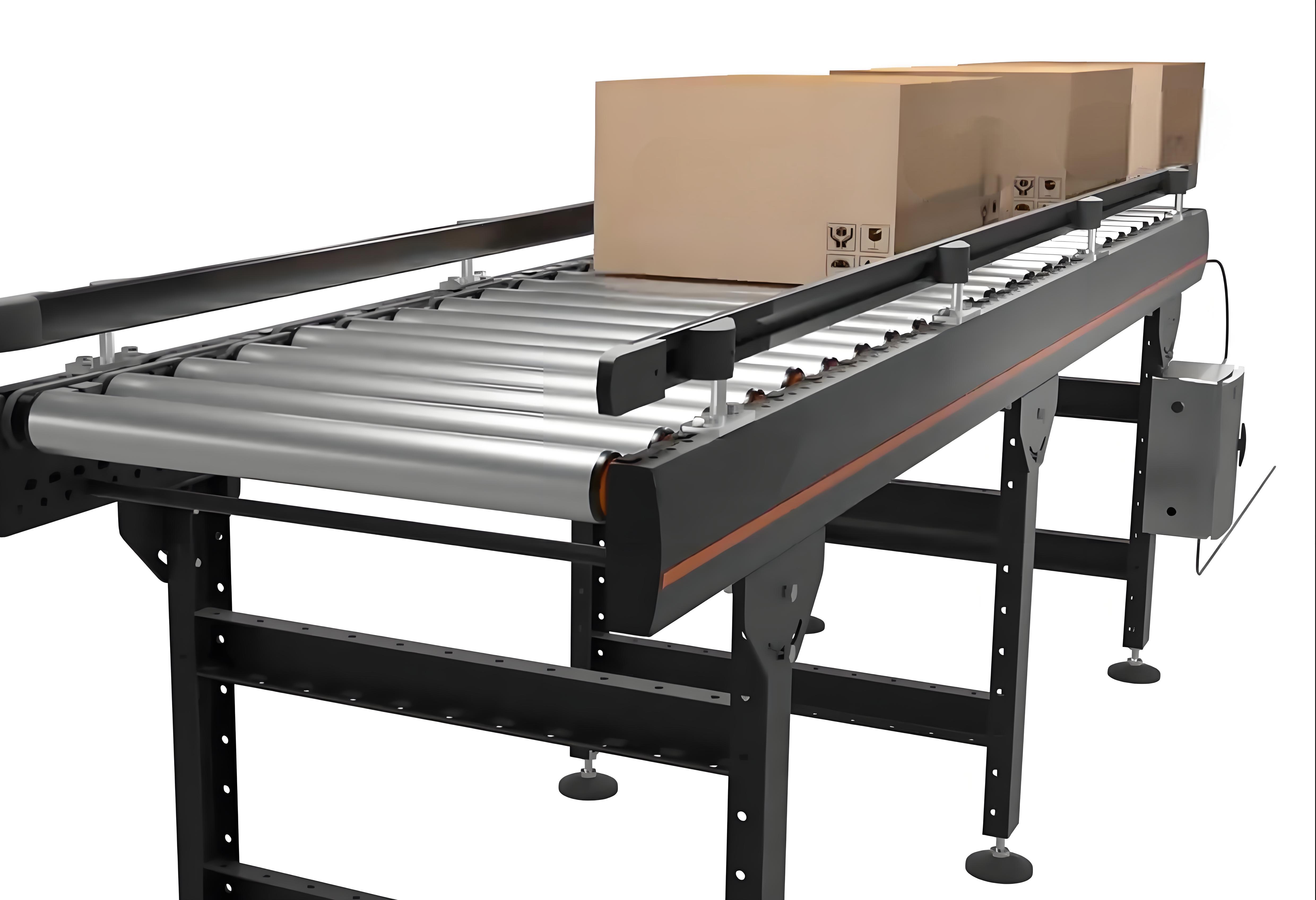

ناقل أسطواني يحركه حزام التوقيت لنقل الكرتون

معلمات التحديد الرئيسية

يجب مراعاة المعلمات التالية عند اختيار هذا المنتج:

• قطر الأسطوانة: على سبيل المثال، φ25mm، φ32mm، φ38mm، φ50mm، إلخ.

• طول الأسطوانة: العرض الفعال لسطح النقل.

• قطر العمود ونوع التثبيت: على سبيل المثال، φ12mm، φ15mm، وما إلى ذلك، ونوع كتلة المحامل المقابلة.

• مواصفات بكرة التوقيت: يجب أن تتطابق مع طراز حزام التوقيت المحدد (على سبيل المثال، HTD 5M، 8M، T5، T10، AT5، AT10، وما إلى ذلك) وعدد الأسنان.

• مادة الأسطوانة ومعالجة السطح: يتم اختيارها بناءً على البيئة (قياسية، رطبة، متآكلة، صالحة للطعام).

• سعة الحمولة: أقصى حمولة يمكن أن تتحملها الأسطوانة الواحدة.

• المسافة المركزية: مسافة التثبيت بين البكرات، والتي تحدد طول الحزام وتخطيط النظام.




مقارنة مع طرق القيادة الأخرى

مقابل بكرات مدفوعة بالسلسلة

• المزايا: أكثر هدوءًا، ونظافة، ولا يتطلب تزييتًا، وسرعات أعلى.

• العيوب: سعة الحمولة والحماية من التحميل الزائد تكون بشكل عام أدنى من محركات السلسلة.

مقابل البكرات التي تعتمد على الاحتكاك (محرك الحزام الدائري)

• المزايا: عدم الانزلاق، تزامن ممتاز، كفاءة نقل أعلى، متطلبات شد أقل.

• العيوب: تكلفة أعلى نسبيًا، ومتطلبات أكثر صرامة للمحاذاة أثناء التثبيت.

تعتبر أسطوانة النقل الفولاذية المدفوعة بحزام التوقيت حلاً مثاليًا لتحقيق نقل دقيق وفعال ومستقر في أنظمة النقل الآلية الحديثة. إنه يجمع بشكل مثالي بين قوة ومتانة الأسطوانات الفولاذية مع التزامن الدقيق لناقل الحركة بحزام التوقيت، ويستخدم على نطاق واسع في مجالات التصنيع والخدمات اللوجستية المتقدمة حيث يجب التحكم بدقة في تدفق المواد.
