R2230
RONWIN
HS Code: 8431390000
التطبيق aريا

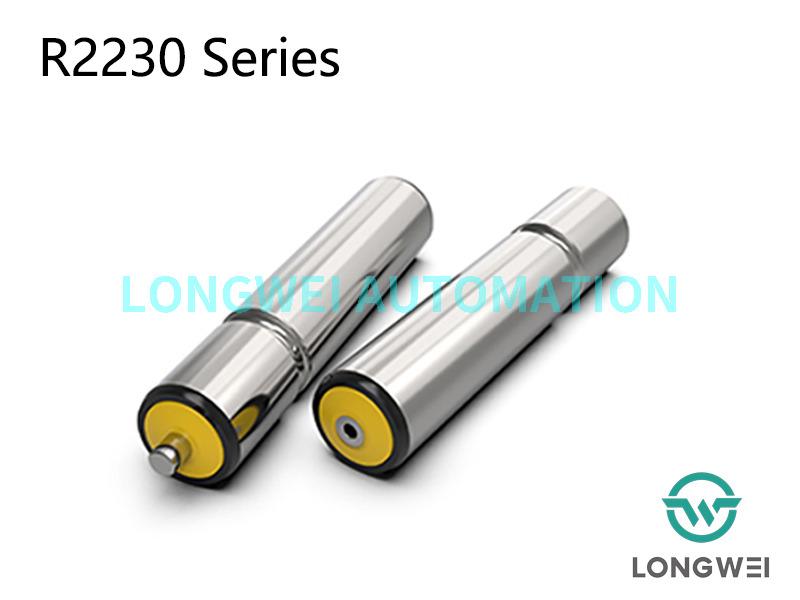

سلسلة R2230 من أسطوانة النقل الفولاذية المخددة المفردة مخصصة لأنظمة النقل الداخلية، ويتم استخدام البكرات المحززة على الناقلات التي تعمل بالطاقة باستخدام الحزام الدائري ذو الحلقات O، وسرعة النقل العالية والضوضاء المنخفضة. يتم تطبيقه على نطاق واسع في الناقلات ذات الحمولة الخفيفة والمتوسطة لنقل الصناديق أو الألواح الكرتونية أو الحاويات أو البراميل أو الإطارات.
سرعة عالية ومنخفضة الضوضاء
محرك الحزام على شكل O، محمل كروي دقيق وغطاء محمل بوليمر مما يجعل الأسطوانة تتمتع بمزايا التشغيل السلس، الضوضاء المنخفضة والسرعة العالية.
حماية جيدة ضد الأوساخ والماء
يحمي غطاء النهاية البلاستيكي الموجود على الأسطوانة من كلا الطرفين المحمل من خلال توفير مقاومة ممتازة للغبار والماء المتناثر.
Lالتحميل الجانبي
التكوين القياسي، يتم ضغط غلاف المحمل مع الغطاء النهائي والمحمل داخل الأنبوب ويتم تدوير أطراف الأنبوب، مما يسمح بنقل المواد بسهولة من الجانب.
Tالبيانات الفنية
البيانات الفنية العامة | |
ماكس. سعة الحمولة | 180 كلغ |
ماكس. سرعة الناقل | 60 م/دقيقة |
نطاق درجة الحرارة | -5 إلى +40 درجة مئوية |
مادة | |
أنبوب | الكربون الصلب، الفولاذ المقاوم للصدأ |
رمح | الفولاذ المطلي بالزيت المضاد للصدأ، الفولاذ المطلي بالزنك، الفولاذ المقاوم للصدأ |
تحمل السكن | مادة البولي أميد، أسود |
نهاية الغطاء | مادة البولي بروبيلين، أصفر/رمادي |
تحمل | محمل كروي دقيق |
Dإصدارات التصميم | |
المعالجة السطحية | مطلي بالزنك، مطلي بالكروم |
الأكمام الأنبوبية | الأكمام PP، الأكمام بو |
متخلفة | المطاط، بو |

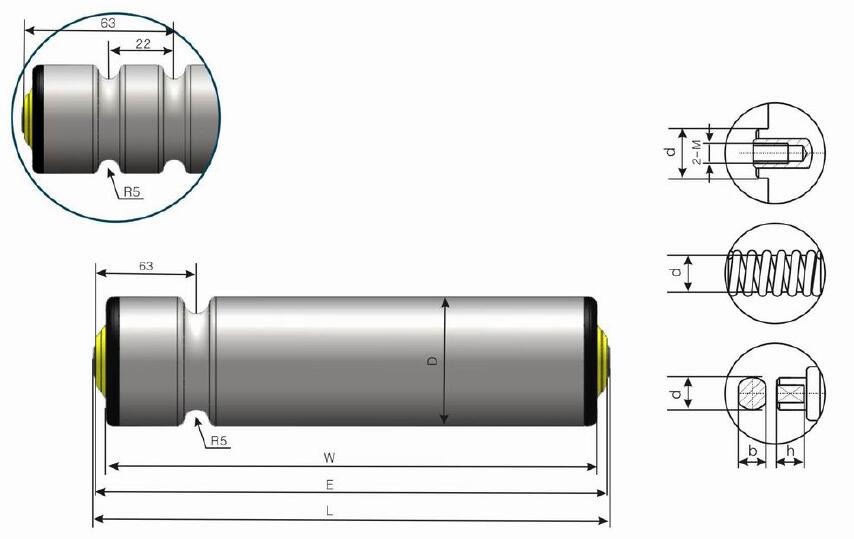

رسم تخطيطي لأسطوانة ناقلة ذات مخدد مفرد R2230
أبعاد السلسلة R2230 مع تركيب زنبركي
أنبوب Mالجوي | د × ت | رمح | E | L |
الصلب والفولاذ المقاوم للصدأ | 38×1.2 | Φ12 | ه=ث+8 | الطول=العرض+30 |
الصلب والفولاذ المقاوم للصدأ | 50×1.5 | Φ12/11 عرافة | ه=ث+10 | الطول=العرض+32 |
الصلب والفولاذ المقاوم للصدأ | 60×2.0 | Φ12/11 عرافة | ه=ث+10 | الطول=العرض+32 |
أبعاد السلسلة R2230 مع تركيب الخيط الأنثوي
أنبوب Mالجوي | د × ت | رمح | E | L |
الصلب والفولاذ المقاوم للصدأ | 38×1.2 | Φ12 | ه=ث+8 | الطول=العرض+12 |
الصلب والفولاذ المقاوم للصدأ | 50×1.5 | Φ12/11 عرافة | ه=ث+10 | الطول=العرض+12 |
الصلب والفولاذ المقاوم للصدأ | 60×2.0 | Φ12/11 عرافة | ه=ث+10 | الطول=العرض+12 |
تخطيط الأسطوانة المقاد بحزام مخدد واحد
