العربية العربية  |
| مادة: | |
|---|---|
| طريقة التركيب: | |
| المعالجة السطحية: | |
| نوع رمح: | |
| قطر الدائرة: | |
| الكمية: | |
2250 راند
RONWIN
HS Code: 8431390000

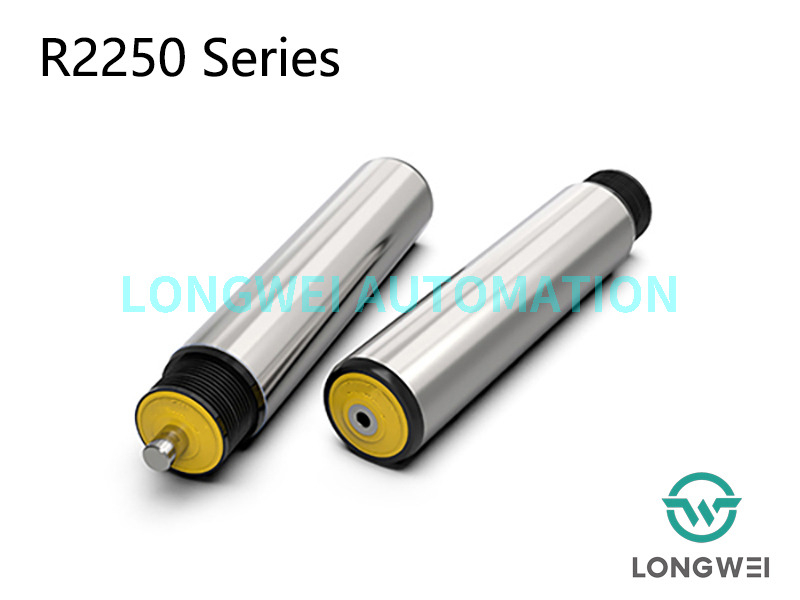

التطبيق aريا
أنظمة النقل الداخلية المدفوعة، يتم تثبيت البكرة poly-v في نهاية الأسطوانة التي تفصل المنطقة المدفوعة ومنطقة النقل، ومحمل كروي دقيق مع مبيت محمل بوليمر، مما يجعل النقل سلسًا وسريعًا وضوضاء منخفضة. يتم تطبيقه على نطاق واسع في ناقلات الحمولة الخفيفة والمتوسطة لنقل الصناديق، والكرتون، والحاويات، والبراميل أو الإطارات، وهو النوع الأكثر شيوعًا من أسطوانة النقل في نقل البضائع المعبأة.
قدرة تحميل ثقيلة
تسمح الأخاديد التسعة بمسافة 2.34 مم للبكرة ذات الأضلاع المتعددة باستخدام حزام بولي على شكل حرف V ثنائي الأضلاع أو 3 أضلاع أو 4 أضلاع. بالمقارنة مع الحزام الدائري، فإن استخدام الحزام ثنائي الضلع يسمح بنقل ضعف عزم الدوران تقريبًا.
سرعة عالية ومنخفضة الضوضاء
محرك الحزام Poly-v، محمل كروي دقيق وغطاء محمل بوليمر مما يجعل الأسطوانة المدفوعة ببكرة poly-v تتمتع بمزايا التشغيل السلس، وانخفاض مستوى الضجيج وسرعة عالية تصل إلى 120 م / دقيقة.
حماية جيدة ضد الأوساخ والماء
يحمي غطاء الغطاء البلاستيكي المحمل من خلال توفير مقاومة ممتازة للغبار والماء المتناثر.
Lالتحميل الجانبي
التكوين القياسي، يتم ضغط غلاف المحمل مع الغطاء النهائي والمحمل داخل الأنبوب ويتم تدوير أطراف الأنبوب، مما يسمح بنقل المواد بسهولة من الجانب.
Tالبيانات الفنية
البيانات الفنية العامة | |
ماكس. سعة الحمولة | 180 كلغ |
ماكس. سرعة الناقل | 120 م/دقيقة |
نطاق درجة الحرارة | -5 إلى +40 درجة مئوية |
مادة | |
أنبوب | الكربون الصلب، الفولاذ المقاوم للصدأ |
رمح | الفولاذ المطلي بالزيت المضاد للصدأ، الفولاذ المطلي بالزنك، الفولاذ المقاوم للصدأ |
تحمل السكن | مادة البولي أميد، أسود |
نهاية الغطاء | مادة البولي بروبيلين، أصفر/رمادي |
تحمل | محمل كروي دقيق |
Dعنصر ريف | |
عجلة بولي-في | مادة البولي أميد، أسود |
Dإصدارات التصميم | |
المعالجة السطحية | مطلي بالزنك، مطلي بالكروم |
الأكمام الأنبوبية | الأكمام PP، الأكمام بو |
متخلفة | المطاط، بو |

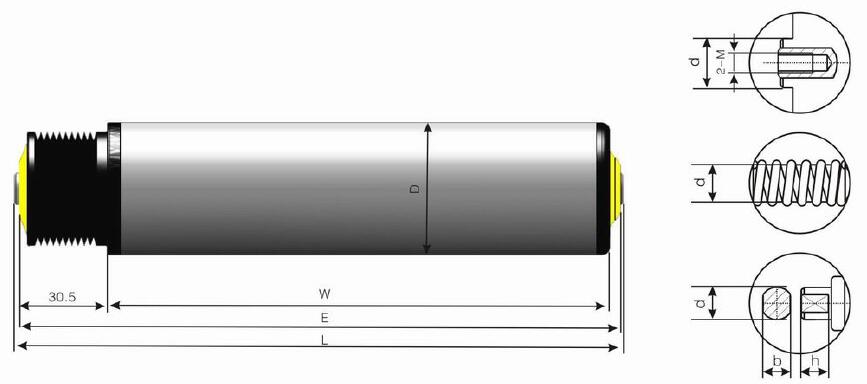

رسم تخطيطي للأسطوانة ذات العجلات R2250 Poly-v
أبعاد سلسلة R2250 من أسطوانة النقل المدفوعة بالبوليفي مع تركيب محمل بنابض
أنبوب Mالجوي | د × ت | رمح | E | L |
الصلب والفولاذ المقاوم للصدأ | 50×1.5 | Φ12/11 عرافة | ه=ث+35.5 | الطول=العرض+57.5 |
أبعاد سلسلة البكرة R2250 poly-v مع تركيب الخيط الأنثوي
أنبوب Mالجوي | د × ت | رمح | E | L |
الصلب والفولاذ المقاوم للصدأ | 50×1.5 | Φ12/11 عرافة | ه=ث+35.5 | الطول=العرض+36.5 |
Pاختيار حزام أوليفي
يتم اختيار حزام Polyvee وفقًا لخطوة الأسطوانة والسرعة ووزن التحميل، يرجى الرجوع إلى الرسم البياني التالي.
مسافة الأسطوانة (مم) | نوع حزام بولي vee | |
2- ضلع | 3- ضلع | |
60 ~ 62 | 2PJ256 | 3PJ256 |
73~75 | 2PJ286 | 3PJ286 |
87~91 | 2PJ314 | 3PJ314 |
97~101 | 2PJ336 | 3PJ336 |
119 ~ 121 | 2PJ376 | 3PJ376 |
123 ~ 128 | 2PJ388 | 3PJ388 |
144~151 | 2PJ435 | 3PJ435 |
