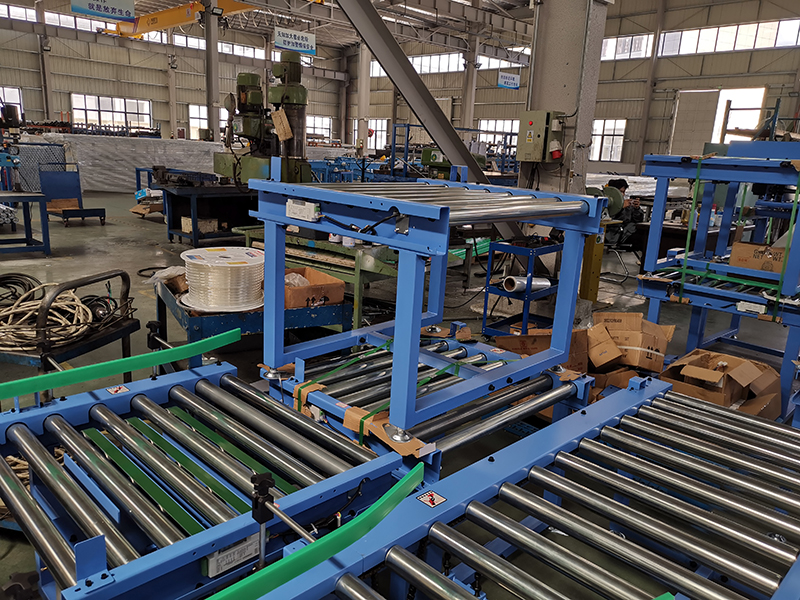

هذا عبارة عن ناقل أسطواني معياري مدمج من الناحية الهيكلية وعالي الكفاءة. تشتمل ميزاته الأساسية على هيكل مزدوج الطبقة، واستخدام أحزمة Poly-V كعنصر القيادة، واعتماد محرك البكرة كمصدر للطاقة، والبكرات كسطح الحمل. وهو مصمم خصيصًا للتطبيقات الآلية التي تتطلب التعامل مع أنواع متعددة من البضائع في وقت واحد أو تنفيذ عمليات معقدة ضمن نظام واحد.
إطار مزدوج الطبقة: يتميز الناقل بطائرتي نقل مستقلتين، العلوية والسفلية، ويتم تصنيعهما عادةً من مقاطع فولاذية أو ألومنيوم قوية. وهذا يعادل تكديس ناقلتين عموديًا، مما يوفر مساحة الأرضية بشكل كبير.
بكرات النقل: كل طبقة مزودة بعدد كبير من البكرات التي تشكل السطح الحامل. تتحرك البضائع مباشرة على هذه الأسطوانات.

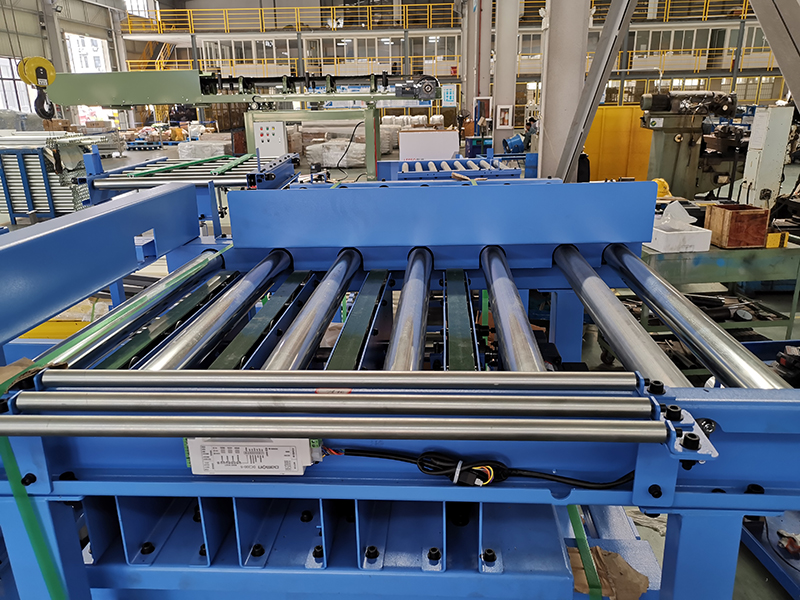

أحزمة وبكرات Poly-V: هذا هو جزء النقل الرئيسي. أسفل البكرات على كل مستوى، يتم تثبيت واحد أو أكثر من أحزمة Poly-V المستمرة. هذه الأحزمة لا تحمل البضائع مباشرة ولكنها تحرك الأسطوانات عن طريق الاحتكاك. تم تجهيز كل بكرة ببكرة حزام Poly-V (عجلة مخددة) عند قاعدتها. عندما يعمل الحزام Poly-V، فإنه يدفع كل هذه البكرات للدوران بشكل متزامن، وبالتالي يزود الطبقة الدوارة بأكملها بالطاقة.
أسطوانة محرك المحرك: هذه هي وحدة القيادة. إنه يدمج بشكل كبير المحرك وعلبة التروس وبكرة القيادة داخل هيكل مدمج. تتفاعل أسطوانة المحرك مباشرة مع حزام Poly-V، مما يوفر الطاقة للنظام بأكمله من مصدر محرك موحد.
تنشيط الطاقة: يبدأ محرك البكرة في العمل، مما يؤدي إلى دوران بكرة القيادة المدمجة.
ناقل الحركة بالحزام: تقوم بكرة القيادة بسحب الحزام Poly-V، مما يؤدي إلى دورانه أسفل بكرات جميع البكرات في كل من الطبقتين العلوية والسفلية.
محرك الأسطوانة: ينقل الاحتكاك بين الحزام Poly-V والبكرة الموجودة أسفل كل بكرة الطاقة إلى كل بكرة، مما يؤدي إلى دورانها بشكل متزامن.
نقل البضائع: يتم نقل العناصر الموضوعة على السرير الدوار إلى الأمام أو الخلف بواسطة البكرات الدوارة.
استخدام مساحة عالية للغاية: يضاعف التصميم ذو الطبقة المزدوجة قدرة النقل في البعد الرأسي، مما يجعله مثاليًا للمنشآت ذات المساحة المحدودة أو التخطيطات المعقدة التي تتطلب فصل المواد أو دمجها أو توزيعها عبر المستويات.
نقل فعال وسلس: يجمع حزام Poly-V بين مرونة الأحزمة المسطحة والجر القوي للأحزمة V، مما يضمن نسب نقل دقيقة، وتشغيل سلس، وانخفاض مستوى الضجيج، والحد الأدنى من الاهتزاز.
تزامن ممتاز: يتم تشغيل جميع البكرات بنفس الحزام (الأحزمة)، مما يضمن تزامن السرعة المتميز بين البكرات. وهذا يمنع تشويش المنتج، أو الضغط عليه، أو الدوران غير المقصود الناتج عن اختلافات السرعة.
محرك قوي: يوفر الارتباط بين حزام Poly-V والبكرات مساحة اتصال أكبر، مما يتيح نقل عزم دوران أعلى ويجعله مناسبًا للأحمال الثقيلة.
سهولة الصيانة: يتيح التصميم المعياري إمكانية الاستبدال السهل نسبيًا للأسطوانات الفردية أو أقسام الحزام. من السهل أيضًا فصل محرك البكرة، باعتباره مكونًا قياسيًا، واستبداله.

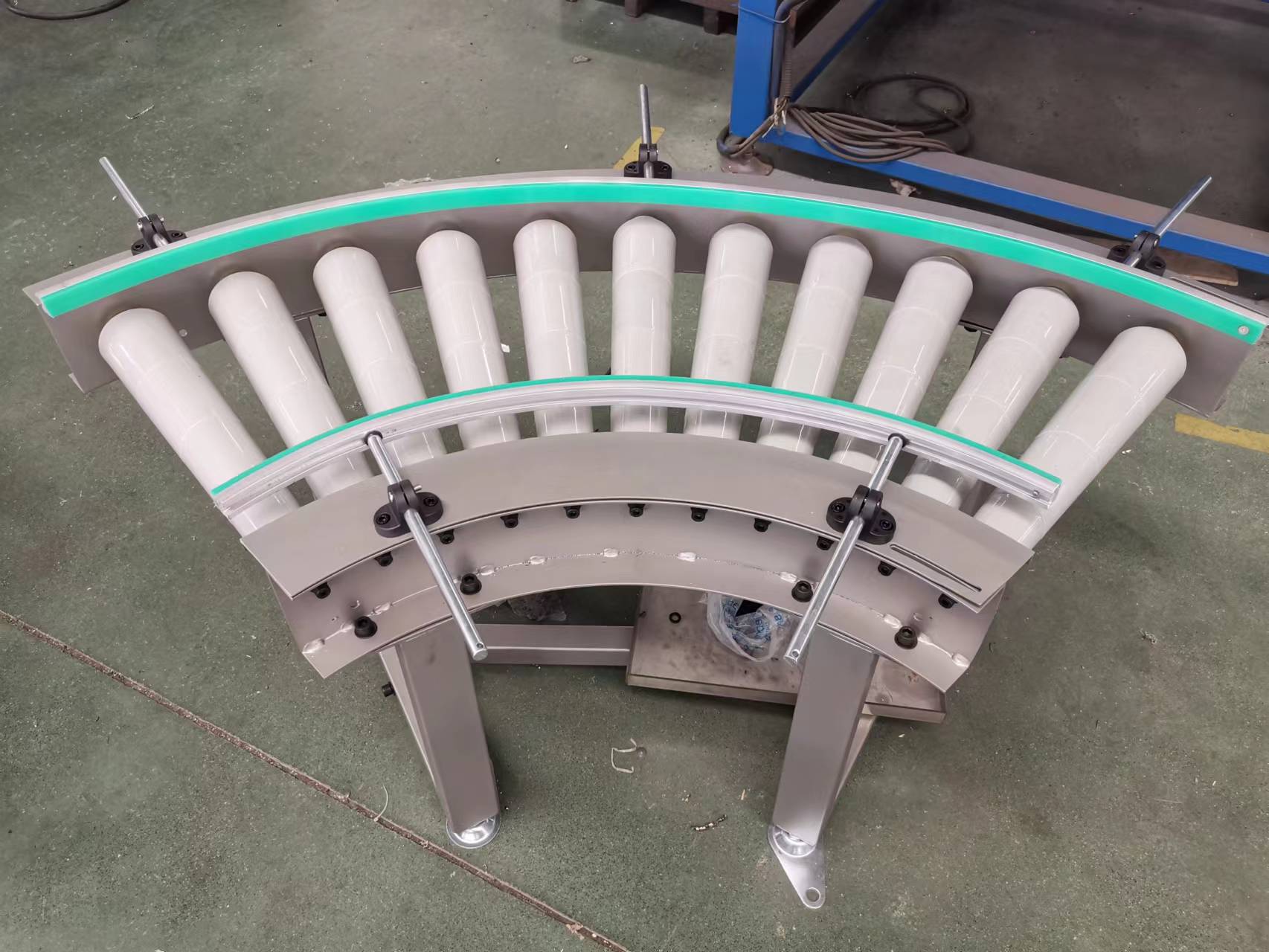

التصميم المرن: من خلال ضبط طول الإطار والحزام، يمكن تصميمه بأشكال مختلفة مثل الخطوط المستقيمة والمنحنيات والميلات لتلبية متطلبات العمليات المختلفة.
حزام Poly-V مزدوج الطبقة: يشير إلى هيكل الناقل (طبقتين) وطريقة قيادته (باستخدام أحزمة Poly-V لقيادة جميع البكرات).
أسطوانة محرك المحرك: تشير إلى مصدر الطاقة - وحدة محرك مدمجة تدمج محركًا وبكرة محرك.
الناقل الأسطواني: يشير إلى نوع المعدات – الناقل الذي يستخدم الأسطوانات كعناصر الحمل والنقل.
يستخدم هذا الناقل على نطاق واسع في الصناعات ذات المتطلبات العالية لكفاءة المساحة وأتمتة العمليات:
مراكز الفرز اللوجستي: تقوم الطبقة العليا بنقل الطرود المراد فرزها، بينما تقوم الطبقة السفلية باسترداد الحقائب الفارغة أو نقل البضائع المفرزة.
تجميع خط الإنتاج: تقوم الطبقة العليا بنقل المنتجات شبه النهائية للمعالجة، بينما تقوم الطبقة السفلية بإرجاع المنتجات النهائية إلى البداية أو إرسالها إلى محطات الفحص/التعبئة والتغليف.
أنظمة مناولة الأمتعة في المطار: تتعامل مع الأمتعة المغادرة والقادمة، مما يسهل النقل بين الطوابق أو المناطق المختلفة.
صناعة الأغذية والمشروبات: تستخدم في نقل الزجاجات والعلب والعلب. يمكنه ربط عمليات مثل الغسيل والتعبئة والتغطية ووضع العلامات في وحدة واحدة.
أبعاد الناقل: الطول والعرض (لكل مستوى) والارتفاع بين الطبقات.
مواصفات الأسطوانة: قطر الأسطوانة، المادة (الفولاذ/الفولاذ المقاوم للصدأ/المطلي)، والميل (المسافة من المركز إلى المركز).
سعة الحمولة: الحد الأقصى لوزن الحامل لكل وحدة طول لكل طبقة (كجم/م أو رطل/قدم).
قوة المحرك: قوة محرك البكرة (كيلوواط)، والتي تحدد قوة الجر.
سرعة النقل: سرعة ثابتة أو سرعة متغيرة عن طريق التحكم في التردد (م/دقيقة أو قدم/دقيقة).
نموذج الحزام Poly-V: على سبيل المثال PH، PJ، PK، وهو ما يحدد أبعاد الحزام وأدائه.
طريقة التحكم: التحكم المحلي، التحكم عن بعد PLC، التكامل مع نظام متفوق، إلخ.
السرعة قابلة للتعديل من 0.5 م/دقيقة إلى 120 م/دقيقة، أقصى سعة تحميل تصل إلى 3000 كجم.
إن الناقل الأسطواني ذو الطبقة المزدوجة والمزود بمحرك على شكل V هو عبارة عن حل نقل آلي عالي الهندسة. فهو يجمع بين هيكل مزدوج الطبقة لتحقيق أقصى استفادة من المساحة، وناقل الحركة بحزام Poly-V من أجل قيادة أسطوانية سلسة ومتزامنة، وحل طاقة محرك البكرة المدمج. تشكل هذه العناصر معًا نظامًا فعالاً وموثوقًا ومرنًا لمعالجة المواد. إنها واحدة من الأصول الأساسية في المصانع الذكية الحديثة والمراكز اللوجستية لتحسين تدفق العمليات وتعزيز كفاءة الإنتاجية.

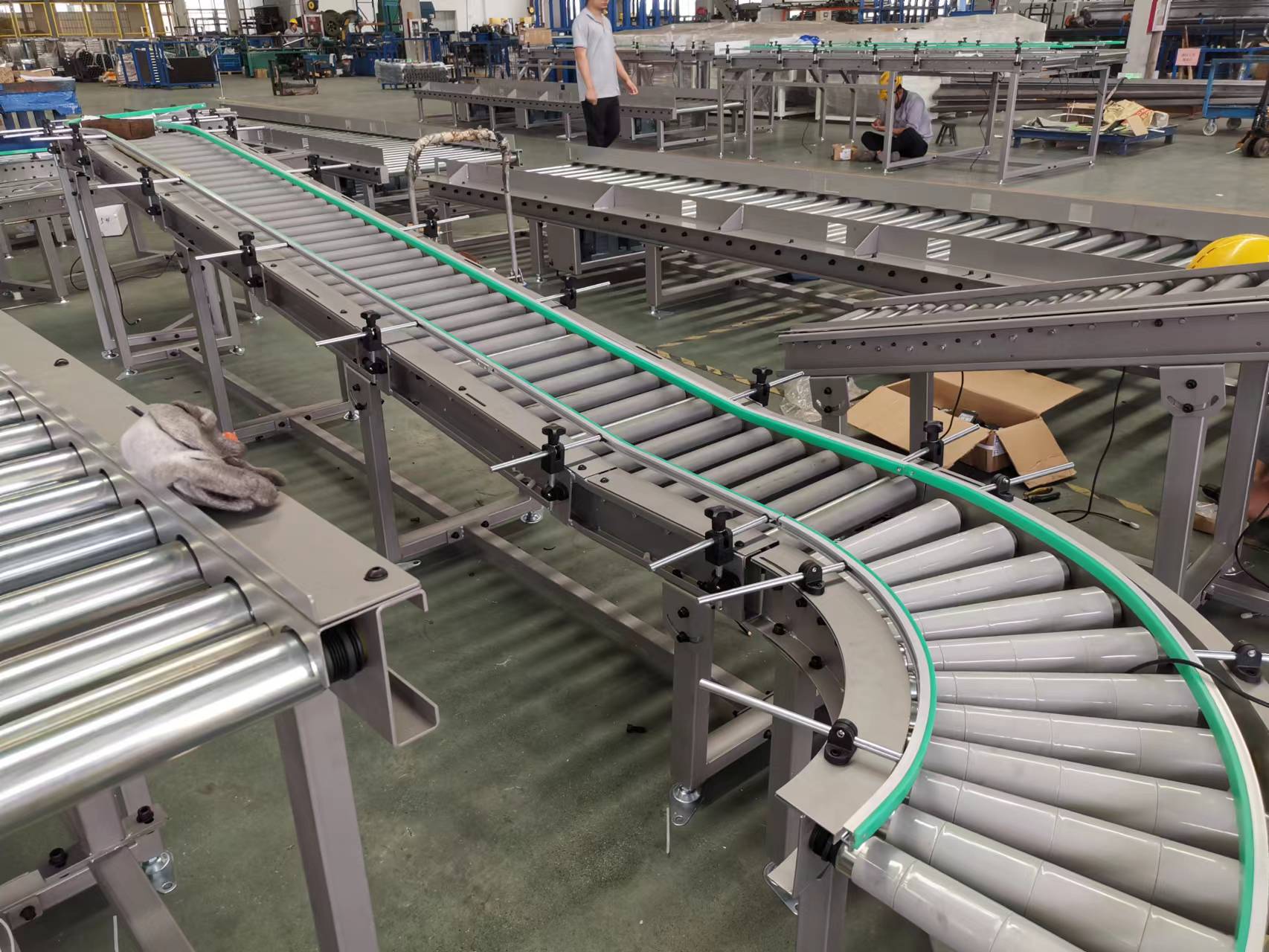

يختلف ناقل الأسطوانة المدفوع بمحرك عن ناقل الأسطوانة الميكانيكي التقليدي، والذي لا يحتاج إلى محرك تروس أو سلسلة أو حزام وعناصر قيادة مساعدة أخرى، ما عليك سوى تثبيت الأسطوانة المدفوعة بمحرك على رف الناقل وتوصيل الطاقة، ستقود الأسطوانة المدفوعة بمحرك بكرات مجانية أخرى عن طريق الحزام أو السلسلة، إنها أكثر نظافة وأمانًا وموثوقًا وتحكمًا ذكيًا بواسطة وحدة التحكم المدفوعة.
