500 ريال سعودي
RONWIN
يعد الناقل الأسطواني عالي السرعة المُدار بحزام Poly-V من المعدات المهمة المستخدمة على نطاق واسع في أنظمة النقل اللوجستي عالية السرعة وعالية التردد. بالبناء على ناقل الأسطوانة التقليدي، فإنه يستخدم حزام Poly-V كطريقة نقل أساسية، مما يحقق قيادة عالية السرعة، سلسة، ومتزامنة للأسطوانات. يوازن هذا التصميم بشكل مثالي بين متطلبات السرعة العالية، والضوضاء المنخفضة، وقدرة التحمل، مما يجعله خيارًا مثاليًا لخطوط الإنتاج الآلية الحديثة، ومراكز الفرز، والسيناريوهات المماثلة.
آلية القيادة: ناقل الحركة بحزام Poly-V
لا يتم تشغيله بواسطة محركات فردية على كل بكرة (مثل البكرات الآلية)، كما أنه ليس مثل محرك الاحتكاك التقليدي حيث يضغط حزام مسطح واحد على قيعان البكرات.
جوهرها هو واحد أو أكثر من أحزمة Poly-V التي يتم تدويرها بشكل مستمر، والتي، من خلال جهاز الشد، تخلق احتكاكًا مناسبًا لقيادة بكرات متعددة في وقت واحد.
عادةً ما يتعامل الحزام Poly-V مع البكرات الموجودة على محاور البكرات أو يتم ضغطه مقابل أخاديد محددة على أجسام البكرات بزاوية التفاف معينة.
المكونات الرئيسية
أسطوانة القيادة: الأسطوانة التي تعمل بالطاقة، والتي يتم تشغيلها مباشرة بواسطة محرك (عادةً عبر مخفض السرعة).
البكرات الوسيطة: البكرات غير المزودة بالطاقة والتي يتم تشغيلها، وتشكل الغالبية العظمى من البكرات.

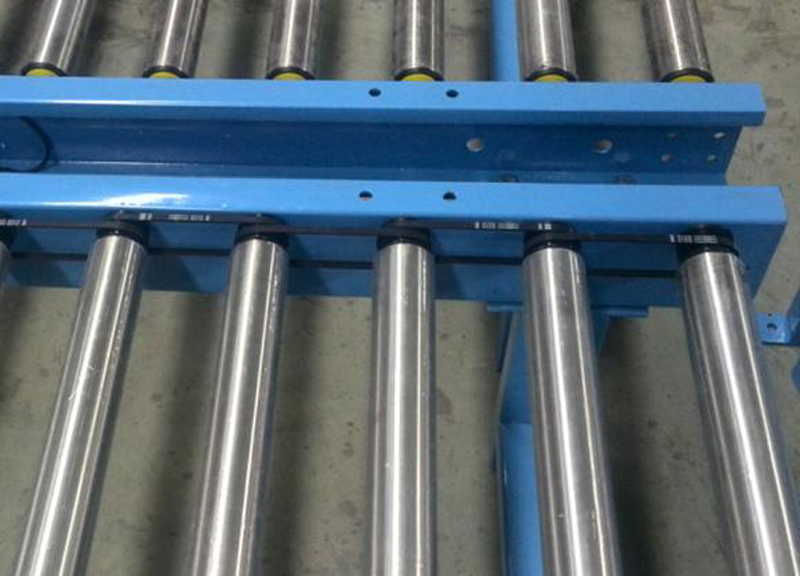

حزام Poly-V: عنصر النقل الأساسي. يحتوي سطحه الداخلي على أضلاع طولية متعددة متوازية على شكل حرف V تتشابك بشكل مثالي مع أخاديد البكرة، مما يوفر منطقة اتصال كبيرة وكفاءة نقل عالية.
جهاز الشد: يستخدم لضبط إحكام الحزام Poly-V، مما يضمن النقل الفعال والمستقر.
مبيت الإطار والمحمل: الهيكل الرئيسي الذي يدعم النظام بأكمله.
المحرك والمخفض: يوفر مصدر الطاقة ويضبطه على سرعة الإخراج المناسبة.
سرعة عالية وكفاءة عالية
تم تصميمه خصيصًا للتطبيقات عالية السرعة، ويمكن أن تصل سرعات النقل إلى 2 متر في الثانية أو حتى أعلى، وهو ما يتجاوز بكثير الناقلات الأسطوانية العادية التي تعمل بالاحتكاك، مما يعزز إنتاجية النظام بشكل كبير.
يتميز ناقل الحركة بحزام Poly-V بكفاءة عالية مع الحد الأدنى من فقدان الطاقة.
عملية سلسة وانخفاض مستوى الضجيج
إن ربط الأضلاع المتعددة على شكل حرف V مع أخاديد البكرة له تأثير "متوسط"، مما يؤدي إلى نقل سلس للغاية، وتجنب التأثير والاهتزاز.
أثناء التشغيل بسرعة عالية، الضوضاء الناتجة تكون أقل بكثير من محركات السلسلة وبعض محركات الاحتكاك، مما يحسن بيئة العمل.
مزامنة ممتازة
يمكن لحزام Poly-V واحد أن يقود عدة بكرات في وقت واحد، مما يضمن سرعة خطية ثابتة للسطح عبر هذه البكرات. وهذا يقلل بشكل فعال من انزلاق وانحراف البضائع أثناء النقل عالي السرعة.
قدرة تحميل قوية
تسمح منطقة الاتصال الكبيرة والاحتكاك القوي بين الحزام والبكرات Poly-V بنقل عزم دوران أكبر، مما يتيح نقل الأحمال الثقيلة.
سهولة الصيانة وعمر الخدمة الطويل
الهيكل بسيط نسبيا. جزء التآكل الرئيسي هو حزام Poly-V، وهو سريع وسهل الاستبدال، مما يؤدي إلى انخفاض تكاليف الصيانة.
الحزام Poly-V نفسه مصنوع من مطاط أو مادة البولي يوريثين عالية القوة ومقاومة للاهتراء، مما يضمن عمر خدمة طويل.
النظافة والسلامة
نظام النقل مغلق نسبيًا، وأقل عرضة للتلوث بالزيت، ويتوافق مع متطلبات النظافة في بعض الصناعات.
مع عدم وجود تروس أو أسنان مسننة مكشوفة، فهي توفر درجة عالية من الأمان.
هذا الناقل مناسب للتطبيقات ذات المتطلبات العالية للغاية للسرعة والاستقرار والموثوقية:
أنظمة فرز الطرود: تستخدم على الخطوط التعريفية والخطوط الرئيسية لمراكز الفرز الكبيرة لنقل الطرود بسرعة وسلاسة إلى مناطق المسح والفرز.
خطوط نقل مستودعات التجارة الإلكترونية: للنقل الداخلي/الصادر عالي السرعة في محطات عمل التقاط "البضائع إلى الشخص" والنقل السريع على خطوط التغليف.
أنظمة مناولة الأمتعة في المطار: لنقل الأمتعة بسرعة عالية بعد تسجيل الوصول لضمان تسليمها في الوقت المناسب إلى منطقة الفرز.
صناعة المشروبات والأغذية: النقل السريع للزجاجات والعلب والعلب باتباع خطوط تعبئة عالية السرعة.
خطوط التجميع والاختبار الآلية: النقل السريع للمنتجات بين محطات العمل في صناعات مثل الإلكترونيات والسيارات.
عند اختيار هذا المنتج، ركز على المعلمات التالية:
سرعة النقل: الحد الأقصى والمدى القابل للتعديل (متر / ثانية).
عرض النقل الفعال: يتم تحديده بناءً على أبعاد المنتج.
مسافة الأسطوانة وقطرها: يحدد قدرة تحمل العناصر الصغيرة؛ تأكد من أن ثلاث بكرات على الأقل تدعم أصغر منتج في وقت واحد.
سعة الحمولة: الحد الأقصى للحمولة لكل وحدة طول (كجم/م) أو الحد الأقصى للوزن لكل عنصر واحد.
نوع وكمية حزام Poly-V: تشمل النماذج الشائعة PH، وPJ، وPK، وما إلى ذلك، وعدد الأحزمة المستخدمة للقيادة (مفردة، مزدوجة، أو متعددة).
قوة المحرك: قوة المحرك المطلوبة، ويتم حسابها بناءً على الحمل الإجمالي والسرعة والطول.
طريقة التحكم: التحكم في سرعة التردد المتغير، تشغيل السرعة الثابتة، إلخ.
الناقل الأسطواني الأكثر استخدامًا على نطاق واسع لخط النقل مع الصناديق المعبأة. ينطبق على تسليم أي نوع من المنتجات، سواء كان ذلك في صندوق أو كيس أو منصة نقالة.
يتمتع نظام النقل بقدرة نقل كبيرة، وخفيف الوزن وقابل للتكيف مع نقل البكرات بأقطار أصغر، كما أنه مناسب أيضًا للنقل عالي السرعة. اهتزاز صغير، حرارة منخفضة، تشغيل ثابت، مرونة للحرارة، الزيت، مقاومة التآكل، وعمر طويل.

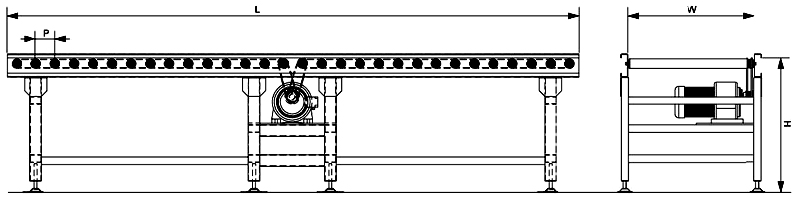

رقم الموديل - العرض الداخلي للرف (W) - ارتفاع الرف (H) - طول الرف (L) - قطر الأسطوانة (D) - درجة الأسطوانة (P) - سرعة النقل (م / دقيقة)
رقم الطلب. مثال (الوحدة مم): SR500-600-700-4000-50-100-30
| المواصفات (الوحدة: مم) | |
|---|---|
| قطر الأسطوانة | 50، 60 |
| الملعب الأسطوانة | 75، 100، 150 |
| طول الرف | ماكس. 8 متر |
| العرض الداخلي للرف | 500، 600، 700، 800، 900، 1000، 15000 أو بناء على طلب العميل |
| ارتفاع الرف | 500-1500، أقترح 500 دقيقة. |
| مادة الرف | لوحة مطوية من الصلب، ملف ألومنيوم |
| مادة داعمة للساق | أنبوب فولاذي مستطيل، ملف ألومنيوم |
| سرعة النقل | ماكس. 40 م/دقيقة، السرعة قابلة للتعديل |
| قوة المحرك | 0.37 كيلو واط، 0.55 كيلو واط، 0.75 كيلو واط، 1.5 كيلو واط |
في الختام، يعد الناقل الأسطواني عالي السرعة المُدار بحزام Poly-V حلاً ناضجًا تقنيًا وعالي الأداء لمعالجة المواد عالية السرعة. من خلال استخدام تكنولوجيا النقل بحزام Poly-V بمهارة، فإنه يحقق بنجاح مزيجًا مثاليًا من السرعة العالية، والضوضاء المنخفضة، وقدرة التحميل القوية، والتشغيل السلس. لقد أصبح عنصرًا رئيسيًا لا غنى عنه في أنظمة أتمتة الخدمات اللوجستية الحديثة وعالية الكفاءة.
