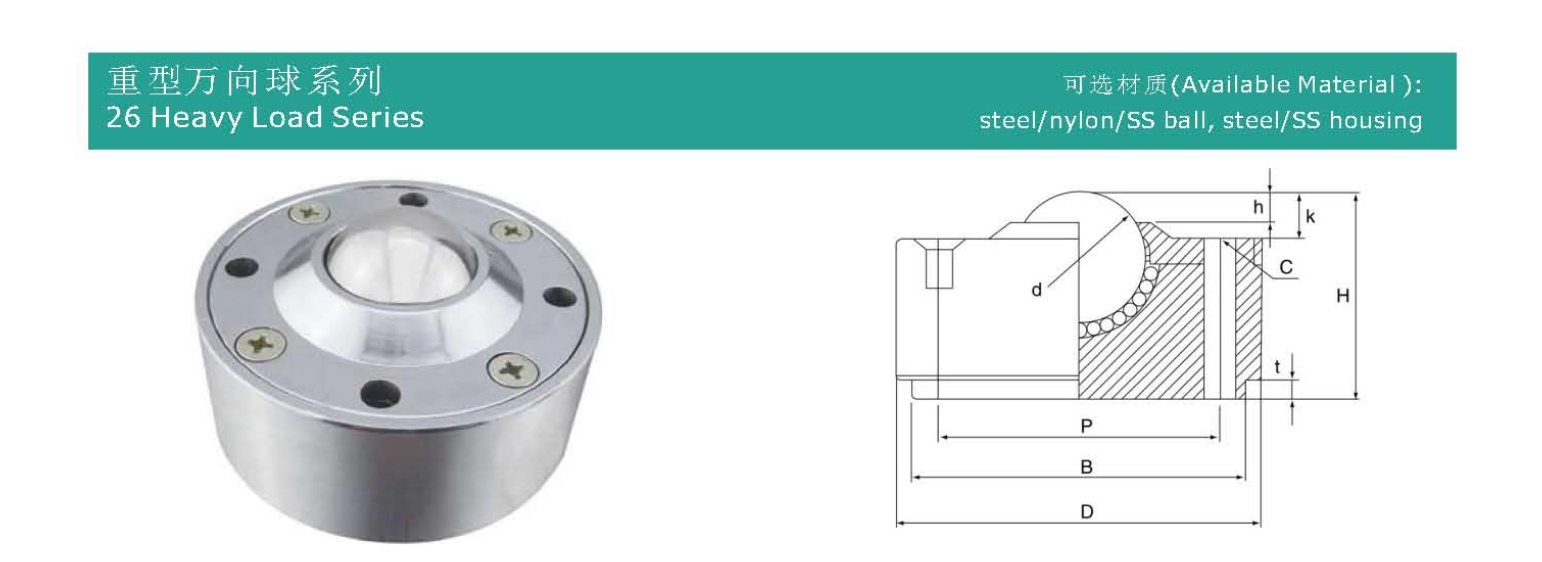

وحدات نقل الكرات ذات الأحمال الثقيلة المجهزة بتركيب منسدل

منسدل   وحدات نقل الكرة ذات الأحمال الثقيلة

2625، 2638، 2651، 2676

الميزات: التثبيت منسدلًا، يتم تشكيل جسم وحدة نقل الكرة بواسطة قطعة من قضيب فولاذي صلب، تحمل كرة تحميل فولاذية قادرة على توفير سعة تحميل أثقل، وفتحة خروج الأوساخ، وغطاء تثبيت لولبي قابل للفك. جميع مواد الفولاذ المقاوم للصدأ متاحة عند الطلب.

إن وحدة نقل الكرة الدقيقة للخدمة الشاقة عبارة عن جهاز توجيه متدحرج عالي القوة وعالي التحميل مصمم لحركة سلسة وتحديد موضع دقيق للمعدات الثقيلة أو قطع العمل الكبيرة أو أنظمة النقل. تتميز بهيكل تركيب مجوف، ويمكن دمج الرأس الكروي للوحدة أسفل سطح لوحة التثبيت، مما يحقق تخطيطًا متدفقًا أو بارزًا قليلاً مع سطح المحمل لضمان حركة خالية من التداخل والانتقال السلس لقطع العمل.

1. الميزات الأساسية

• سعة تحميل عالية: مصنوعة من سبائك الفولاذ عالية الجودة (مثل الفولاذ المحمل GCr15) أو المعالجة السطحية، مع قدرة تحمل تتراوح من عدة مئات من الكيلوجرامات إلى عدة أطنان. مناسبة للآلات الثقيلة، ومعالجة القوالب، وخطوط الإنتاج الآلي، والتطبيقات المماثلة.

• التركيب المجوف: تم تصنيع لوحة التثبيت مسبقًا باستخدام فتحات مضادة لتضمين الكرة جزئيًا، مما يمنع التداخل الهيكلي. مثالية بشكل خاص للنقل المستمر على الأسطح المسطحة أو التطبيقات التي تتطلب انزلاقًا سلسًا لقطع العمل.

• هيكل التدحرج الدقيق: مدعوم داخليًا بصفوف متعددة من محامل الكرة أو الإبر الدقيقة، مما يضمن مقاومة منخفضة ومرونة عالية لدوران الكرة بزاوية 360 درجة وتقليل قوة القيادة.

• التصميم الوقائي: أختام أو طبقات اختيارية مقاومة للغبار (مثل طلاء الزنك أو الكروم) للتكيف مع البيئات الصناعية الرطبة أو المتربة أو المسببة للتآكل بشكل طفيف.

• التوافق المعياري: يدعم التثبيت من نوع المصفوفة، مما يتيح الدعم المتوازن والحركة متعددة الاتجاهات لقطع العمل كبيرة الحجم من خلال تخطيط موحد.

2. التطبيقات النموذجية

• مزلجات تغيير قالب الختم الثقيل

• النقل المساعد لطاولات عمل الأدوات الآلية الكبيرة

• وحدات نقل الجاذبية لخطوط الفرز اللوجستية

• أنظمة نقل البضائع ذات الحمولة الثقيلة لرفوف المستودعات

• آليات التوجيه الحاملة للمركبات الخاصة (مثل ناقلات المعدات الفضائية)

3. التثبيت والتكيف

• يتطلب وجود ثقوب مضادة دقيقة يتم تشكيلها في لوحة قاعدة التثبيت، مع تأمين وحدة نقل الكرة عبر البراغي.

• متوافق مع الألواح الفولاذية، أو مقاطع الألومنيوم، أو أسطح قضبان التوجيه الخاصة. يوصى باستخدام واجهات صيانة التشحيم المنتظمة بعد التثبيت.

• متوفر بمواصفات مختلفة: قطر الكرة (على سبيل المثال، 25 مم - 100 مم)، وأبعاد فتحة الخيط، وارتفاع النتوء، وخيارات أخرى قابلة للتخصيص.

4. المزايا التقنية

• كفاءة وتوفير العمالة: يقلل بشكل كبير من مقاومة الاحتكاك عند تحريك الأشياء الثقيلة، مما يحسن الكفاءة التشغيلية.

• تحسين المساحة: يوفر التصميم المريح المساحة الرأسية مع الحفاظ على سطح العمل المسطح.

• متينة ومستقرة: تعمل عمليات المعالجة الحرارية والمواد المقاومة للتآكل على إطالة عمر الخدمة وتقليل تكاليف الصيانة على المدى الطويل.

تعد وحدة نقل الكرة عالية الدقة والمجوفة مكونًا وظيفيًا أساسيًا في قطاع التعامل مع الأحمال الثقيلة الصناعية. يعمل تركيبه المدمج وتصميمه عالي التحمل على موازنة الاستقرار والمرونة، مما يجعله مناسبًا للتطبيقات ذات المتطلبات الصارمة للدقة وسعة التحميل والتخطيط المكاني.
