العربية العربية  |
| قوة: | |
|---|---|
| الجهد االكهربى: | |
| مادة الأسطوانة: | |
| رأس القيادة: | |
| شكل الأسطوانة: | |
| الكمية: | |
DGBL60A
RONWIN
HS Code: 8431390000

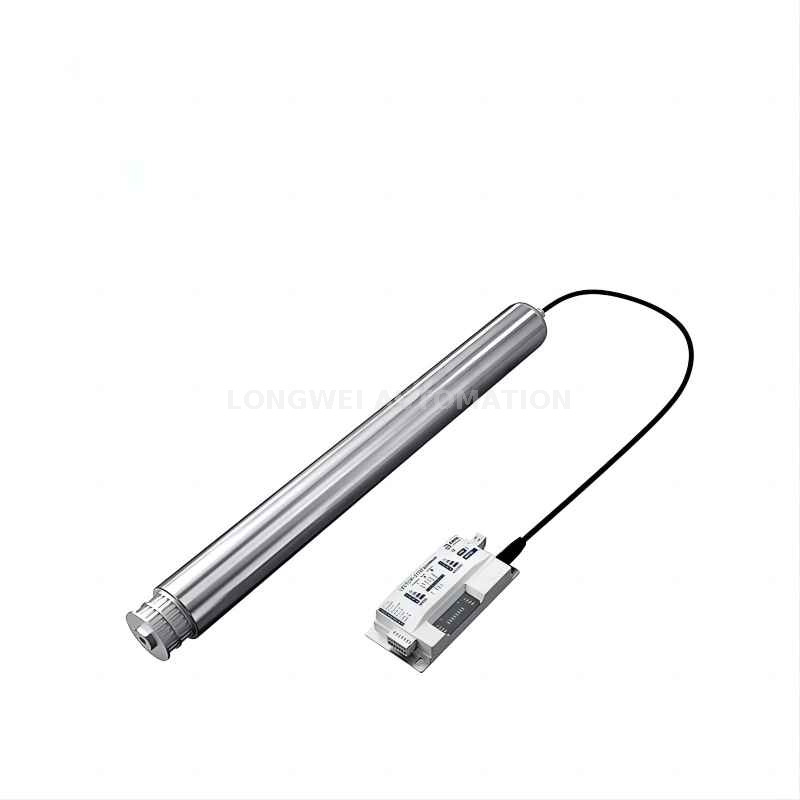

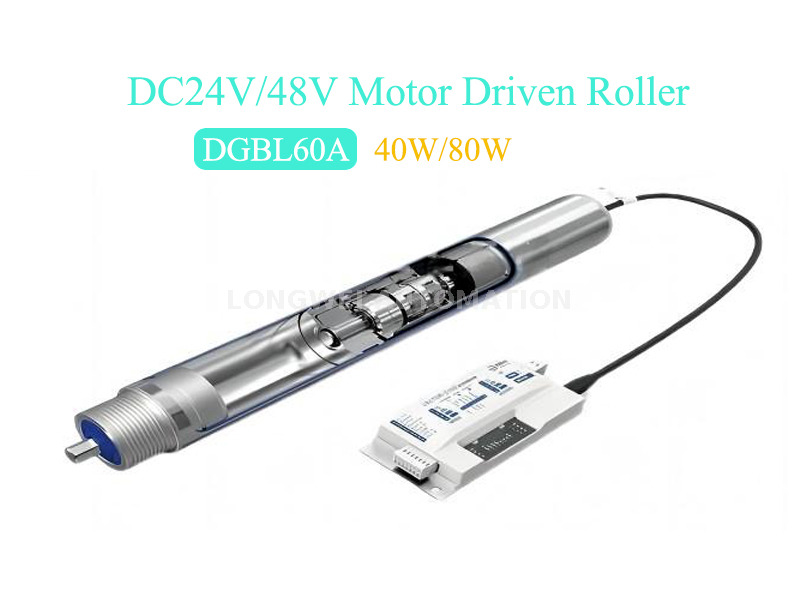

إن أسطوانة محرك المحرك (تسمى أيضًا الأسطوانة الآلية أو الأسطوانة المدفوعة) هي نوع من الأسطوانة المستخدمة في أنظمة النقل التي تدمج محرك كهربائي مباشرة داخل الأسطوانة. على عكس أنظمة النقل التقليدية حيث يقوم المحرك الخارجي بتوجيه الأسطوانات عبر الأحزمة أو السلاسل ، فإن أسطوانة محرك المحرك لها محرك مدمج ، مما يجعل النظام أكثر إحكاما وفعالية وأسهل في الحفاظ عليه.
لمعالجة الطلب المتزايد على الأتمتة والتوصيل المخصص ، والصناعات من معالجة الأغذية والمستحضرات الصيدلانية إلى الإلكترونيات والخدمات اللوجستية (تشمل المطارات والخدمات البريدية ومراكز التوزيع) تستخدم على نطاق واسع الأسطوانة التي تعتمد على المحرك (MDR). تلعب هذه الحلول دورًا حيويًا في تمكين معالجة المواد الفعالة والقابلة للتكيف عبر التطبيقات المختلفة.
توفر أسطوانة محرك Motor Series DGBL60A تعديلًا سريعًا وأداء عالي ، مما يجعلها مناسبة لتطبيقات الحمل الثقيلة والمتوسطة والخفيفة.
إنه يتميز بمحرك تقليل التروس عالي الكفاءة المدمج الذي يوفر قوة قوية وتشغيلًا سلسًا. مع وحدة التحكم المطابقة ، يتم تحقيق التحكم الدقيق للسرعة للاستخدام الأكثر ملاءمة.
تتوفر خيارات عزم دوران الناتج المتعددة - القوة القياسية ، الطاقة العالية ، وعزم الدوران العالي - لتلبية متطلبات التحميل المختلفة.
تعمل الأسطوانة على فولتية DC آمنة من 24 فولت أو 48 فولت.
تتراوح السرعة من 1.04 م/دقيقة إلى 144 م/دقيقة ، مع نطاق قابل للتعديل من 8.7 ٪ إلى 100 ٪.
متوافق مع أجهزة التحكم الذكية المتعددة ، فإنه يدعم التحكم في الإدخال/الإخراج و ZPA ، ويوفر واجهات اتصال مثل RS485 و ProfInet و Ethernet و CC-Link و Modbus TCP.
يتيح تركيبه البسيط التكامل السهل لأنظمة التحكم الذكية.
| 1. الكابل | 3. | 5. صندوق التروس | 7. جدار الأنبوب | 9. نهاية رمح |
| 2. مخرج نهاية رمح | 4. المحرك | 6. التثبيت | 8. الإسكان الحامل الخلفي | 10. قاعة رقاقة |
السرعة الخطية | سرعة نطاق قابل للتعديل 8.7 ٪ -100 ٪ م/دقيقة | وضع العمل S1 (40W) | وضع العمل S2 (50W) | ||||||
| عزم الدوران (N.M) | الجر (ن) | عزم الدوران (N.M) | الجر (ن) | ||||||
| تقييم | يبدأ | تقييم | يبدأ | تقييم | يبدأ | تقييم | يبدأ | ||
| 12 | 1.04-12 | 5.5 | 30.3 | 183 | 1008 | 7.11 | 39 | 237 | 1304 |
| 16 | 1.39-16 | 3.98 | 21.9 | 132 | 729 | 5.12 | 28.2 | 170 | 935 |
| 26 | 2.26-26 | 2.8 | 15.4 | 93 | 511 | 3.48 | 19.1 | 116 | 638 |
| 30 | 2.61-30 | 2.4 | 13.2 | 80 | 440 | 2.98 | 16.4 | 99 | 545 |
| 43 | 3.74-43 | 1.7 | 9.4 | 56 | 311 | 2.15 | 11.8 | 72 | 396 |
| 61 | 5.31-61 | 1.20 | 6.6 | 40 | 220 | 1.50 | 8.3 | 50 | 275 |
| 72 | 6.26-72 | 1.02 | 5.6 | 34 | 187 | 1.29 | 7.1 | 43 | 237 |
| 100 | 8.7-100 | 0.74 | 4.1 | 25 | 135 | 0.92 | 5.1 | 31 | 171 |
| 144 | 12.5-144 | 0.51 | 2.8 | 17 | 93.5 | 0.64 | 3.5 | 21 | 115 |
السرعة الخطية | سرعة نطاق قابل للتعديل 8.7 ٪ -100 ٪ م/دقيقة | وضع العمل S1 (40W) | وضع العمل S2 (50W) | ||||||
| عزم الدوران (N.M) | الجر (ن) | عزم الدوران (N.M) | الجر (ن) | ||||||
| تقييم | يبدأ | تقييم | يبدأ | تقييم | يبدأ | تقييم | يبدأ | ||
| 12 | 1.04-12 | 9.5 | 52.5 | 31.6 | 1741 | 10.6 | 53 | 380 | 2090 |
| 16 | 1.39-16 | 6.8 | 37.4 | 226 | 1243 | 7.68 | 38.4 | 272 | 1496 |
| 26 | 2.26-26 | 4.7 | 25.8 | 156 | 858 | 5.36 | 26.8 | 188 | 1034 |
| 30 | 2.61-30 | 4.1 | 22.6 | 136 | 748 | 4.6 | 23 | 164 | 902 |
| 43 | 3.74-43 | 2.9 | 16 | 96 | 528 | 3.3 | 16.5 | 116 | 638 |
| 61 | 5.31-61 | 2.0 | 11 | 66 | 363 | 2.3 | 11.5 | 80 | 440 |
| 72 | 6.26-72 | 1.75 | 9.6 | 58 | 319 | 1.97 | 9.85 | 70 | 385 |
| 100 | 8.7-100 | 1.3 | 7.2 | 43 | 236 | 1.42 | 7.1 | 52 | 286 |
| 144 | 12.5-144 | 0.88 | 4.8 | 29 | 159 | 0.98 | 4.9 | 35.2 | 193.6 |
ملحوظة: █3 مراحل الحد من التروس █ 2 مرحلة الحد من التروس
وضع العمل S1 - مناسب للنقل المادي المستمر ، مثل ناقلات الحزام.
وضع العمل S2-مناسب لنقل المواد المتقطعة ، مثل نقل نوع الصندوق.
قم بتبديل وضع العمل S1/S2 من خلال وظيفة مفتاح DIP وحدة التحكم.
※ 1. 1n = 0.1 kgf ، 1n · m = 0.1 kgf · m.
※ 2. القيم في هذا الجدول هي للرجوع فقط. يجب ألا يتجاوز تحميل مقطع محرك أقراص واحد 200 كيلوجرام عن طريق وضع Poly-V.
※ 3. التحكم في الحلقة المغلقة في السرعة الثابتة ، لا يوجد تحميل أو تحميل مصنّف ، نفس السرعة.
※ 4. نطاق السرعة القابل للتعديل هو 8.7 ٪ -100 ٪ من السرعة المقدرة.
※ 5. يمكن تخصيص سرعة أخرى. لسرعة أسرع ، يرجى الرجوع إلى DGDD Direct Drive Roller.
※ 6. هذا الجدول قابل للتطبيق على الوضع المسننة.
يجب ألا يتجاوز تحميل مقطع محرك أقراص واحد 200 كيلوجرام عن طريق وضع Poly-V.
يجب ألا يتجاوز تحميل شريحة محرك الأقراص المفرد 35 كجم عن طريق وضع حزام O.

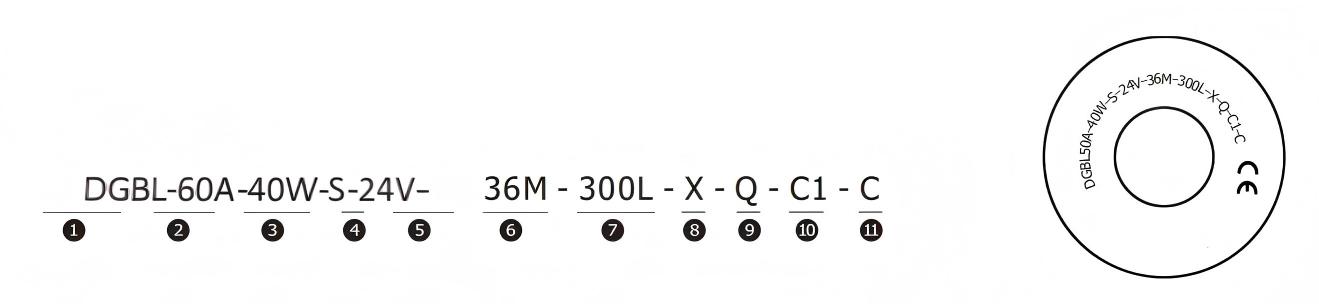

| نوع الأسطوانة: أسطوانة محرك المحرك الحالية المباشرة | ⑦ طول الجسم الأسطوري: 300mm (مخصص) |
| قطر الأسطوانة: قطر 60 ملم | ⑧ مادة الجسم الأسطورية: X: الصلب الكربوني ، P: PU Coating JT: Subber Sleeve JZ: Rubber LACD S3: SUS304 JP: PVC Sleeve JG: Silicone Sleeve |
③ قوة المحرك: 40W ، 50W (محرك قياسي) 80W ، 100W (محرك محسن) | ⑨ وضع القيادة: س: بولي ف الخامس: على شكل حرف V. T: حزام التوقيت E: O حزام الحلقة س: مخادع L: المسننة #: Knurling أنا: عادي يو: على شكل طبل ZT: كم مدبب |

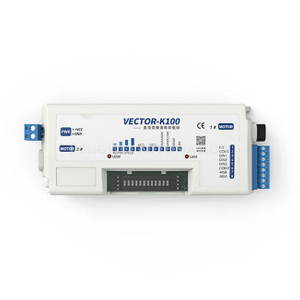

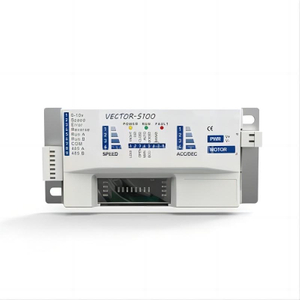

نوع وحدة التحكم: S100 ، P100 ، K100 ، H100 | ⑩ نهاية المخرج: C1: φ12 Hex 11 C2: M12 Hex 11 |
| ⑤ جهد الطاقة: DC24V ، DC48V | ⑪ نهاية العمود: C1: φ12 Hex 11 N: M8 Thread Thread |
| ⑥ السرعة الخطية: 10 ، 14 ، 22 ، 26 ، 36 ، 51 ، 60 ، 83 ، 120 |
ملحوظة:
※ تم تخصيص شكل الجهد أو شكل الأسطوانة الأخرى.
※ المتطلبات الخاصة: مقاوم للغبار ومقاوم للماء (IP65) - HS ، الفرامل الإلكترونية أو الفرامل الميكانيكية - Z ،
رمح تحميل الربيع - TX.
※ الجسم الأسطوري من الأسطوانة المدببة هو الصلب الكربوني أو الفولاذ المقاوم للصدأ.
※ rl = طول الأسطوانة EL = طول التثبيت AGL = طول العمود

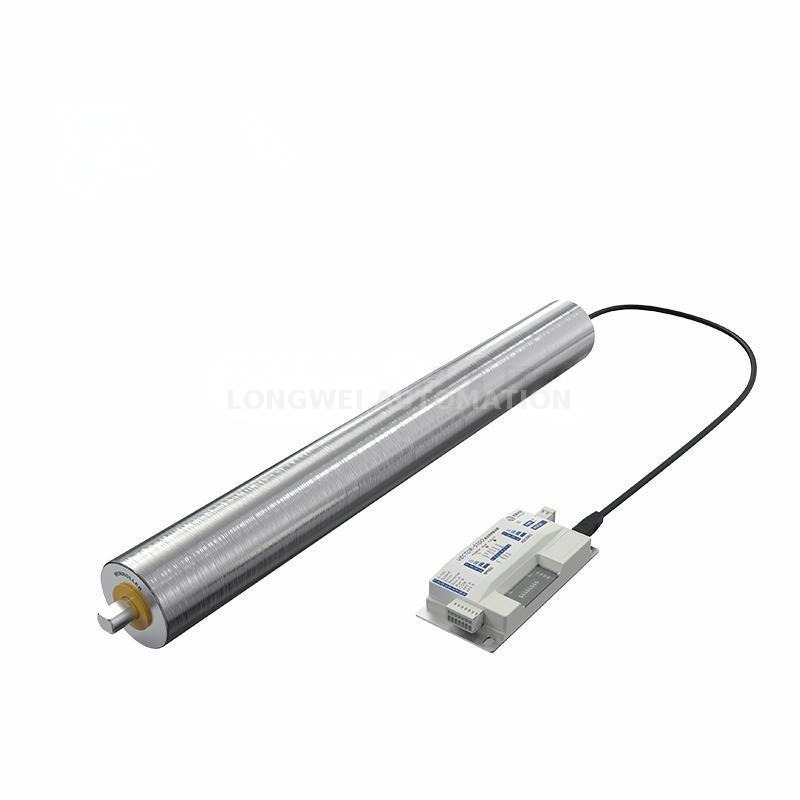

★ أسطوانة عادي: 50*1.5 مم أنبوب فولاذي ، فولاذ كربوني ، مطلي بالكروم والفولاذ المقاوم للصدأ 304 اختياري.
رمح النهاية: C -cype type الافتراضي لرفع الربيع ، دون وظيفة مقاومة للماء.
★ Poly-V:
① SUS304 بكرة ، بكرة فولاذية سبيكة وبرة البوليمر هي اختيارية ، 9 أخاديد لحزام PJ.
② تعتمد سعة الحمل في الأسطوانة على ترتيب الإرسال ونوع حزام poly-V. عندما يكون هناك عدد أقل من بكرات مدفوعة أو عند استخدام 3pj أو حتى حزام Poly-V 4pj ، تكون سعة التحميل عالية ؛ على العكس ، فهي منخفضة.
③ الحد الأقصى. يمكن أن تصل سعة التحميل إلى 200 كجم. إذا كان الحمل يتجاوز 100 كجم ، فيجب اختيار بكرة سبيكة. ملاحظة: OD50 الافتراضية الربيع العمود المحملة ، دون وظيفة مقاومة للماء.
★ حزام مسنن:
① الأحزمة المسننة يمكن أن تمنع الانزلاق بشكل فعال. يوضح الشكل أعلاه بكرة حزام مسننة نايلون مقولبة ، مع أخاديد ، نوع T5 مع 26 أسنان. يمكن تخصيص المتطلبات الخاصة للمواصفات. وتشمل المواد المتاحة سبيكة الألومنيوم ، والفولاذ المقاوم للصدأ ، والبكرات البلاستيكية المهندسة.
② يتم تحديد سعة الحمل للأسطوانة عن طريق ترتيب الإرسال ونوع الحزام المسنن. بشكل عام ، يمكن أن تصل سعة الحمل لمنطقة النقل إلى ما يصل إلى 100 كجم.
★ أخدع:
① يتم توصيل البكرات المخبوزة بواسطة حزام PU O-Ring ، لذلك فهو مناسب تمامًا ومناسب لتطبيق نقل الضوء.
② عزم الدوران يتحلل بسرعة. يمكن لثارة محرك واحد فقط قيادة 7-8 بكرات سلبية. في واحدة وحدة نقل الوحدة ، يجب ألا يتجاوز وزن قطعة واحدة من البضائع 35 كجم.
ملاحظة: عندما يكون العمود النهائي للأسطوانة المثيرة محملة الربيع ، يرجى الاتصال بشركتنا من أجل أبعاد مخبوزة.
★ بكرة حزام الحلقة:
① يتم توصيل بكرة حزام الحلقة O التي ينتجها القالب بواسطة حزام PU O-Ring ، لذلك فهي تمامًا ومناسبة لتطبيق نقل الضوء.
② عزم الدوران يتحلل بسرعة. يمكن لثارة محرك واحد فقط قيادة 7-8 بكرات سلبية. في وحدة نقل واحدة ، يجب ألا يتجاوز وزن قطعة واحدة من البضائع 35 كجم.
★ المسننة:
① كن مناسبًا للتوصيل الثقيل ، وهو رقم طراز المسننة هو 08B14T أو صف واحد أو صف مزدوج. الفولاذ الكربوني أو الفولاذ المقاوم للصدأ 304 اختياري.
② توهين عزم الدوران مهم. لتحقيق أفضل أداء للإرسال ، يجب ترتيب محرك الصفوف المزدوج في القسم الأوسط من الناقل.
★ الأكمام المدببة:
① يحتوي الأكمام المغطاة بلاستيكية على زاوية مخروطية تبلغ 3.6 درجة وهي مناسبة للنقل المنحني. يمكن أن يتكون من أقسام متعددة من الأكمام البلاستيكية المخروطية لتشكيل شكل مخروط.
② استخدم قوس التثبيت المتصاعد على محرك المحرك المدبب. لا ينصح باستخدام مؤشرات الترابط الخارجية للتثبيت.
تثبيت العمود على نهاية الكابل نهاية من قبل لوحة قاعدة مربع الطرفية القياسية ولوحة التثبيت.
نوع التثبيت المحوري -نوع compact
◇ المادة: لوحة فولاذية سميكة 3.2 مم
◇ يجب قفل محوري نهاية منفذ الكابل بإحكام
قوس التثبيت المحوري - النوع القياسي
◇ المادة: لوحة فولاذية سميكة 3.2 مم
◇ يجب قفل محوري نهاية منفذ الكابل بإحكام

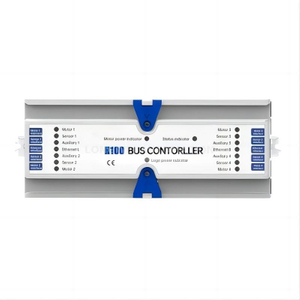

تدعم وحدات التحكم الذكية المتعددة واجهات مثل التحكم في IO و RS485 ، مما يتيح التحكم عن بُعد دقيق وفعال. هذا يجعل العملية أكثر ذكاءً ومريحة.
بكرة بولي-V التيار المباشر محرك فولاذ مدفوع بمحرك فولاذ مدفوع
بكرة بولي-V التيار المباشر محرك فولاذ مدفوع مع طلاء PU

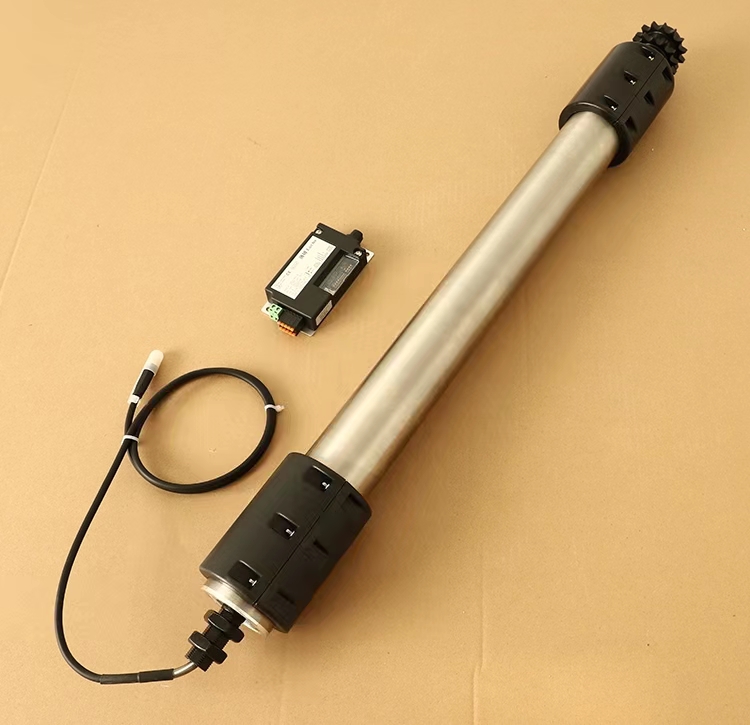

سبروكسيت سلسلة محرك بكرة أسطوانة محرك فولاذي مباشر مدفوع
